LA 17PS - LA 26PS
3

Lieferumfang

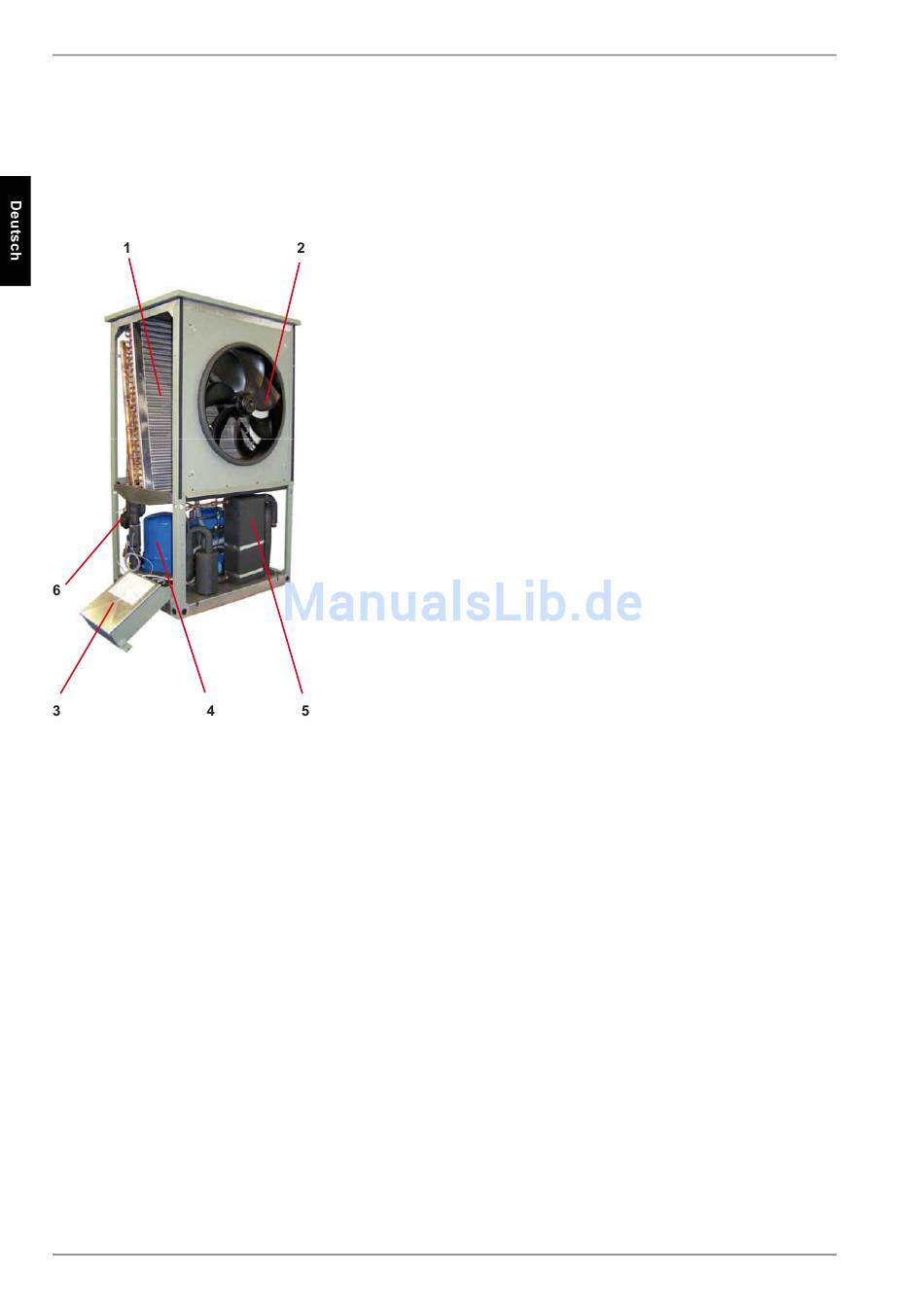

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Als Kältemittel wird R290 (Propan) verwendet.
1) Verdampfer
2) Ventilator
3)

Schaltkasten

4) Verdichter
5) Verflüssiger
6) Expansionsventil
DE-4
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Durch Ab-
nahme der Frontabdeckung und des Schaltkastendeckels sind
alle elektrischen Bauteile erreichbar.
Im Schaltkasten befinden sich die Netzanschlussklemmen, der
Steckverbinder für die Steuerleitung, sowie die Leistungsschütze
und die Sanftanlauf-Einheit.
3.3 Wärmepumpenmanager
Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im
Lieferumfang enthaltene Wärmepumpenmanager zu verwen-
den.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Bauseits anzubringende Fühler für Rücklauf- und Außentempe-
ratur incl. Befestigungsmaterial liegen dem Manager bzw. dieser
Anweisung bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der dazu beiliegenden Gebrauchsanweisung beschrie-
ben.
452159.66.04 · FD 9202 www.dimplex.de
