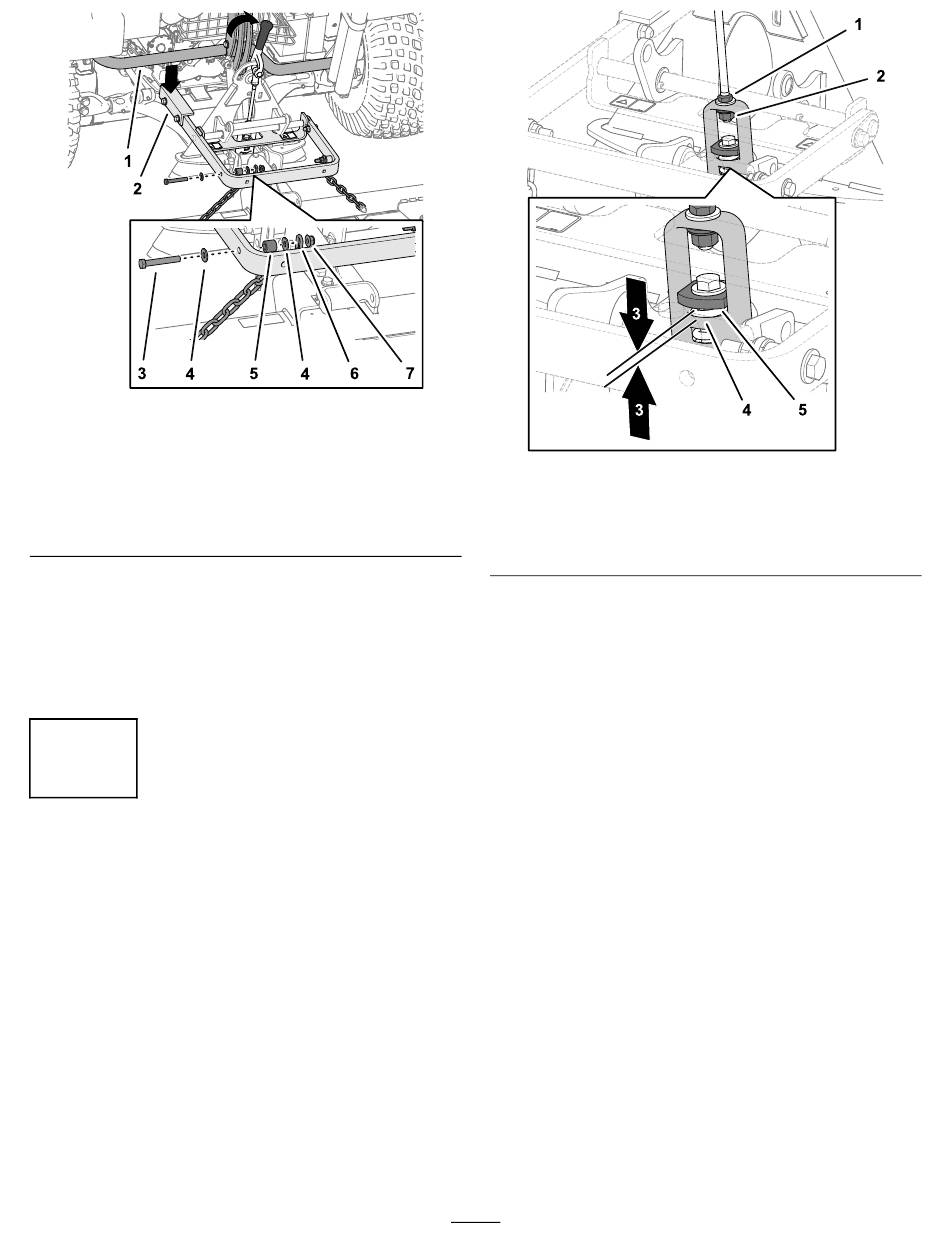

1. Rohrrahmen der
Zugmaschine
2. Langer Arm des Hubarms
3. Schraube (⅜" x 2½")
4. Scheibe (⅜" x ⅞")
Hinweis:
Der Rechen ist nur betriebsbereit,
wenn die Ketten nicht angespannt sind, wenn
der Rechen abgesenkt ist (Einsatzstellung).
Hinweis:
Stellen Sie sicher, dass alle
Zahnrechen richtig überlappen, flach liegen und
keine Kette verheddert oder verdreht ist.
3

Einstellen des Kettenglieds

Keine Teile werden benötigt
Verfahren
1. Wenn der Rechen montiert und an der
Zugmaschine befestigt ist, heben Sie das
Anbaugerät an.
2. Messen Sie den Abstand zwischen der
schweren Scheibe und der Schulter des
Hubjochs am Anbaugerätadapter, wie in
abgebildet.
Hinweis:
Der Lenker ist richtig eingestellt,
wenn Sie zwischen der schweren Scheibe und
der Schulter des Hubjochs einen Abstand von
1,5-2 mm messen
Bild 7
5. Distanzstück
6. Kette
7. Sicherungsmutter (⅜")
(Bild 8).
g220791
1. Klemmmutter
2. Einstellmutter
3. 1,5 mm bis 2 mm
3. Wenn der Abstand nicht richtig ist, lösen Sie die
Klemmmutter und ziehen Sie die Einstellmutter
am Kettenglied entsprechend an oder lösen Sie
sie, um den Abstand zu ändern
Bild 8
7
Bild 8
4. Hubjoch-Schulter
5. Schwere Scheibe
(Bild 8).
g220790
