Zahnrechen zugmaschine sand pro, infield pro 3040 und 5040
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Zahnrechen
Zugmaschine Sand Pro
und 5040
Modellnr. 08751—Seriennr. 312000716 und höher
Form No. 3416-821 Rev A
®
, Infield Pro
®
3040
*3416-821* A
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro 08751

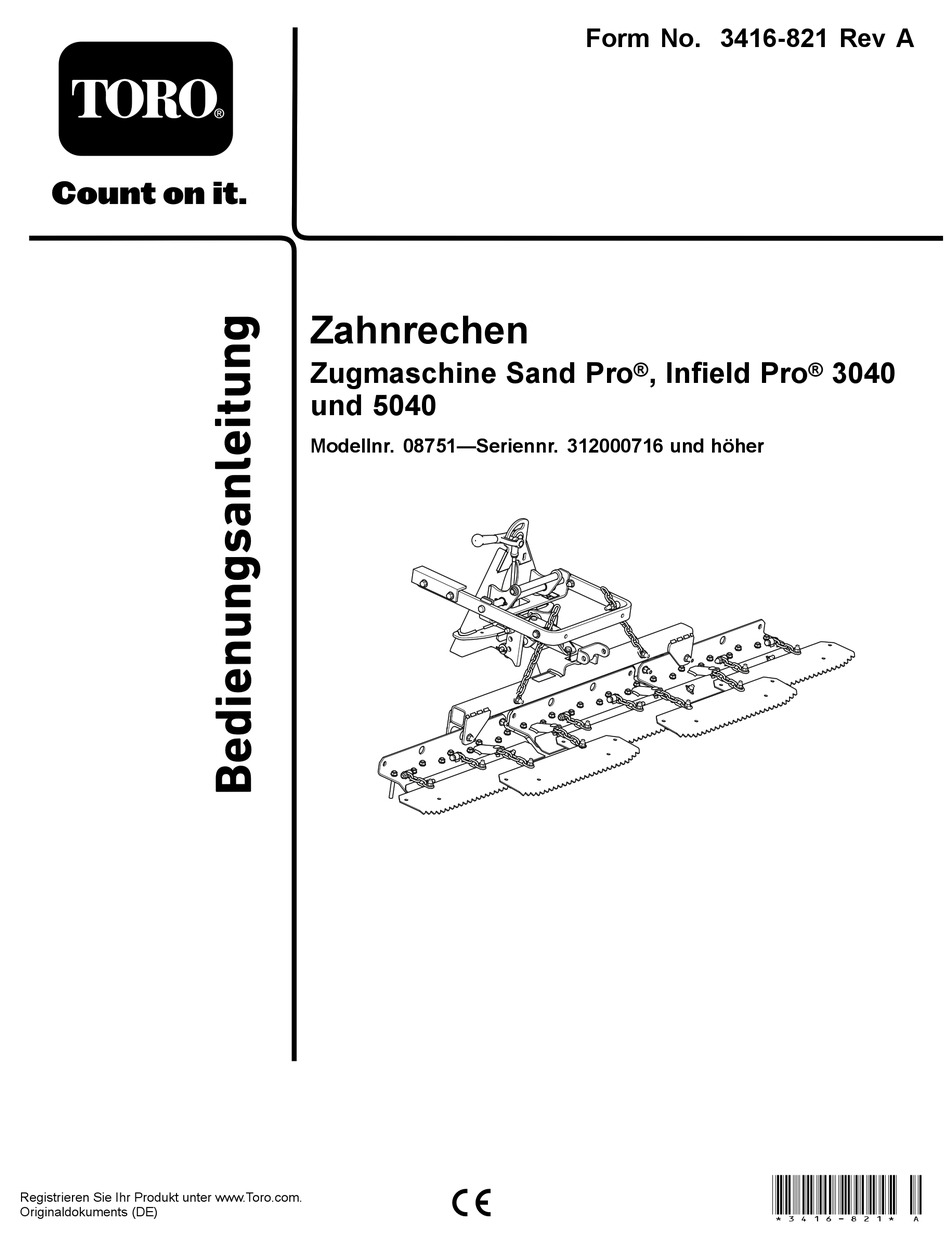

  • Seite 1 Form No. 3416-821 Rev A Zahnrechen Zugmaschine Sand Pro ® , Infield Pro ® 3040 und 5040 Modellnr. 08751—Seriennr. 312000716 und höher *3416-821* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 2: Einführung

    Sie die empfohlenen Sicherheitsvorkehrungen örtlichen Vertragshändler oder zur Registrierung des nicht einhalten. Produktes direkt an Toro unter www.Toro.com. Wenden Sie sich an Ihren Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder zusätzliche Informationen g000502 Bild 2 benötigen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheit Sicherheit ..............3 Sicherheits- und Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............4 Bedienungsschilder 1 Zusammenbauen des Rechens ....... 5 2 Montieren des Zahnrechens an der Die Sicherheits- und Bedienungsauf- Zugmaschine ..........6 kleber sind gut sichtbar; sie befinden 3 Einstellen des Kettenglieds......
  • Seite 4: Einrichtung

    Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Zusammenbau des Zahnrechens Anhängerkupplungsrohr Lastösenbolzen Scheibe Splint Schraube (½" x 1¾") Bundmutter (½") Sechskantmutter (½") Bauen Sie den Rechen zusammen. Bundbolzen (⅜"...
  • Seite 5: Zusammenbauen Des Rechens

    Zusammenbauen des Rechens Für diesen Arbeitsschritt erforderliche Teile: Zusammenbau des Zahnrechens Anhängerkupplungsrohr Lastösenbolzen Scheibe g019663 Splint Bild 3 Schraube (½" x 1¾") 1. Scheibe 4. Anhängerkupplungsrohr Bundmutter (½") 2. Lastösenbolzen 5. Anbauvorrichtung Sechskantmutter (½") 3. Splint 6. Scheibe Bundbolzen (⅜" x 1") Befestigen Sie das Anhängerkupplungsrohr Bundmutter (⅜") lose mit einer Schraube (½"...
  • Seite 6: Montieren Des Zahnrechens An Der Zugmaschine

    • Sechskantmutter (½"): 91-113 N·m. • Bundmutter (⅜"): 22-27 N·m. Richten Sie den Hubarm mit der Halterung am Anbaugerätadapter aus (Bild 5) und schließen Montieren des Zahnrechens Sie diese mit der Gelenkstange an, siehe Bild an der Zugmaschine Hinweis: Bewegen Sie den Anbaugerätadapter mit dem Griff hinten am Adapter (Bild Für diesen Arbeitsschritt erforderliche Teile:...
  • Seite 7: Einstellen Des Kettenglieds

    g220791 Bild 7 1. Rohrrahmen der 5. Distanzstück Zugmaschine g220790 Bild 8 2. Langer Arm des Hubarms 6. Kette 3. Schraube (⅜" x 2½") 7. Sicherungsmutter (⅜") 1. Klemmmutter 4. Hubjoch-Schulter 4. Scheibe (⅜" x ⅞") 2. Einstellmutter 5. Schwere Scheibe 3.
  • Seite 8: Produktübersicht

    Produktübersicht g220789 Bild 9 1. Anbaugerätadapter 3. Hubarm 5. Tines 7. Zahnrechen-Hängeprofil 2. Griff 4. Zahnrechen 6. Glätter 8. Sperrhebel Betrieb Rechentipps Wenn der Sand tief genug ist, können Sie bis an den Lesen Sie vor dem Rechen eines Sandbunkers Rand des Bunkers in flachen Bereichen rechen.
  • Seite 9: Einfahren Und Verlassen Des Bunkers

    Einstellen des Bearbeiten Sie steile, kurze Böschungen und kleine Bereiche mit einem Handrechen nach. Rechenwinkels Sie können den Winkel des Rechens ändern, um die Tiefe zu erhöhen oder zu vermindern, mit der Rechen in den Sand greift. Ermitteln Sie die benötigte Aggressivität und montieren Sie die Anbauvorrichtung und das Anhängerkupplungsrohr so, wie in den folgenden Bildern dargestellt, dass die Aggressivität...
  • Seite 10: Einstellen Einer Geringeren Tines-Einstechtiefe

    Einstellen einer geringeren Einstellen einer tieferen Tines-Einstechtiefe Tines-Einstechtiefe g019668 Bild 12 g019666 Bild 13 1. Unteres Loch in der 2. Anhängerkupplungsrohr Anschlaghalterung 1. Oberes Loch in der 2. Anhängerkupplungsrohr Anschlaghalterung Befestigen Sie die Anbauvorrichtung in den Befestigen Sie die Anbauvorrichtung in den unteren Löchern der Anschlaghalterung (Bild oberen Löchern der Anschlaghalterung...
  • Seite 11: Einstellen Der Höchsten Tines-Einstechtiefe

    Einstellen der höchsten Tines-Einstechtiefe g003411 Bild 15 1. Glätter 2. Befestigungsschrauben Einstellen der g019667 Anschlagschrauben am Bild 14 1. Unteres Loch in der 2. Anhängerkupplungsrohr Rechen Anschlaghalterung Lösen Sie die Klemmmuttern und drehen Sie die Anschlagschrauben am Rechen (Bild 16) heraus, Befestigen Sie die Anbauvorrichtung in den um das seitliche Schwenken des Rechens zu unteren Löchern der Anschlaghalterung...
  • Seite 12: Verwenden Von Zuggewichten

    1. Anschlagschraube (2) Verwenden von Zuggewichten Sie können optionale Gewichte am Sandrechen befestigen, wenn der Sand feucht oder grob ist oder die Sandbunker tiefe Fußspuren enthalten. Bestellen Sie Bestellnummer 18-7570 bei Ihrem offiziellen Toro Vertragshändler. Einstellen der g003783 Bild 17 Transportstellung 1.
  • Seite 13: Wartung

    Wartung Schmieren des Anbaugerätadapters Wenn sich der Sperrhebel am Anbaugerätadapter nicht ungehindert und leicht drehen lässt, fetten Sie Sie den in Bild 18 markierten Bereich mit etwas Schmiermittel ein. g220788 Bild 18...
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...
  • Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
