Toro 08765 Bedienungsanleitung

Toro 08765 Bedienungsanleitung

Qas-bunkerpumpe sand/infield pro 3040 und 5040 zugmaschine
Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte
auf www.Toro.com.

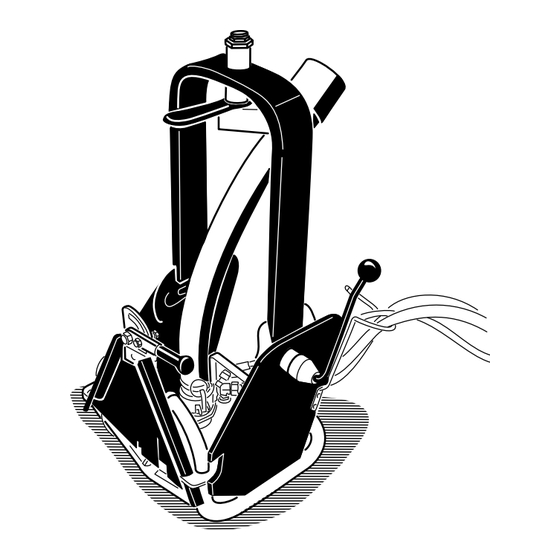

QAS-Bunkerpumpe
Sand/Infield Pro 3040 und 5040 Zugmaschine
Modellnr. 08765—Seriennr. 310000001 und höher
Form No. 3364-411 Rev A
Originaldokuments (DE)
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro 08765

  • Seite 1 Form No. 3364-411 Rev A QAS-Bunkerpumpe Sand/Infield Pro 3040 und 5040 Zugmaschine Modellnr. 08765—Seriennr. 310000001 und höher Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte Originaldokuments (DE) auf www.Toro.com.
  • Seite 2: Inhaltsverzeichnis

    Informationen benötigen, wenden Sie sich bitte an einen offiziellen Vertragshändler oder an den Inhalt Kundendienst von Toro. In Bild 1 wird der Standort der Modell- und Seriennummern auf dem Produkt angegeben. Tragen Sie hier bitte die Modell- und Einführung ..............2 Seriennummern des Geräts ein.
  • Seite 3: Sicherheit

    Sandgrube, einen Graben, Wasserlauf oder Bedienungsanleitung, wenn Sie die vollständige andere Gefahrenbereichen fahren. Modell- und Serienummer an die folgende Adresse senden: The Toro® Company, 8111 Lyndale Avenue – Verringern Sie die Geschwindigkeit, wenn Sie South, Bloomington, Minnesota 55420-1196. scharf oder auf Hängen wenden.
  • Seite 4: Wartung

    Schläuche und Leitungen in einwandfreiem Zustand Universalersatzteile und -zubehör von anderen befinden, bevor Sie die Anlage unter Druck stellen. Herstellern. Achten Sie auf das Toro Logo, um den • Halten Sie Ihren Körper und Ihre Hände von Ursprung der Teile sicherzustellen. Die Verwendung Nadellöchern fern, aus denen Hydrauliköl unter...
  • Seite 5: Einrichtung

    Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Montieren Sie die Bunkerpumpe an der Bunkerpumpe Zugmaschine. – Keine Teile werden benötigt Stellen Sie die Spannvorrichtung ein. Medien und zusätzliche Artikel Beschreibung Menge Verwendung...
  • Seite 6: Einstellen Der Spannvorrichtung

    Einstellen der Spannvorrich- tung Keine Teile werden benötigt Verfahren 1. Heben Sie das Anbaugerät an, wenn die Bunkerpumpe montiert und an der Zugmaschine befestigt ist. 2. Messen Sie den Abstand zwischen der oberen Scheibe und dem Distanzstück im Anschluss am G008127 Anbaugerätadapter, siehe Bild 5.
  • Seite 7: Betrieb

    Betrieb Einstellen der Auswurfdüse Die Auswurfdüse (Bild 6) kann nach oben, unten oder seitlich verstellt werden, um den Fluss in die gewünschte Richtung zu leiten. 1. So stellen Sie die Flussdistanz ein: • Drehen Sie den Sperrgriff (Bild 6), um den Schwenkturm zu entriegeln.
  • Seite 8: Verwenden Der Bunkerpumpe

    G008122 Bild 11 Bild 9 1. Pumpenklemme Hinweis: Wenn Sie den Sand Pro nicht in die gewünschte Stellung bewegen können, können Sie die Pumpe aus dem Gehäuse nehmen und ins Wasser stellen. Zum Entfernen der Pumpe drehen Sie die Pumpenklemme nach vorne, schieben die Pumpe zur Rückseite des Rahmens und heben Sie die Pumpe mit dem Griff heraus.
  • Seite 9 Hinweis: Wenn der Adapter für das Anbaugerät am Adapter der Zugmaschine feststeckt, stecken Sie einen Schraubenzieher oder eine Brechstange in den Schlitz, um die Teile zu trennen (Bild 12). G003783 Bild 12 1. Schlitz...
  • Seite 10: Wartung

    Wartung 5. Schieben Sie die Pumpe im Rahmen nach hinten und heben Sie sie mit dem Griff heraus. Reinigen der Pumpe Auseinanderbauen (Bild 15) 6. Entfernen Sie die (5) Befestigungsschrauben der Wenn Rückstände in die Bunkerpumpe gelangen, kann Abdeckplatte und nehmen Sie die Abdeckung ab. sich der Fluss verringern oder ganz ausbleiben.
  • Seite 11 Material. Die Sauberkeit der Hydraulikmotorteile ist sehr wichtig. Bild 15 1. Abdeckplatte 3. Impeller 5. Pumpengehäuse 7. Hydraulikmotor 2. Saugflansch 4. Welle 6. Druckplatte 8. Griff Zusammenbauen (Bild 15) außen zeigt. Die zweite Lippendichtung sollte mit der flachen Seite nach innen eingesetzt werden. 1.
  • Seite 12: Prüfen Der Düsenhülse

    Ziehen Sie den Impeller an, bis die Schultern auf der 14. Drehen Sie die Pumpenklemme rückwärts auf die Welle sind. Pumpe (Bild 14). 5. Setzen Sie neue Quadringe auf die Druckplatte auf. 15. Schließen Sie den Auswurfschlauch an die Pumpe an Arretieren Sie die Quadringe mit etwas Schmiermittel und befestigen Sie die Riegel (Bild 13).
  • Seite 13 Bild 18...
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...
  • Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
