1.
Nehmen Sie alle Anbaugeräte hinten von der
Maschine ab.
2.
Fahren Sie mit der Zugmaschine rückwärts
vor den Anbaugerätadapter. Senken Sie den
Anbaugerätadapter ab.
Hinweis:
Stellen Sie sicher, dass der
Sperrhebel nach links in die entriegelte Stellung
gedreht ist (vom Heck der Maschine aus
gesehen

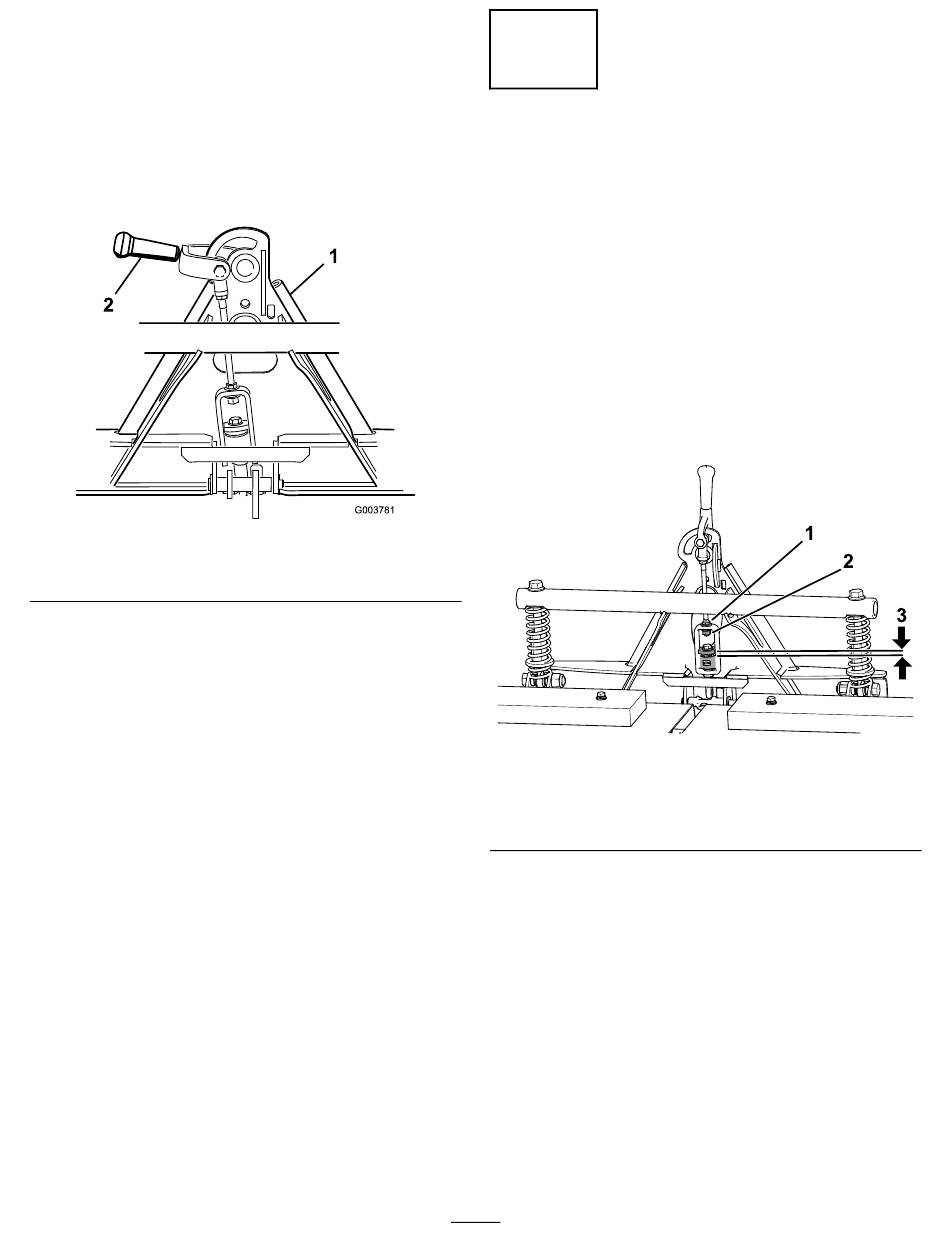

(Bild
3).
1. Anbaugerätadapter
3.
Heben Sie den Adapter der Zugmachine auf
den Anbaugerätadapter.
4.
Drehen Sie den Sperrhebel nach rechts, um die
Adapter zusammen zu verriegeln.
Bild 3
2. Sperrhebel
2

Einstellen des Kettenglieds

Keine Teile werden benötigt
Verfahren
1.
Wenn das Anbaugerät montiert und an der
Zugmaschine befestigt ist, heben Sie das
Anbaugerät an.
2.
Messen Sie den Abstand zwischen der oberen
Scheibe und dem Distanzstück im Anschluss
am Anbaugerätadapter, siehe
Wichtig:
und der Schulter sollte 1,5 bis 2,2 mm
betragen.
g003781
1. Einstellmutter
2. Klemmmutter
3
Der Abstand zwischen der Scheibe
Bild 4
3. Abstand von 1,5 bis
2,0 mm
4.
g353403
