1
Zusammenbauen des
Rechens
Für diesen Arbeitsschritt erforderliche Teile:
1
Zusammenbau des Zahnrechens
1
Anhängerkupplungsrohr
1
Lastösenbolzen
2
Scheibe
1
Splint
1
Schraube (½" x 1¾")
1
Bundmutter (½")
1
Sechskantmutter (½")
1
Bundbolzen (⅜" x 1")
1
Bundmutter (⅜")
1
Anbaugerätadapter
2
Splint
1
Hubarm
1
Gelenkstange
1
Schraube (⅜" x 1¼")
1
Sicherungsmutter (⅜")
Verfahren
1.
Befestigen Sie das Anhängerkupplungsrohr
mit einem Lastösenbolzen, zwei Scheibe und
einem Splint an der Anbauvorrichtung und
positionieren Sie es so, wie in
Hinweis:
Das Anhängerkupplungsrohr kann
an verschiedenen Positionen montiert werden,
um die Aggressivität des Rechens im Sand zu
erhöhen oder zu vermindern. Siehe
der höchsten Tines-Einstechtiefe (Seite 11)
Abschnitt
„Betrieb (Seite

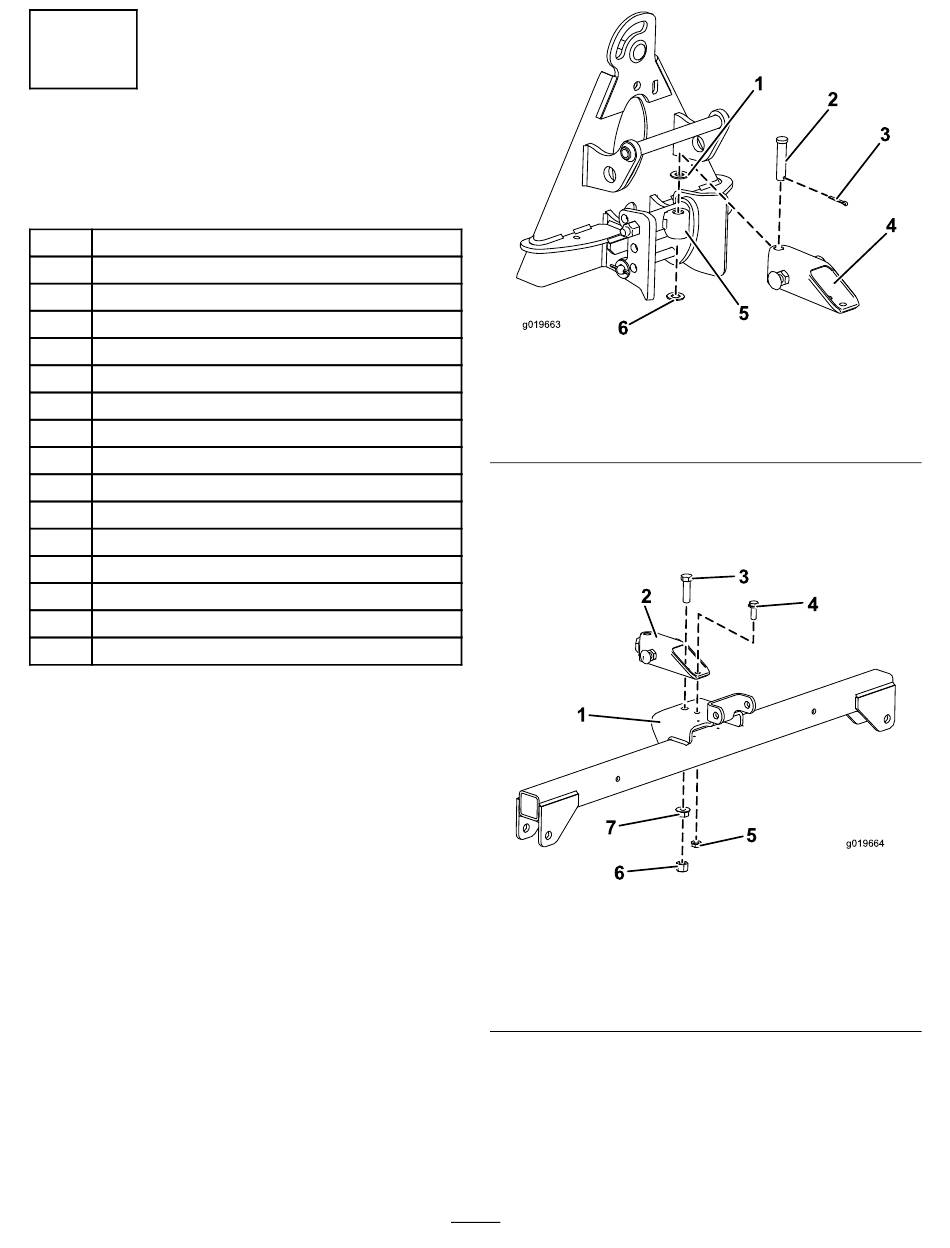

Bild 3
dargestellt.
Einstellen
im
8)".
1. Scheibe
2. Lastösenbolzen
3. Splint
2.
Befestigen Sie das Anhängerkupplungsrohr
lose mit einer Schraube (½" x 1¾"), einer
Bundmutter (½") und einer Sechskantmutter
(½") im vorderen Loch im Hängeprofil
1. Hängeprofil
2. Anhängerkupplungsrohr
3. Schraube (½" x 1¾")
4. Schraube (⅜" x 1")
3.
Befestigen Sie das Anhängerkupplungsrohr
lose mit einer Bundkopfschraube (⅜" x 1") und
einer Bundmutter (⅜") im hinteren Loch im
Hängeprofil.
Ziehen Sie die Muttern wie folgt fest:
•
Bundmutter (½"): 104-126 N·m.
5
Bild 3
4. Anhängerkupplungsrohr
5. Anbauvorrichtung
6. Scheibe
(Bild
Bild 4
5. Bundmutter (⅜")
6. Sechskantmutter (½")
7. Bundmutter (½")
g019663
4).
g019664
