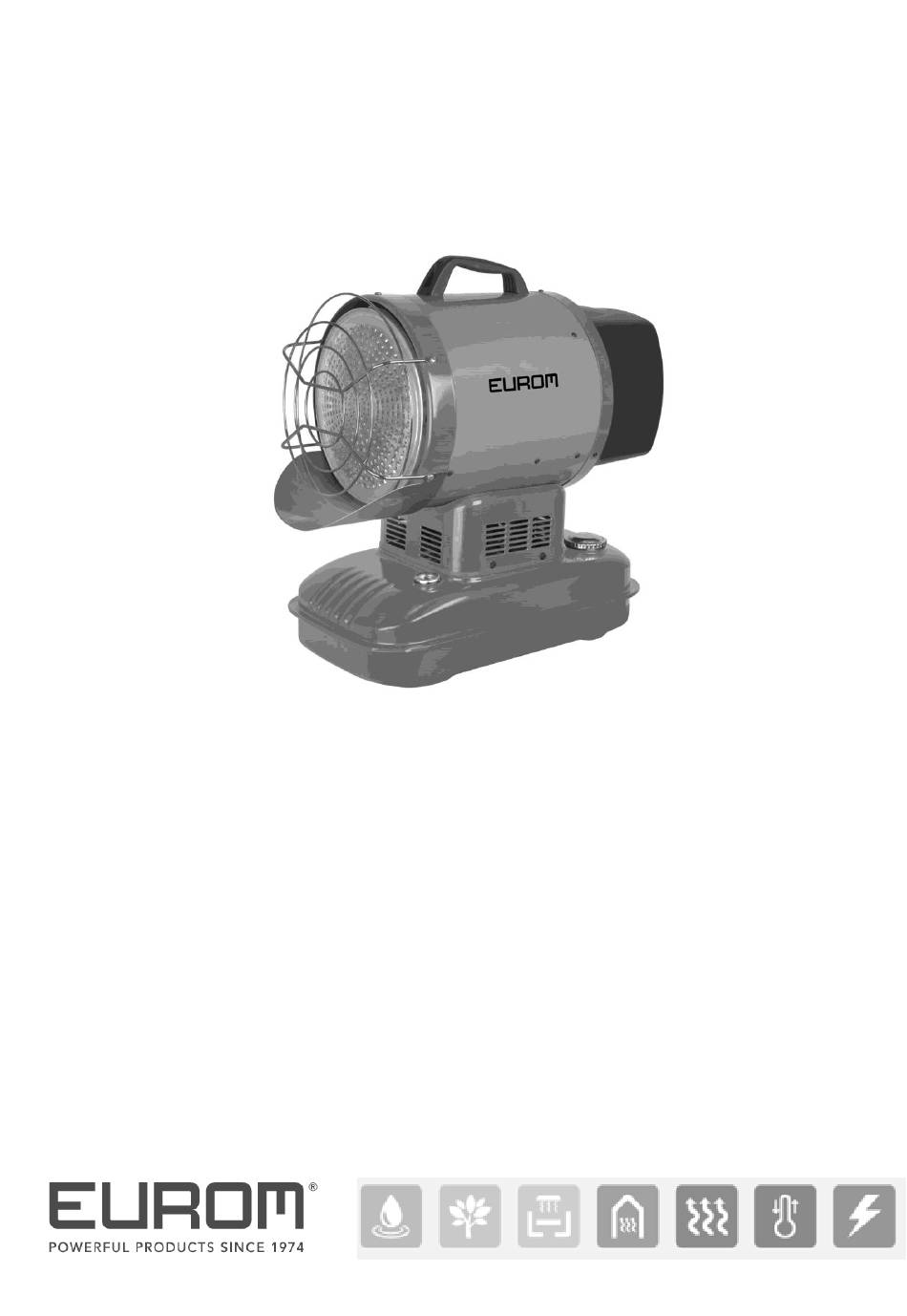

- Seite 1 Gebruiksaanwijzing (NE) (pag. 3) Gebrauchsanleitung (DE) (Seite 15) Instruction manual (EN) (page 29) Manuel d’utilisation (FR) (page 41) Sunblast Art.nr. 307030 This product is not suitable for primary heating purposes...
- Seite 15 Dank Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit funktioniert. Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der Nutzung aufmerksam und komplett lesen und auch verstehen.
-
Seite 16: Symbolerklärung
Symbol Erklärung Bedecken Sie das Gerät nicht Vorab Wichtig: Bitte lesen Sie diese Anleitung vor Montage und Inbetriebnahme des Heizgeräts sorgfältig durch und befolgen Sie diese. Das Nichtbefolgen der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tod und/oder Schäden am Heizgerät führen. Zur Vermeidung von Brand-, Stromschlag-, Explosions- und Verbrennungsrisiken sowie Kohlenmonoxid-Vergiftung, Erstickung, Verletzungen und/oder Schäden am Heizgerät, sollten bei der Nutzung des Heizgeräts immer grundlegende Sicherheitsvorkehrungen... -
Seite 17: Technishe Daten
Technishe Daten Maximale Leistung 15 Kw 12.900 kcal/h 51.100 Btu/h Max. Brennstoffverbrauch 1,5 l/h Inhalt Brennstofftank 11 l Luftumwälzung 400 m³/h Max. Dauerbetrieb Kühlventilator 42 Watt Zentrifugalventilator 23 Watt Spannung 220-240V~50Hz, 0,6 A Nettogewicht 16 kg Warnhinweise Zuerst: • Stellen Sie sicher, dass ausschließlich Personen, die die Bedienungsanleitung gelesen und mit dem Inhalt gut vertraut sind, das Gerät nutzen und/oder reparieren. - Seite 18 einen Mindestabstand von 3 Metern ein und verhindern Sie, dass derartige Planen durch Luftzug in den angegebenen Sicherheitsbereich gelangen können. • Stellen Sie sicher, dass das Heizgerät immer auf einem festen, gleichmäßig flachen und horizontalen Untergrund steht. • Das Heizgerät darf bei Verwendung nicht auf einem Untergrund aus Holz oder einem anderen brennbaren Material stehen.
- Seite 19 Gefährlich!: • Die herausgeblasene Luft und die Oberfläche des Heizgeräts werden während der Nutzung extrem heiß. Erwachsene und Kinder (und Tiere) müssen zur Vermeidung von Verbrennungen oder der Entzündung von Kleidung ausreichenden Abstand halten. Berühren Sie niemals ein sich im Betrieb befindendes Gerät! Halten Sie Kinder sowie Kleidung und andere brennbare Materialien vom Gerät fern.
-
Seite 20: Beschreibung
Beschreibung Gehäusering Vorderseite Handgriff Kontrollleuchte Thermostatknopf Temperaturanzeige Ein/Aus- und Reset- Schalter Bedienfeld Sicherheitsgitter Gehäuse 10. Gehäusestütze 11. Brennstoffanzeige 12. Brennstofftank 13. Tankdeckel 14. Abdeckung Bedienfeld In diesem Heizgerät findet eine direkte Verbrennung von gereinigtem Heizöl oder Diesel statt. Direkte Verbrennung bedeutet, dass jede Substanz, die in das Heizgerät eingebracht wird direkt verbrannt wird. -
Seite 21: Funktionsweise
Funktionsweise Brennstoffversorgungssystem: Der Brennstoff wird von der Brennstoffpumpe unter Druck zur Düse geleitet, die den Brennstoff dann in winzigen Mengen in die Verbrennungskammer einspritzt, siehe Abb. Sofortiger Zündungsprozess: Sobald der Transformator unter Spannung steht (230V), wird diese in Hochspannung transformiert, die sich mit einem Funken in der Zündkerze entlädt. Dieser Funke sorgt für die Entzündung der Brennstoffpartikel in der Verbrennungskammer. - Seite 22 Flammensensor: Das Heizgerät verwendet zum „Sehen“ der Flamme in der Verbrennungskammer eine Fotozelle. Wenn die Flamme erlischt, stoppt der Sensor den Brenner und schaltet das Heizgerät auf diese Weise ab. Schutz gegen Umkippen: Das Heizgerät verfügt über einen Schutz gegen Umkippen, der das Gerät abschaltet, wenn es kippt.
- Seite 23 • Verwenden Sie keinen Brennstoff vom Vorjahr. Die Qualität von Heizöl verschlechtert sich im Laufe der Zeit. Altes Heizöl wird in diesem Heizgerät nicht gut verbrannt und kann das Gerät beschädigen! Erste Inbetriebnahme • Schalten Sie das Gerät das erste Mal im Freien ein. Während des Produktionsprozesses wurde Heizöl verwendet, das auf diese Weise während der ersten Minuten in einer sicheren Umgebung verbrennt.
-
Seite 24: Wartung
Ein/Aus-Schalter einmal aus (off) und wieder ein (on). Ziehen Sie die Rubrik Fehlersuche, die sich hinten in dieser Anleitung befindet zurate. Hinweis: Das elektrische System wird von einer Sicherung geschützt. Wenn sich das Heizgerät nicht einschaltet, könnte diese durchgebrannt sein. Lassen Sie die Sicherung von einem autorisierten Techniker überprüfen/austauschen. - Seite 25 Düse: Die Düse muss mindestens einmal pro Jahr gereinigt oder ersetzt werden. Sollten Sie verunreinigten Brennstoff verwendet haben, muss diese sofort ausgetauscht werden. Für die Reinigung muss die Düse aus dem Brenner entnommen und in Heizöl oder Diesel eingeweicht und damit abgespült werden. Bitte Vorsicht beim Zerlegen und Wiederzusammenbau der diversen Teile, siehe Zeichnung! Zündkerze: Die Zündkerze muss mindestens alle 600 Betriebsstunden oder nach Bedarf...
-
Seite 26: Fehlersuche Und Fehlermeldungen
Brennstofftank: Reinigen Sie den Tank alle 200 Betriebsstunden oder bei Bedarf häufiger. Verwenden Sie Heizöl oder Diesel zur Reinigung, kein Wasser! Lassen Sie den Tank nach dem Reinigen gut trocknen. Leiterplatte: Fehlersuche und Fehlermeldungen Problem Ursache Lösung Das Heizgerät 1. Brennstofffilter verschmutzt 1. - Seite 27 5. Feuchtigkeit in Brennstoff 5. Brennstofftank mit sauberem oder tank Brennstoff ausspülen 6. Schlechte elektrische 6. Überprüfung aller elektrischer Verbindung Transformator/ Verbindungen, siehe Schaltplan Leiterplatte 7. Zündkabel nicht mit der 7. Verbindung zwischen Zündung Zündkerze verbunden und Zündkerze wieder herstellen 8.
-
Seite 28: Abfallentsorgung
Abfallentsorgung Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den örtlichen Gesetzen und Vorschriften oder liefern Sie es an Ihren Lieferanten.
