Montageanleitung
Installation instructions

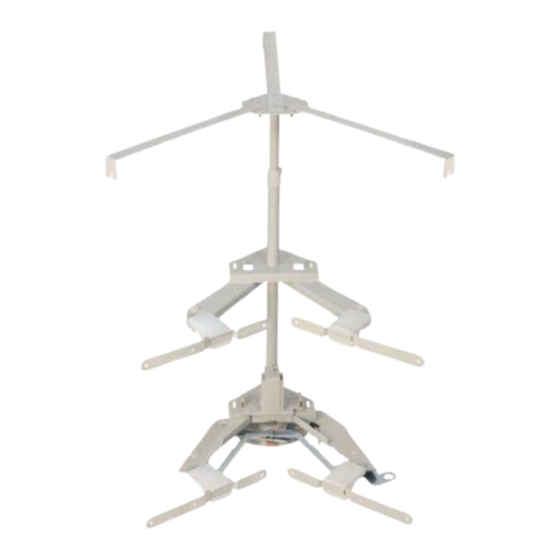

3/4-Kreis Drehbeschlag 80er/90er
3/4 circle carousel fitting 80/90
Inhalt:
Supplied with:
1x
1x
1x
1x
B
Detail Y
F
I.
Maß G = 0
Dimension G = 0
1x
1x
2x
M5
4x
A
Y
X
C
F
F
II.
M5 x 12
4x
2x
2x
F
F
Türüberlappung (Maß G) darf max. 6 mm sein!
Door overlay (dimension G) must not be above 6 mm!
gilt für Artikel:
applies to Cat. No.:
541.37.700
1x
1x
1x
Detail X
E
F = A - B - C - D - E
Beispiel:
Example:
A = 900 mm A = 800 mm
B = 560 mm B = 560 mm
C = 19 mm
C = 19 mm
D = 2 mm
D = 2 mm
E = 2 mm
E = 2 mm
F = 317 mm F = 217 mm
F
F
III.
1/8
