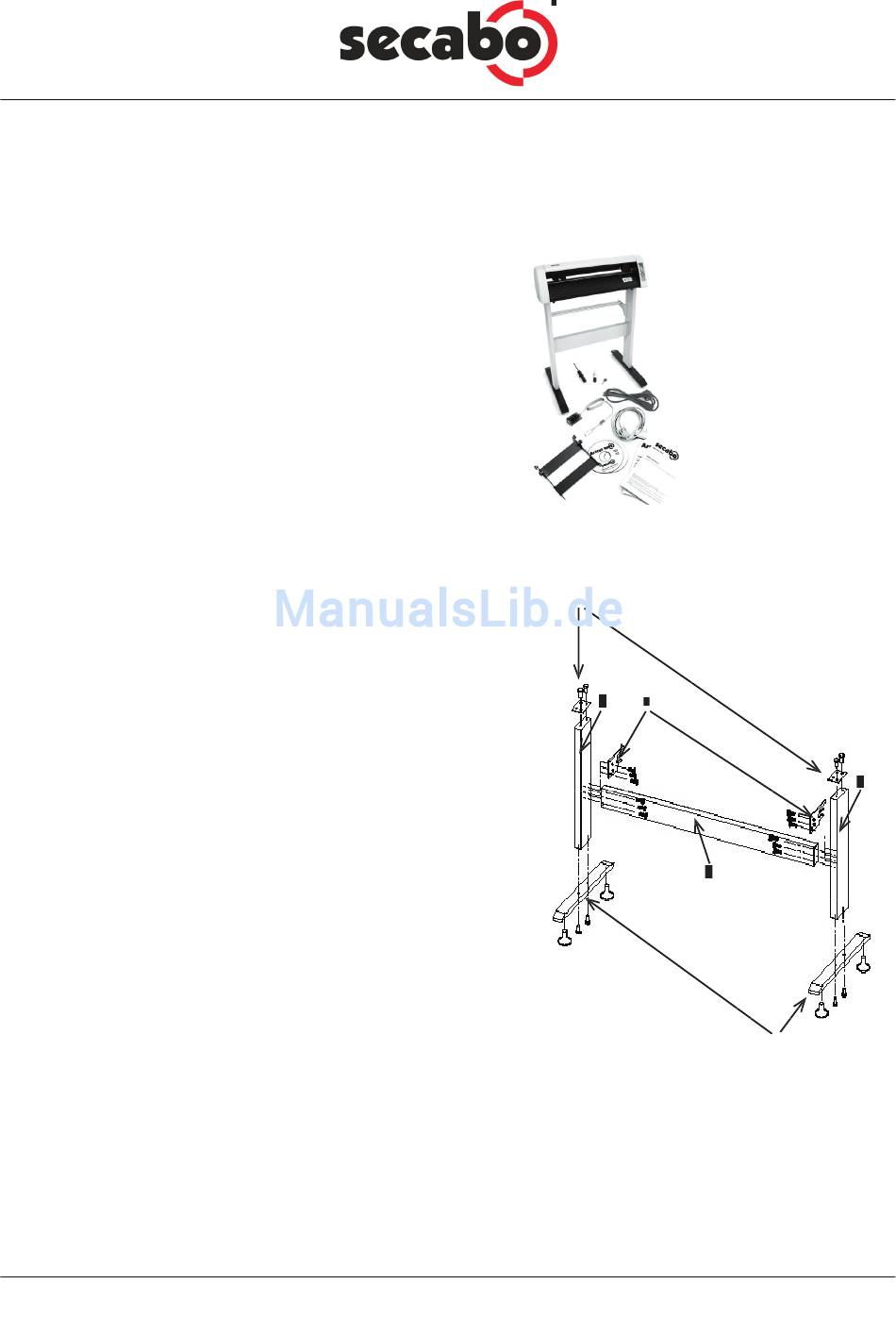

2. Lieferumfang
Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Dinge vollständig geliefert wurden:
• Schneideplotter
• Standfuß in Einzelteilen
• Kaltgerätekabel
• Messerhalter
• 3 Schleppmesser
• USB-Anschlusskabel
• Stifthalter und Mine
• CD-Rom mit Software, Treibern und
Bedienungsanleitungen
3. Aufbau des Standfußes
Benötigtes Werkzeug: 1 x Kreuzschraubenzieher, 2 x
13er Schraubenschlüssel
• Verschrauben Sie als erstes die Teile (a) und (b) mit
den Kreuz-Senkkopfschrauben.
• Die zwei Halterplatten (c) werden mit den Kreuz-
schlitzschrauben an den oberen, leicht nach außen
versetzten Gewindebohrungen an (b) befestigt.
• Die Zwischenverbindung (d) wird mit den Kreuz-
schlitzschrauben an den mittleren Gewindebohrun-
gen befestigt.
• Stellen Sie nun das Ganze auf den Kopf und ver-
schrauben Sie (e) und (b) mit den kleinen Kreuz-
schlitzschrauben.
• (Teile nicht auf der Skizze) Die Rollenhalterung wird mit zwei Stehbolzen auf beiden Seiten an den
zwei Halterplatten (c) befestigt. Schrauben Sie dazu zwei der Stehbolzen auf einer Seite mit den ent-
sprechenden Muttern fest. Schieben Sie dann beide Stangen auf die Stehbolzen und schieben Sie
von der anderen Seite die beiden anderen Stehbolzen von außen in die Stangen. Fixieren Sie alles
mit den Muttern.
®
a
b
3
c
d
e
b
