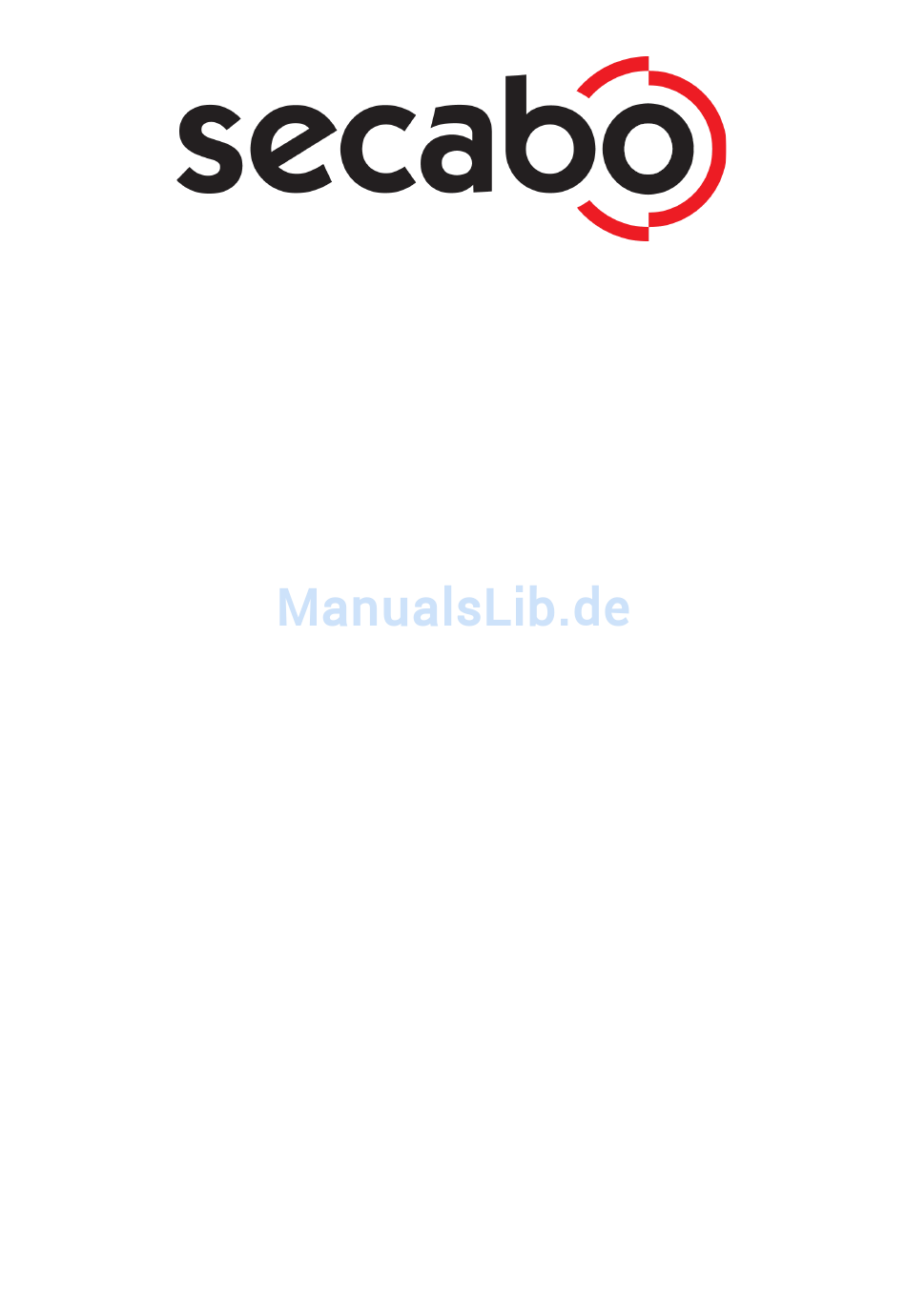

BEDIENUNGSANLEITUNG

für die Schneideplotter

Secabo T60 II, T120 II und T160 II
Herzlichen Glückwunsch zum Kauf Ihres Secabo Schneideplotters!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.0 (24.06.2016)
Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Secabo T60 II

Inhaltszusammenfassung für Secabo T60 II

  • Seite 1   BEDIENUNGSANLEITUNG    für die Schneideplotter    Secabo T60 II, T120 II und T160 II Herzlichen Glückwunsch zum Kauf Ihres Secabo Schneideplotters!  Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese  Bedienungsanleitung sorgfältig durch.  Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen  Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der  Produktmerkmale vorbehalten.  Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die  Benutzung dieses Produktes entstehen.  Version 1.0 (24.06.2016) Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    1 ...

  • Seite 2: Vorsichtsmaßnahmen

    ● Entfernen Sie nicht das Verbindungskabel zum Computer, während ein Plotauftrag läuft.  ● Entlasten Sie die Anpressrollen, wenn sie nicht benutzt werden, indem Sie die  Anpresshebel hochklappen.  ● Fassen Sie nicht mit den Händen in das Gerät, wenn es an die Stromversorgung  angeschlossen ist.  ● Öffnen Sie niemals das Gehäuse und bringen Sie selbst keine Änderungen am Gerät an.  ● Achten Sie darauf, dass weder Flüssigkeiten noch Metallgegenstände ins Innere des  Schneideplotters gelangen.  ● Stellen Sie sicher, dass die verwendete Steckdose geerdet ist und von einem FI­Schalter  abgesichert wird.  ● Beachten Sie, dass die angeschlossene Spannung (230V) nicht mehr als ±10% schwanken  darf. Ansonsten muss ein Spannungsstabilisator verwendet werden.  ● Ziehen Sie den Netzstecker, wenn Sie das Gerät für längere Zeit nicht benutzen.  ● Fassen Sie während des Schneidevorganges niemals in die Nähe des Messerhalters!  ● Brechen Sie anstehende Druckaufträge ab, ehe Sie Veränderungen an der Einstellung des  Messerhalters vornehmen!  ● Betreiben Sie den Schneideplotter immer außerhalb der Reichweite von Kindern und  lassen Sie das eingeschaltete Gerät und einzelne Teile davon nie unbeaufsichtigt.  ● Fassen Sie die Schleppmesser nicht an der Spitze an, um Verletzungen zu vermeiden.  ● Platzieren Sie das Gerät auf einer stabilen Unterlage, um das Herunterfallen zu vermeiden.  ● Betreiben Sie das Gerät nicht während Gewittern, bei Blitzschlag kann das Gerät zerstört  oder beschädigt werden.  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    2 ...
  • Seite 3 Lieferumfang    Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Artikel vollständig geliefert wurden:    Artikel  Menge  Schneideplotter  1  Stromkabel  1  USB Anschlusskabel  1  Messerhalter  1  Stifthalter  1  30° Schleppmesser  1  Stiftmine  1  DrawCut PRO  1  Lizenz­Urkunde  Standfuß mit Rollenhalterung  1  und Auffangkorb    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    3 ...

  • Seite 4: Aufbau Des Standfußes

    Aufbau des Standfußes  Der Standfuß für Ihren Secabo Schneideplotter lässt sich einfach aus den mitgelieferten Teilen  analog der folgenden Schritte zusammenbauen.    Schritt 1 und 2:    Schritt 3 und 4:    Fertig!  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    4 ...
  • Seite 5 Für den T160 II müssen noch folgende weitere Schritte durchgeführt werden:    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    5 ...

  • Seite 6: Geräteteile Und Ihre Funktion

    Geräteteile und ihre Funktion  a) Schneidekopf mit Laserdiode und LAPOS Q Sensor  b) Bedienfeld  c) Messerhalter  d) Anpresshebel für alle Anpressrollen (o. Abb.)  e) USB­Schnittstelle  f) Rollenhalterung  g) Anpressrollen  h) Standfuß mit Auffangkorb  Stromanschluss und Netzschalter (o. Abb.)  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    6 ...
  • Seite 7 Bedienfeld        Inbetriebnahme von Gerät und Software    Achtung! Bitte beachten Sie, dass zur reibungslosen Installation und vollständigen  Konfiguration zunächst DrawCut PRO zu installieren ist. Installation DrawCut PRO  Ihr Secabo Schneideplotter wird mit der Schneidesoftware DrawCut PRO ausgeliefert. Diese  Software muss über das Internet aktiviert werden. Dazu benötigen Sie nicht unbedingt  Internet­Zugang an dem PC, auf dem DrawCut installiert werden soll, die Aktivierung kann auch  über einen anderen PC erfolgen.    Zur Ansteuerung des Schneideplotters über ihren PC installieren Sie die Software wie im  Folgenden beschrieben:     ● Deaktivieren Sie für den Zeitpunkt der Installation die Windows­Firewall und die von Ihnen  verwendete Anti­Viren Software.  ● Laden Sie die aktuelle Version von DrawCut PRO unter  http://www.draw­cut.com/#downloads herunter und folgen Sie dem Installationsassistenten.  ● Ihre 26­stellige DrawCut­Seriennummer finden Sie auf dem Ausdruck, der im Lieferumfang  Ihres Schneideplotters enthalten ist. Geben Sie diese ein, sobald Sie dazu aufgefordert  werden.  ● Nun können Sie DrawCut PRO verwenden. Installation Ihres Secabo Schneideplotters in DrawCut  Bitte beachten Sie, dass Ihr Secabo Schneideplotter nur unter Windows XP, Windows Vista,  Windows 7, 8, 8.1 und 10 betrieben werden kann. Eine Verwendung unter Windows in einer  älteren Version ist nicht möglich.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    7 ...
  • Seite 8 ● Stellen Sie zunächst sicher, dass Ihr PC mit dem Internet verbunden ist.  ● Verbinden Sie den Schneideplotter über das mitgelieferte USB­Kabel mit Ihrem Rechner.  ● Schalten Sie das Gerät ein.  ● Ihr Secabo­Schneideplotter wird nun erkannt. Windows sucht daraufhin nach den  passenden Treibern und installiert diese automatisch. Dies kann einige Zeit in Anspruch  nehmen. Danach ist das Gerät betriebsbereit.  ● Starten Sie DrawCut.  ● Öffnen Sie zunächst den “Vinyl Spooler” in Drawcut.        ● Klicken Sie nun auf den Reiter “Anschlüsse”.        ● Fügen Sie nun Ihren Schneideplotter durch betätigen des “Hinzufügen”­ Buttons hinzu (im  Beispiel ein Secabo S60 II), wählen Sie Ihr Modell und klicken Sie auf “Installieren”.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    8 ...
  • Seite 9     ● Klicken Sie auf den “Automatische Erkennung”­ Button und folgen Sie den Anweisungen  des Installations­Assistenten. Bestätigen Sie die Meldung der erfolgreichen Installation  einfach durch Klicken des “Fertig”­ Buttons. Nun können Sie Ihren Secabo Schneideplotter  aus DrawCut ansteuern.            Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    9 ...

  • Seite 10: Einsetzen Und Einstellen Des Messers

      ● Schließen Sie den Schneideplotter mit dem mitgelieferten Kaltgerätekabel an einer 230V  Steckdose an. ● Schalten Sie den Schneideplotter nun ein.  Einsetzen und Einstellen des Messers  ● Nehmen Sie das mitgelieferte Schneidemesser und stecken Sie es so in den Messerhalter,  dass die Klinge vorne heraussteht.  ● Stellen Sie nun durch Drehen an der Schraube am oberen Ende des Messerhalters die  Schneidetiefe ein.  ● Die Tiefe ist vorerst richtig eingestellt, wenn Sie mit der Fingerspitze vorsichtig über das  Messer streichen und nur ein leichtes Kratzen spüren. Da die Tiefeneinstellung des  Messers materialabhängig ist, müssen Sie diese später eventuell anpassen.  ● Fixieren Sie die Messereinstellung durch Festdrehen der goldenen Kontermutter.  ● Durch Drücken auf den Stift an der hinteren Seite des Messerhalters können Sie das  eingesetzte Messer jederzeit wieder entfernen und austauschen. Achtung ­  Verletzungsgefahr!      Da verschiedene Materialstärken unterschiedliche Messereinstellungen oder sogar spezielle  Messer voraussetzen, müssen Sie die oben angegebene Einstellung gegebenenfalls wiederholen.    Einsetzen des Messerhalters  ● Drehen Sie als erstes die Klemmschraube für den Messerhalter am Schneidekopf weit  genug auf.  ● Drücken Sie dann den Messerhalter von oben bis an den Anschlag in das Loch auf der  rechten Seite und ziehen Sie die Klemmschraube fest. Achten Sie dabei darauf, dass der  Messerhalter auch von oben durch die hierfür verbaute Vorrichtung fixiert wird.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    10 ...
  • Seite 11   Einlegen der Folie  ● Legen Sie das zu verarbeitende Material immer von hinten in das Gerät ein.  ● Ziehen Sie die Folie bis zur Schneideleiste vor, um den Nullpunkt korrekt zu setzen.  ● Falls Sie keinen Folienbogen, sondern eine Rolle einlegen, kann die Folie davon mit Hilfe  der mitgelieferten Rollenhalterung, die im Standfuß integriert ist, sauber abgerollt werden.  ● Achten Sie beim Einlegen darauf, dass die Folie gerade eingelegt ist, um ein Verziehen  beim Transport der Folie zu vermeiden. Bereits eine um wenige Millimeter schräg  eingelegte Folie kann bei längeren Plotaufträgen zu einem starken Verlaufen der Folie  führen.  ● Sie können die Folie an einer beliebigen Stelle in das Gerät einlegen, sofern die  Anpressrollen im Bereich der weiß/schwarzen Rechtecke an der Quertraverse liegen.    ● Fixieren Sie die beiden Anpressrollen durch Umklappen des Spannhebels hinten rechts am  Gerät.  ● Der Anpressdruck kann durch Spannen der Federn an den einzelnen Pinchrollern  verändert werden, sollte dies erforderlich sein.    Schneidetest   ● Betätigen Sie zum Durchführen des Schneidetests die “Test“­Taste, der Schneideplotter  schneidet ein Dreieck mit rechteckigem Entgitterrahmen in die eingelegte Folie am aktuell  gespeicherten Nullpunkt. Im Anschluss fördert der Schneideplotter die Folie um 20cm nach  vorne, damit Sie den Testplot bequem überprüfen können.        Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    11 ...

  • Seite 12: Der Erste Plotauftrag

    ● Nach Überprüfung des Tesptplots drücken Sie “OK”, um die Folie wieder zurück zum  gesetzten Nullpunkt zu fördern.      ● Falls das Trägermaterial durchgeschnitten wurde, liegt entweder eine zu hohe Einstellung  des Anpressdrucks vor oder die Einstellung des Messers bzw. Messerhalters ist fehlerhaft.  Verändern Sie diese Einstellung(en) und führen Sie den Schneidetest erneut durch.  ● Verändern Sie diese Einstellungen auch, falls die Folie zu ungenau oder ungenügend tief  geschnitten wurde.    Der erste Plotauftrag  ● Starten Sie die Schneidesoftware DrawCut PRO.  ● Erstellen Sie mit Hilfe des Textwerkzeuges einen Schriftzug oder eine Grafik und klicken  Sie auf das Messerhalter­Symbol in der Menüleiste oben.  ● Es erscheint das Menü “An Schneideplotter senden”, klicken Sie unten rechts auf  “Schneiden”.  ● Nun öffnet sich der “Vinyl Spooler” mit der Vorschau des Plots auf der rechten Seite.  Klicken Sie nun auf “Schneiden” und bestätigen Sie die Rückfrage mit “Ja”.  ● Der Schneidevorgang startet!  ● Das Plotten kann mit der “Pause”­Taste jederzeit gestoppt werden, so können bspw.  Messereinstellungen noch im Plot angepasst werden.        ● Mit der “OK”­Taste kann der Plotauftrag wieder weiter ausgeführt werden.      Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    12 ...

  • Seite 13: Einstellung Und Betrieb

    Einstellung und Betrieb Bewegen ​ d es Messerkopfes Der Messerkopf kann durch Drücken der Pfeiltasten nach rechts und links bewegt werden, sowie  die Folie vorwärts und rückwärts transportiert werden. Im Display sind die entsprechenden X und Y  Koordinaten zu sehen.              Einstellen des Nullpunktes  Um den korrekten Ausgangspunkt zum Plotten zu setzen, bewegen Sie mit den Pfeiltasten den  Messerkopf und die Folie so, dass sich das Messer in der vorderen rechten Ecke der Folie  befindet. Bestätigen Sie nun diesen Nullpunkt durch Drücken von “OK”.                  Geschwindigkeit und Anpressdruck verändern  Durch Drücken der entsprechenden Tasten werden die folgenden Veränderungen vorgenommen.  Am oberen Ende der Taste befindet sich die “+”, am unteren die “­”­Funktion.    Geschwindigkeit erhöhen und reduzieren  Anpressdruck erhöhen und reduzieren    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    13 ...

  • Seite 14: Sonstige Einstellungen

      Sonstige Einstellungen  Durch Drücken der “Set”­Taste für 5 Sekunden wird das Konfigurations­Menü geöffnet.        Über die Pfeiltasten hoch und runter können Sie durch die Menüpunkte klicken.            Über die Tasten links und rechts können die betreffenden Werte verändert werden.           Durch drücken der “OK”­Taste kann das Konfigurations­Menü jederzeit verlassen werden.        Dieser Einstellungen werden der Reihe nach abgefragt:    ● BaudRate ­ einstellbar auf 38400, 57600 oder 115200, je nach Wert, der in der Schnittstelle  am Rechner gewählt ist ­ nur bei einer Verbindung über die serielle Schnittstelle.   ● XP und YP ­ im zweiten und dritten Menüpunkt kann der Schneideplotter korrekt kalibriert  werden. Durch Verschleiß der mechanischen Teile ist es möglich, dass hier eine Korrektur  erforderlich ist. Durch Änderung der XP und YP Werte kann die X und Y Skalierung der  Daten geändert werden. Wird beispielsweise ein Objekt, welches am Computer mit 100cm  Länge angelegt wird, vom Schneideplotter nur mit 98cm Länge geschnitten, muss der  entsprechende Skalierungswert am Schneideplotter korrigiert werden. Ansonsten sind  diese Werte nicht zu verändern.  ● Tool Offset X und Y ­ im vierten und fünften kann der Offset zwischen LAPOS Q Sensor  und Mittelpunkt des Messerhalters hardwareseitig eingestellt werden. Da die Werte jedoch  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    14 ...

  • Seite 15: Konturschnitt Mit Lapos Q

    ● Sensitivity ­ In diesem Menü kann die Sensitivität des LAPOS Q Sensors an die  unterschiedlichen Medien angepasst werden, falls Probleme beim Einlesen der Marken  entstehen sollten. Grundsätzlich gilt, dass ein niedriger Wert für glänzende Medien, ein  höherer Wert für matte Medien besser geeignet ist. Nur bei Problemen hinsichtlich des  Einlesens der Marken zu verändern.  ● Fan Setting ­ hier können Sie die Umdrehungszahl des Ventilators für das Vakuum in drei  Stufen einstellen bzw. diesen ausschalten.  ● Reset Setting ­ hier können die Werkseinstellungen des Schneideplotters wiederhergestellt  werden. Dafür muss die Taste rechts an dieser Stelle für 3 Sekunden gedrückt werden.        ● Firmware ­ hier können Sie ablesen, welche Firmware­Version auf dem Schneideplotter  installiert ist.    Konturschnitt mit LAPOS Q  LAPOS Q ist ein System zur automatischen Positionierung von bedruckten Medien in Ihrem T60 II,  T120 II und T160 II Schneideplotter, um die gedruckten Elemente konturgenau, versatz­ und  verzugsfrei, unter Verwendung einer beliebigen Anzahl von Schneidemarken ausschneiden zu  können. Die Verwendung von LAPOS Q mit DrawCut PRO wird in den folgenden Schritten erklärt.  Kalibrierung  Vor der ersten Verwendung von LAPOS Q muss der Schneideplotter einmalig kalibriert werden,  um den korrekten Laser­Versatz zu ermitteln.    ● Öffnen Sie im ersten Schritt den “Vinyl Spooler”.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    15 ...
  • Seite 16     ● Klicken Sie dort auf “ Lapos Q Controller”        ● Klicken Sie zunächst auf “Cutter” und danach auf “Auto Calibrate Laser Offset” im sich  öffnenden Dropdown Menü.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    16 ...
  • Seite 17     ● Legen Sie nun ein, wie von DrawCut Pro gefordert ein leeres Blatt Papier in den Plotter ein.  Zudem muss der Messerkopf mit dem im Lieferumfang enthaltenen Plotstift ausgestattet  werden. Positionieren Sie den Plotstift  in etwa in der Mitte des eingelegten Papiers und  setzen Sie den Nullpunkt am Gerät. Sobald diese Schritte befolgt wurden, müssen Sie dies  mit einem Klick auf den “Yes” Button bestätigen.        ● Der Plotter startet sofort mit der Kalibrierung, nach einer kurzen Orientierung, müssen Sie  nochmals mit einem Klick auf “Yes”den Vorgang initiieren.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    17 ...
  • Seite 18       ● Der Plotter führt nun die Kalibrierung automatisch durch und meldet sich mit dem für Ihr  Gerät korrekten Laser­Versatz zurück, den Sie mit einem Klick auf “OK” noch bestätigen  müssen.        Der erste Konturschnitt mit LAPOS Q  Sobald die Kalibrierung abgeschlossen ist, können Sie mit dem eigentlichen Konturschnitt  beginnen.    ● Erstellen Sie zunächst zum Beispiel mit dem Textwerkzeug einen Schriftzug oder  importieren Sie eine beliebige Vektorgrafik.  ● Öffnen Sie den Konturschnitt­Assistenten in der Kopfzeile von DrawCut PRO.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    18 ...
  • Seite 19     ● Erstellen Sie nun in “Schneidekontur erstellen” eine Kontur mit den von Ihnen gewünschten  Parametern. Bestätigen Sie diese mit “Accept”.        ● Öffnen Sie nun den Konturschnitt­Assistenten. Achten Sie darauf, dass “LAPOS Q”  ausgewählt ist. Nun können Sie die von Ihnen erstellte Grafik ausdrucken oder speichern.  Achten Sie dabei darauf, dass der Drucker diese in der tatsächlichen Größe ausgibt und sie  nicht skaliert wird.        ● Im nächsten Schritt muss der Plotjob abgespeichert hinzugefügt werden. Klicken Sie hierzu  einfach auf “Add Cut Job”. Drawcut Pro vergibt nun automatisch eine Job ID, die in der  Software gespeichert wird und zu jederzeit entweder durch Einlesen des Barcodes oder  durch manuelles Laden der Job ID wieder aufgerufen werden kann.      Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    19 ...
  • Seite 20         ● Öffnen Sie den “Lapos Q Controller” im Vinylspooler.      Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    20 ...

  • Seite 21: Verwendung Der Automatischen Medienerkennung

    ● Legen Sie Ihren Ausdruck analog zum unten abgebildeten Screenshot in den Plotter ein.  Ober­ oder Unterseite spielt dabei keine Rolle, da die Software beim Einlesen des  Barcodes erkennt, in welcher Richtung der Ausdruck eingelegt wurde. Positionieren Sie  den Laser des Plotters analog zum roten Punkt im unten abgebildeten Screenshot und  setzen Sie dort den Ursprung. Starten Sie danach einfach den Konturschnitt mit einem  Klick auf “Start”          Verwendung der automatischen Medienerkennung  ● Öffnen Sie zunächst den Vinylspooler.        ● Wechseln Sie in den Reiter “Cut Options” und Klicken Sie auf “Poll Media”.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    21 ...
  • Seite 22     ● Vor der ersten Verwendung muss einmalig die maximale Medienbreite des Plotter  gemessen werden. Hierzu müssen Sie auf “Recalibrate” klicken um danach mit einem Klick  auf “OK” den Vorgang starten. Dieser Vorgang kann einige Minuten dauern.        ● Legen Sie nun die Folie in den Schneideplotter ein und setzten Sie den Nullpunkt, an der  von Ihnen gewünschten Stelle. Bestätigen Sie Ihren Nullpunkt durch Aktivierung des  Buttons “right”. Klicken Sie danach auf “Detect”. Der Plotter sucht sich nun die linke Kante  der Folie.      Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    22 ...
  • Seite 23     ● Die tatsächlich Breite der Folie wird im Fenster angezeigt und kann gegebenenfalls noch  mit den Pfeiltasten nachgebessert werde. Danach muss die Medienbreit durch einen Klick  auf “Apply” bestätigt werden. Durch Betätigen von “Left” und “Right” kann die jeweilige  Kante im Eilgang angefahren werden.            ● Anschließend wird die gemessene Breite als Medienbreite im Vinylspooler hinterlegt.    Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    23 ...
  • Seite 24        Schleppmesser  Schleppmesser sind empfindliche, scharfe und gefährliche Präzisionswerkzeuge.    ● Bewahren Sie die Messer immer außerhalb der Reichweite von Kindern auf!  ● Zur Vermeidung von Verletzungen ist Vorsicht im Umgang mit den Messern geboten.    Behandeln Sie die Schleppmesser vorsichtig und lagern Sie sie bei Nichtverwendung immer mit  der dazugehörigen Schutzkappe. Sollte die Spitze eines Messers auf hartes Material wie Glas oder  Stein treffen, kann es zu winzigen Brüchen der Messerspitze kommen, die das Messer  unbrauchbar machen.  Beachten Sie bitte folgende Hinweise, um unnötige Abnutzungserscheinungen Ihrer  Schleppmesser zu vermeiden und um stattdessen eine möglichst hohe Lebensdauer dieser Artikel  zu erreichen.    ● Vermeiden Sie in jedem Fall Einschnitte in das Trägermaterial der Folie. Die  Abnutzungserscheinungen des Messers sind umso höher, je tiefer in das verwendete  Material geschnitten wird.  ● Stellen Sie die Schnitttiefe des Messers so ein, dass das Material gerade noch sauber  geschnitten wird. Ein weiteres Herausstellen des Messers reduziert die Haltbarkeit des  Messers und gewährleistet keinesfalls bessere Schneideergebnisse.  ● Verwenden Sie für dickeres Material speziell dafür  geeignete Messer (z.B. Flockmesser  für Flock).  ● Ausgefranste Kanten nach dem Schneiden der Folie deuten auf ein stumpfes  Schleppmesser hin. Wechseln Sie abgenutzte Messer immer sofort aus!  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    24 ...

  • Seite 25: Technische Daten

    T60 II  T120 II  Typ  Schneideplotter mit Servomotor und LAPOS Q Sensor  Max. Medienbreite  720mm  1350mm  Max. Schneidebreite  630mm  1260mm  Anschlüsse  USB  Display  hintergrundbeleuchtetes, grafisches LCD­Display  Max. Geschwindigkeit  960mm/s  Max. Medienstärke  1mm  Anpressdruck  50g­750g  Mechanische Auflösung  0,01254mm  Wiederholgenauigkeit  < +/­0,01mm  Stromversorgung  Wechselspannung 90V ­ 240V / 50Hz ­ 60Hz  Umgebung  +5°C ­ +35°C / 30% ­ 70% Luftfeuchtigkeit  Gewicht ohne Verpackung  15kg  30kg  Gewicht mit Verpackung  25kg  41kg  Abmessung (B x H x T)  920 x 260 x 260mm  1600 x 260 x 260mm  Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    25 ...
  • Seite 26 Folienabwicklung  Max. Medienbreite  1750mm  Max. Schneidebreite  1600mm  Anschlüsse  USB  Display  hintergrundbeleuchtetes,  grafisches LCD­Display  Max. Geschwindigkeit  960mm/s  Max. Medienstärke  1mm  Anpressdruck  50g­750g  Mechanische Auflösung  0,01254mm  Wiederholgenauigkeit  < +/­0,01mm  Stromversorgung  Wechselspannung 90V ­  240V / 50Hz ­ 60Hz  Umgebung  +5°C ­ +35°C / 30% ­ 70%  Luftfeuchtigkeit  Gewicht ohne Verpackung  50kg  Gewicht mit Verpackung  60kg  Abmessung (B x H x T)  1920 x 260 x 260mm          Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    26 ...
  • Seite 27 Konformitätserklärung  Statement of Conformity    Hiermit erklären wir in alleiniger Verantwortung, dass das unter „Technische  Daten“ genannte Produkt mit den Bestimmungen der folgenden EG­Richtlinien und Normen  übereinstimmt:    We herewith declare under sole responsibility that the under „9. technical data“ mentioned product  meet the provisions of the following EC Directives and Harmonized Standards:    EG­Richtlinien / EC Directives:  2006/95/EG Niederspannungsrichtlinie  2006/95/EC Low Volatge Directive  98/37/EG Maschinenrichtlinie (2006/42/EG ab 29.12.2009)  98/37/EC Directive on machinery (from 2009­12­29: 2006/42/EC)  Norm / Standard:  EN 60204­1:2006  Technische Dokumente bei / Technical documents at:  Secabo GmbH, Hochstatt 6­8, 85283 Wolnzach, Germany  Dipl. Ing. Fabian Franke  Dipl. Ing.(FH) Bernhard Schmidt       Secabo GmbH  |  Hochstatt 6­8  |  85283 Wolnzach  |  Germany  |  mail@secabo.com  |  www.secabo.com    27 ...
