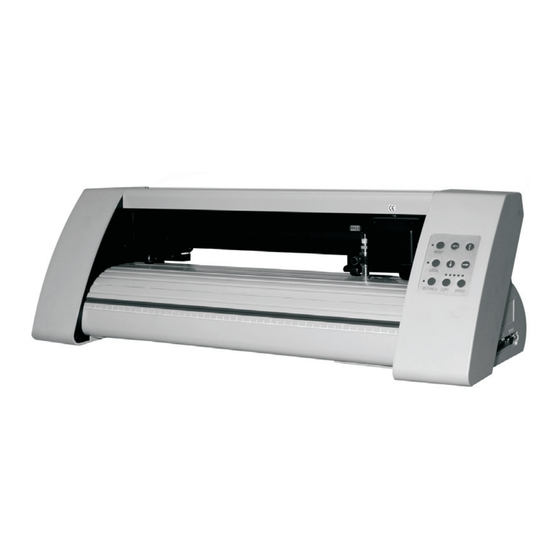

Secabo C30 Bedienungsanleitung
Schneideplotter
Inhaltsverzeichnis
®
BEDIENUNGSANLEITUNG
für die Schneideplotter
Secabo C30 und C40
Herzlichen Glückwunsch zum Kauf Ihres Secabo Schneideplotters!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedie-
nungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung
der Nepata Vertrieb GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale
vorbehalten.
Die Nepata Vertrieb GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
1
Inhaltsverzeichnis
Verwandte Anleitungen für Secabo C30
Inhaltszusammenfassung für Secabo C30
- Seite 1 BEDIENUNGSANLEITUNG für die Schneideplotter Secabo C30 und C40 Herzlichen Glückwunsch zum Kauf Ihres Secabo Schneideplotters! Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedie- nungsanleitung sorgfältig durch. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Nepata Vertrieb GmbH.
-
Seite 2: Vorsichtsmaßnahmen
® 1. Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! • Bitte legen Sie keine magnetischen Gegenstände in die Nähe des Schneidekopfs, da sonst ein gleichmäßiger Anpressdruck nicht gewährleistet ist. •... - Seite 3 ® 2. Lieferumfang Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Dinge vollständig geliefert wurden: • Schneideplotter • Kaltgerätekabel • Messerhalter • 3 Schleppmesser • Stifthalter und Mine • serielles und paralleles Anschlusskabel • CD-Rom mit Treibern und Bedienungsanleitungen •...
- Seite 4 Bei der Installation muss die printer driver verwendete Schnittstelle ausgewählt werden. Nach der Installation des Druckertreibers kann Ihr Secabo Schneideplotter von CorelDraw, Freehand oder Adobe Illustrator (ab Version 11) direkt über Datei – drucken angesteuert werden. Datei – drucken angesteuert werden.
-
Seite 5: Einlegen Der Folie
® Da verschiedene Materialstärken unterschiedliche Messereinstellungen oder sogar spezielle Messer voraussetzen, müssen Sie die oben angegebene Einstellung gegebenenfalls wiederho- len. 4.5. Einsetzen des Messerhalters • Drehen Sie als erstes die Schraube für den Messerhalter am Schneidekopf weit genug auf. • Drücken Sie dann den Messerhalter von oben bis an den Anschlag in des seitliche Loch und ziehen Sie die Klemmschraube fest. - Seite 6 ® von Ihnen beliebig verändert und angepasst werden. • Setzen Sie zum Verändern des Nullpunkts den Schneideplotter durch Drücken der Local Taste in den Local Modus. • Jetzt können Sie den Nullpunkt mit den vier Pfeiltasten neu festlegen. Wir empfehlen Ihnen, den Nullpunkt in der vorderen rechten Ecke des Materials zu setzen.
-
Seite 7: Geräteeinstellungen
® 5. Geräteeinstellungen 5.1. Ändern von Anpressdruck und Geschwindigkeit Wenn der Plotter gerade plottet, müssen Sie vor der Einstellung die Taste Local drücken, um den Plotter anzuhalten. Danach können Sie durch nochmaliges Drücken der Taste Local den Druckvorgang wieder starten. Um den Anpressdruck zu variieren drehen Sie einfach an dem Rädchen an der rechten Innenseite des Plotters. -
Seite 8: Nach Dem Schneiden
® 6. Nach dem Schneiden 6.1. Entnehmen der Folie • Nach Druck auf die Online-Taste am Bedienfeld können Sie die Folie mit den Pfeiltasten vor bzw. zurück transportieren. Für eine saubere Abtrennung der geschnittenen Objekte sollten Sie die Folie so weit nach vorne bewegen, dass Sie sie an der roten Schneidekante mit einem Messer abtrennen können. - Seite 9 ® 7. Schleppmesser Schleppmesser sind sehr empfindliche, aber auch sehr scharfe und gefährliche Präzisionswerk- zeuge. • Bewahren Sie die Messer immer außerhalb der Reichweite von Kindern auf! • Zur Vermeidung von Verletzungen ist Vorsicht im Umgang mit den Messern geboten. •...
-
Seite 10: Technische Daten Secabo C30 Und C40
® 8. Technische Daten Secabo C30 und C40 max. Medienbreite 385mm 470mm max. Schneidebreite 300mm 385mm max. Geschwindigkeit 300mm/s 300mm/s Mechanische Auflösung 0,0254mm 0,0254mm Anpressdruck 70-350g 70-350g Wiederholgenauigkeit +/- 0,1mm +/- 0,1mm Anschluss seriell / prarllel seriell / prarllel Motor...
