Elektrischer Anschluss
26
Anschlussvariante Modbus RS485, für Einsatz im eigensicheren Bereich (Anschluss via
Safety Barrier Promass 100)
Bestellmerkmal "Ausgang", Option M: Modbus R485, für den Einsatz im eigensicheren
Bereich (Anschluss via Safety Barrier Promass 100)
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Optionen Klemmen
A, B
A, B, C
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option B: Kompakt hygienisch, rostfrei
• Option C: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12

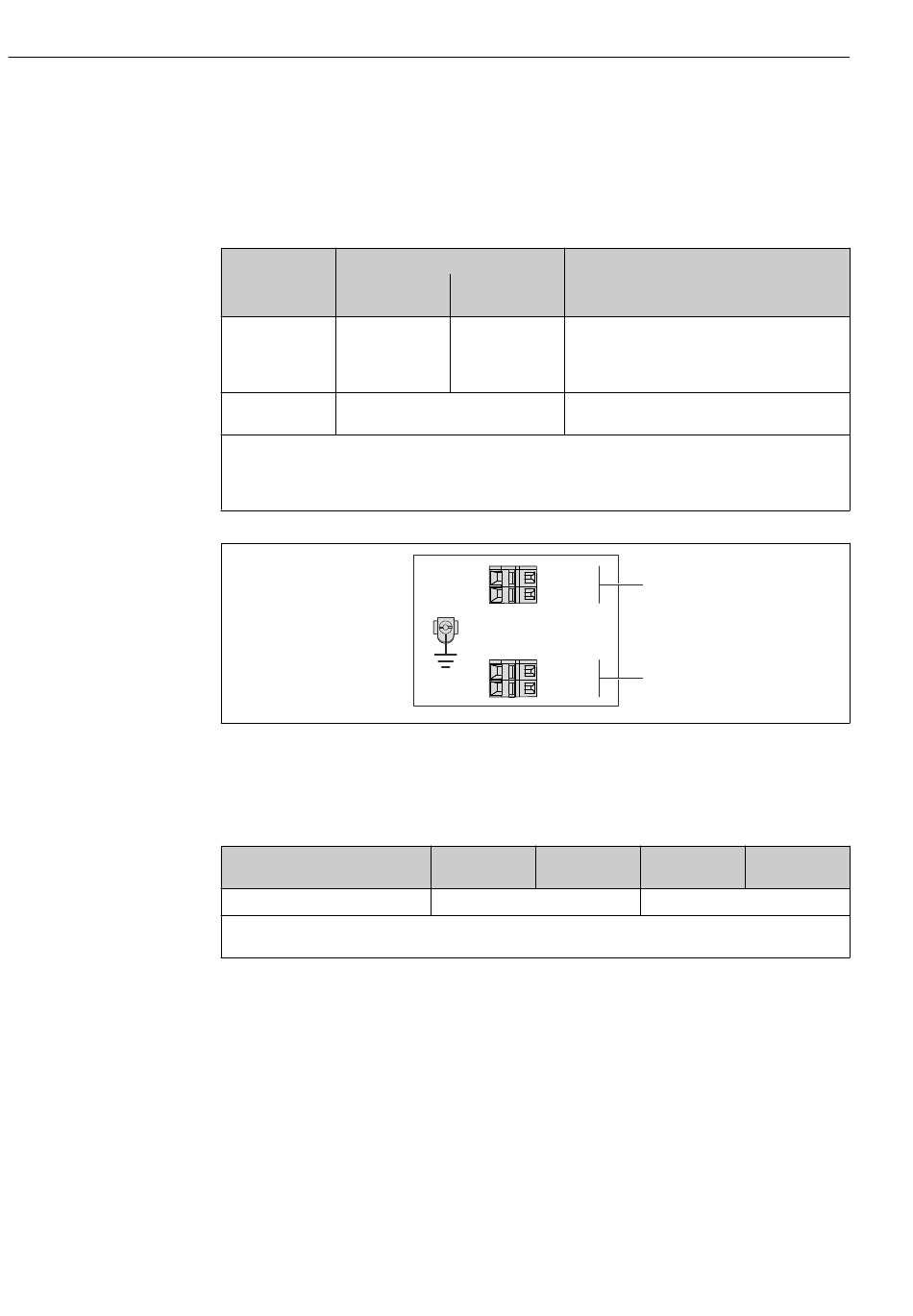

 9 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im eigensicheren Bereich
(Anschluss via Safety Barrier Promass 100)
1 Eigensichere Energieversorgung
2 Ausgang: Modbus RS485
Bestellmerkmal
"Ausgang"
Option M
Bestellmerkmal "Ausgang":
Option M: Modbus RS485, für Einsatz im eigensicheren Bereich (Anschluss via Safety Barrier Promass 100)
Proline Promass E 100 Modbus RS485
Energie-
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Gerätestecker Option I: Stecker M12x1
(→  27)
62 A
72 B
+
10 L
_
20 L
20 (L–) 10 (L+)
Eigensichere Versorgungsspannung
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
2
1
72 (B)
Modbus RS485 eigensicher
Endress+Hauser
A0017053
62 (A)
