Anschlusssatz SPM 12775
Der Anschlusssatz besteht aus:
93039
Crimphülse (A)
82233
Kontaktstift (B)
12754
Versteifungshülse (C)
82166
Neoprentülle für ø 4 - 4.5 mm Kabel.
Es werden die gleichen Werkzeuge wie für Standardkabel-
stecker verwendet:
81026
Crimpwerkzeug
81052
Abisolierwerkzeug

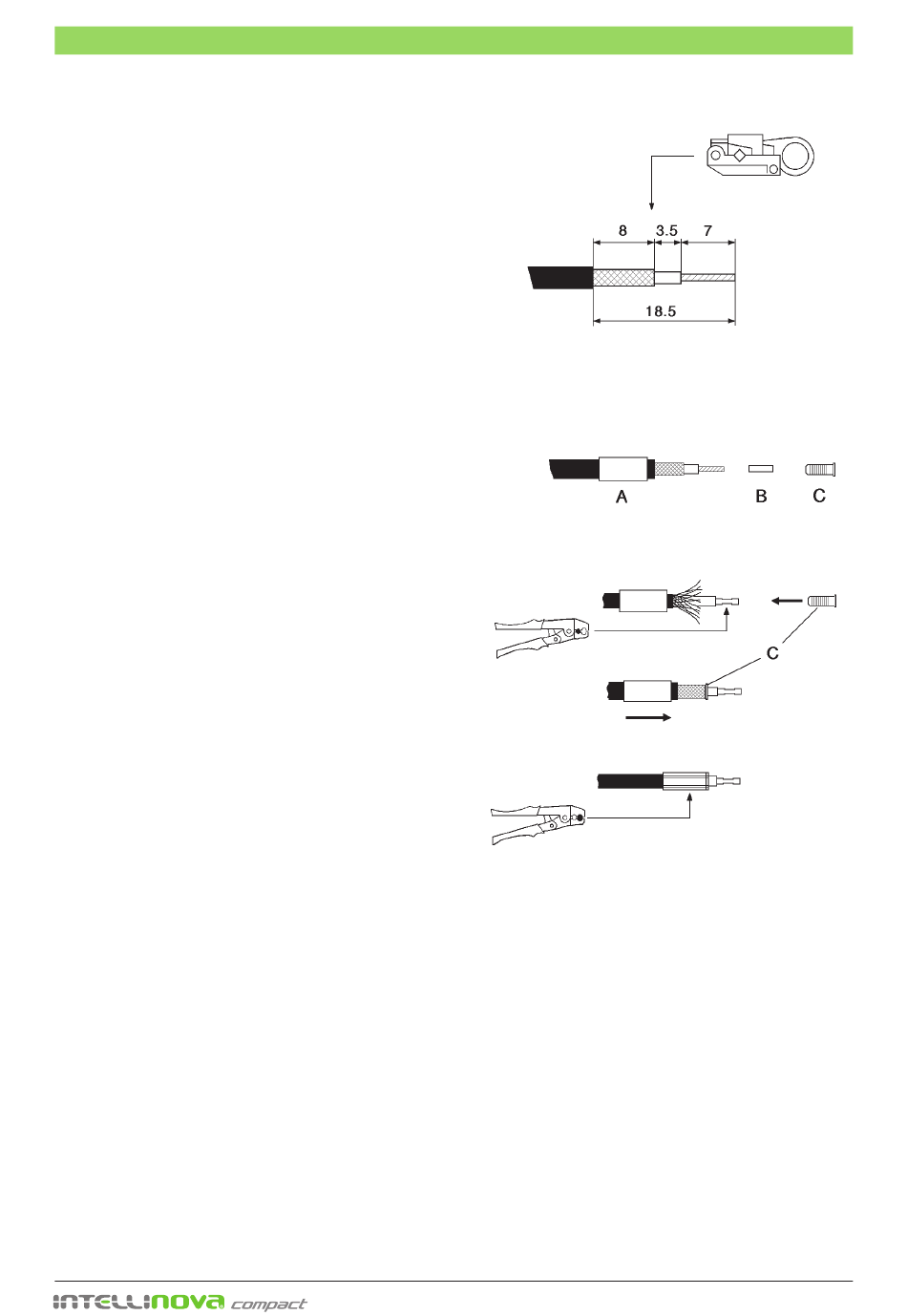

Fertigen des Koaxialkabels
Das Kabel ablängen. Die Crimphülse A auf das Kabel schie-
ben. Das Kabel mit einem Abisolierwerkzeug (SPM 81052)
wie in Abb. 1 gezeigt abisolieren.
Anschluss montieren
Den Kontaktstift B auf den Innenleiter stecken und gegen
das Dielektrikum drücken. Sicherstellen, dass alle Litzen er-
fasst wurden (s. Abb. 2) und den Kontaktstift ancrimpen.
Den Schirm durch Drehbewegung des Kabelendes absprei-
zen. Die Versteifungshülse C unter den Schirm schieben,
bis der Schirm am Bund der Versteifungshülse ansteht.
Versichern Sie sich, dass ca. 3 mm Isolation zwischen Bund
und Innenleiter vorhanden ist (C).
Die Crimphülse A über den Schirm, bis zum Bund der Ver-
steifungshülse, schieben. Die Hülsen wie in der Abbildung
gezeigt festcrimpen.
Lagerüberwachung
1.
2.
SPM 81026
SPM 81026
– 9 –
SPM 81052
SPM 71931 C
