Gebrauchsanleitung
Register
(1) Kontaktschutzkappe
(2) Elektrische Kontakte
(3) Feststellschraube
(4) Führungspin
(5) Feststellrad
(6) Batteriefachverriegelung
(7) Aussparung für das Kupplerkabel
(8) Autofokus-Punktauswahl
(9) AE-Lock
(10) Autofokus AN/AUS
(11) Auswahlknopf
(12) Auslöser
(13) Multifunktionsknopf
(14) Batteriefachdeckel-Halter
(15) Slot für Batteriefachdeckel
(16) Auswahlrad
(17) Vertikaler Modus AN/AUS
(18) Gurtöse
(19) Stativgewinde
(20) Akkuschiene
(21) Akkufächer
(22) Batterieschiene

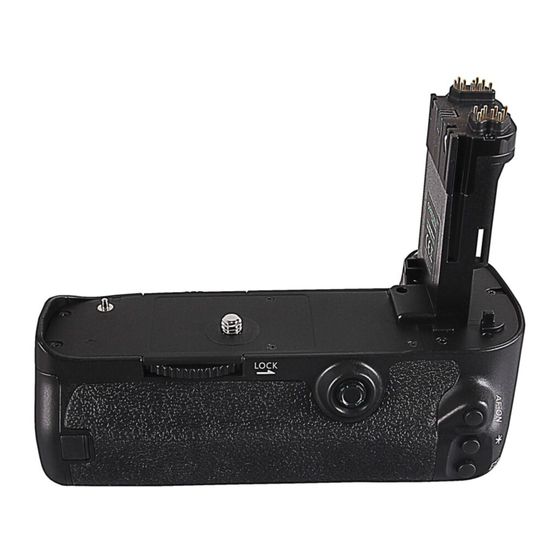

Der BG-E11H Batteriegriff kann mit zwei LP-E6 Akkus oder sechs AA-Batterien betrieben werden. Mit den zusätzlichen Bedienelementen
am Griff ist das Fotografieren auch bequem im vertikalen Modus möglich.
Sollten Sie den Griff im horizontalen Modus verwenden, schalten sie die Bedienelemente am Griff ganz einfach durch Taste (17) aus um
ein versehentliches Bedienen der Tasten zu vermeiden. Der Griff selbst kann nur durch den ON/OFF Knopf an der Kamera ausgeschaltet
werden.
Anbringen des Batteriegriffs
1. Entfernen Sie den Akku aus der Kamera (Abb.1).
2. Nehmen Sie den Batteriefachdeckel ab wie in Abb. 2 dargestellt.
3. Verstauen Sie den Deckel in dem dafür vorgesehenen Slot (Abb. 3-1). Bitte denken Sie daran, den Deckel bei Nichtbenutzung
des Batteriegriffs wieder an der Kamera anzubringen.
4. Drücken Sie dann das Cover an bis es einrastet (Abb 3-2).
5. Entfernen Sie die Schutzkappe von den elektrischen Kontakten bevor Sie den Batteriegriff anschließen. (Abb 4).
6. Richten Sie die Feststellschraube mit dem Stativgewinde der Kamera aus und schließen Sie den Griff an.
Ziehen Sie anschließend die Schraube mit dem Feststellrad fest (Abb 4-2).
•
Bitte legen Sie die Akkus/ Batterien ein, nachdem Sie den Griff an die Kamera angeschlossen haben. Anderenfalls kann es bei
der Ladestandanzeige/der Akkuanzeige zu Fehlern kommen.
•
Stellen Sie vor dem Entnehmen der Akkus/Batterien immer sicher, dass die Kamera auf "OFF" steht.
•
Bei längerer Nichtbenutzung empfehlen wir, die Batterien/Akkus aus dem Griff zu entnehmen.
•
Bitte setzen Sie die Kontaktschutzkappe wieder auf die elektrischen Kontakte, wenn der Griff von der Kamera getrennt wurde.
V 1
KJ-Vertrieb e.K.| Hogrevestraße 9 | 29223 Celle | Germany
Web: http://www.kj-vertrieb.de | E-Mail: info@kj-vertrieb.de
Batteriegriff für Canon EOS 7D Mark III| Seite 1/4
WEEE Nr.: DE54408633
