Sobald der Ofen mit Netzspannung verbunden ist, leuchtet jetzt am TC1 die linke
grüne Status LED.
Der Prozessor im TC1 wird hochgefahren (Vorgang kann einige Zeit in Anspruch
nehmen). Im Display erscheint kurzfristig ein Bild und danach ein Scrollbalken
weiter siehe Kapitel 6.

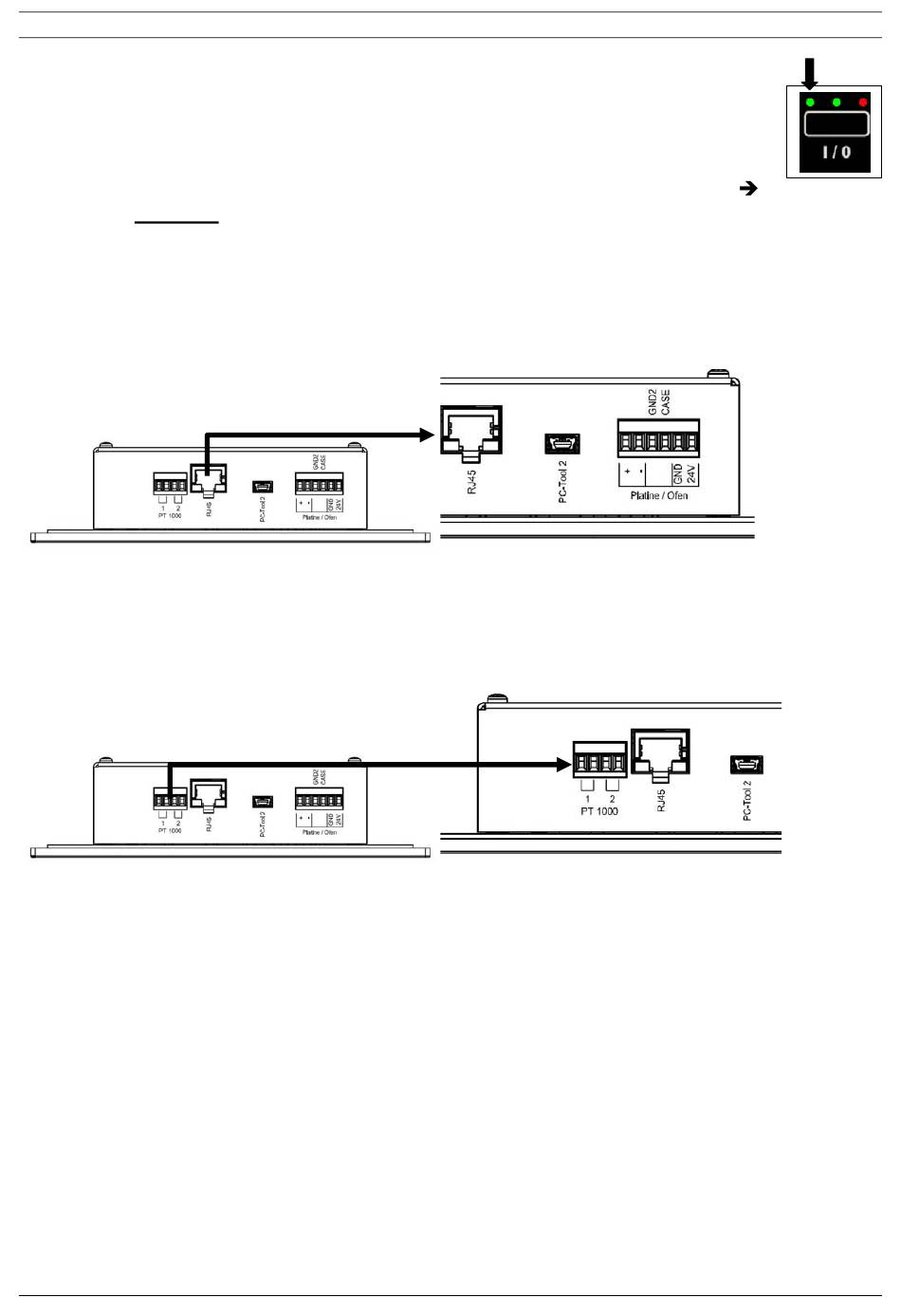

5.2 Zusatzschnittstelle RJ 45
Zur Systemerweiterung ist ein RJ45 Stecker mit Netzwerkschnittstelle vorhanden. Diese ist
derzeit noch ohne Funktion.
5.3 Anschlüsse PT-1000 - Fühler
Zur Systemerweiterung sind zwei Anschlüsse für zwei PT-1000-Fühler vorhanden. Auf
Anschluss 1 ist standardseitig ein PT-1000 zur Messung der Raumtemperatur angeschlossen.
Anschluss 2 ist für Systemerweiterungen vorgesehen und derzeit noch ohne Funktion.
