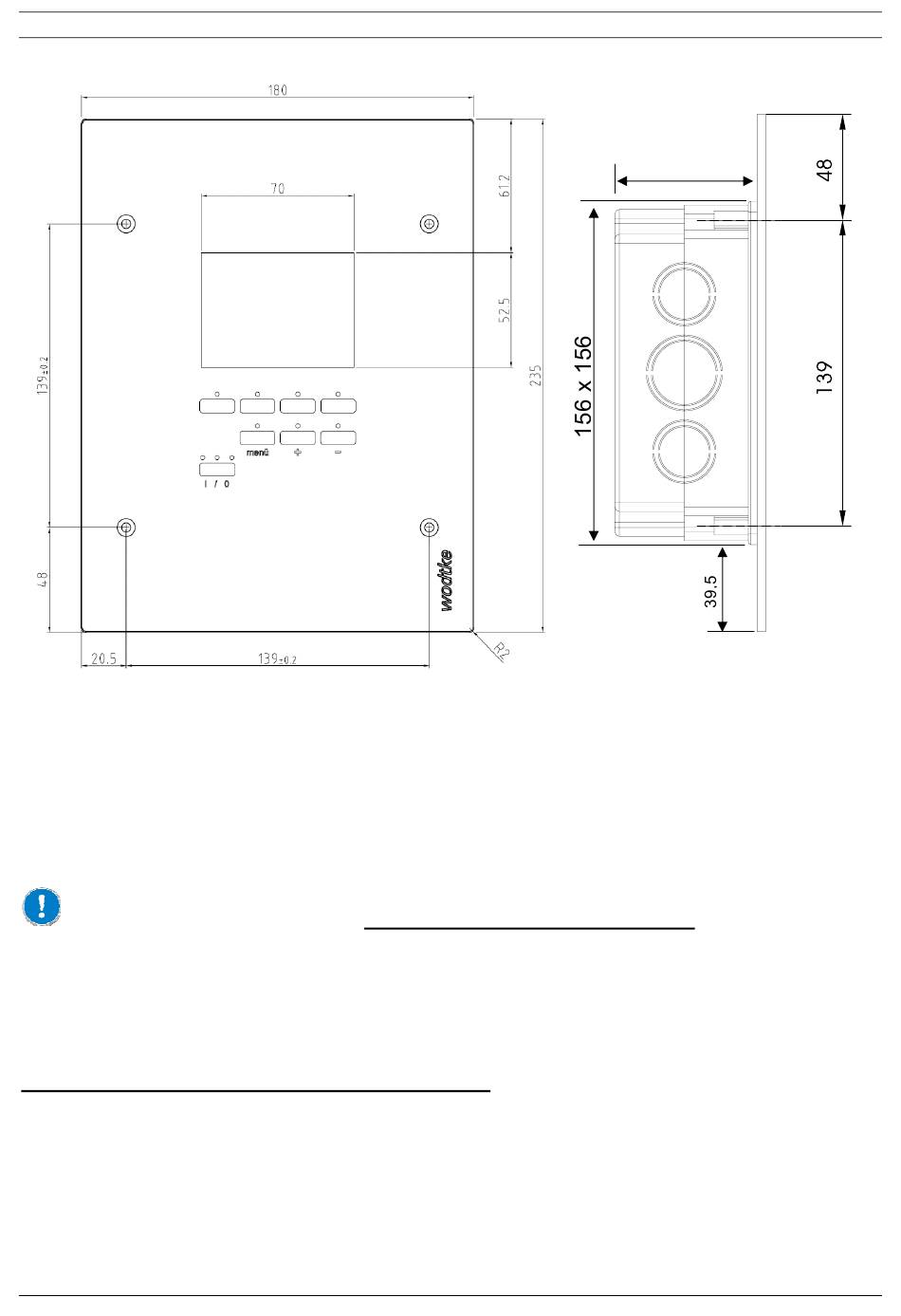

4.1 Maßzeichnung
5 Elektrischer Anschluss und Verkabelung
5.1 Verkabelung des TC1 mit der Ofensteuerung
Das TC1 arbeitet mit 24V DC Versorgungsspannung und wird direkt von der Steuerung des
Pellet-Primärofens versorgt (Anschlussklemmen "BB-S5"). Unbedingt auf die Polung und
Kennzeichnung der einzelnen Anschlussklemmen beachten.
Als Anschlusskabel darf nur das geschirmte Spezialanschlußkabel (Unitronic LiYCY 4 x
0,5 mm² - wodtke Art.-Nr. 095 459) verwendet werden. Der Schirm der Leitung muss beidseitig
(am TC1 und am Ofen) auf Masse gelegt werden. Hierzu muss eine standardseitige Kunststoff-
PG-Verschraubung am Ofen durch die mitgelieferte Metall-PG-Verschraubung ausgetauscht
werden. Am TC1 muß der Schirm der Leitung an einer Metallklemme am Gehäuse aufgelegt
werden.
Die Leitungslänge darf maximal 40 m betragen. Die Anschlussleitung (BUS-System) darf
nicht parallel oder zusammen mit normalen Stromkabeln verlegt werden.
Das TC1 darf nur spannnungsfrei mit dem Ofen verbunden oder vom Ofen getrennt werden.
Nach der Trennung wird das TC1 wieder frisch hochgefahren (gebootet). Dieser Vorgang kann
einige Zeit in Anspruch nehmen.
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Anleitung TC1_Ausgabe_2010_03_05.doc
65
Drucklegung 03/2010
Seite 5 / 28
Art.-Nr. 950 963
