7 Funktion / Bedienung
7.1 Gesamtübersicht Basis-Funktionalität
Das TC1 kann zusätzlich zum normalen Bedienboard (BB-S4) an Steuerungen ab S4
angeschlossen werden. Das TC1 (BB-S5) bietet die gleiche Funktionalität wie das normale
Bedienboard. Die Anzeigen am normalen Bedienboard und die Anzeigen/Texte im TC1 werden
synchronisiert. Aufgrund der Synchronisierung können die Anzeigen am TC1 etwas zeitversetzt
zum normalen Bedienboard erscheinen (dies stellt keinen Mangel dar). Jede Taste quittiert
einen Tastendruck mit Aufleuchten der darüber liegenden gelben LED (Ausnahme I/0-Taste),
da aufgrund der kapazitiven Sensoren keine mechanische Kraft benötigt wird. Die 3 Status-
LEDs über der I/O-Taste zeigen ausschließlich den Funktionsstatus des TC1 an.
Das TC1 hat gegenüber dem BB-S4 weitere 4 Zusatz-Funktionstasten. Diese 4 Zusatz-
Funktionstasten sind der jeweils im Display direkt darüber angezeigten Funktion zugeordnet.
H
H
Heizprogramm
Anzeige eingestellte Leistung in
kW. Der Ofen ist im Heizbetrieb.
H 8.0 = Heizprogramm 8 kW
Info
Kontroll - LEDs
gelb
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Anleitung TC1_Ausgabe_2010_03_05.doc
▼
3 Status-LEDs
grün - grün - rot
8.0
▲
?
Drucklegung 03/2010
Seite 10 / 28

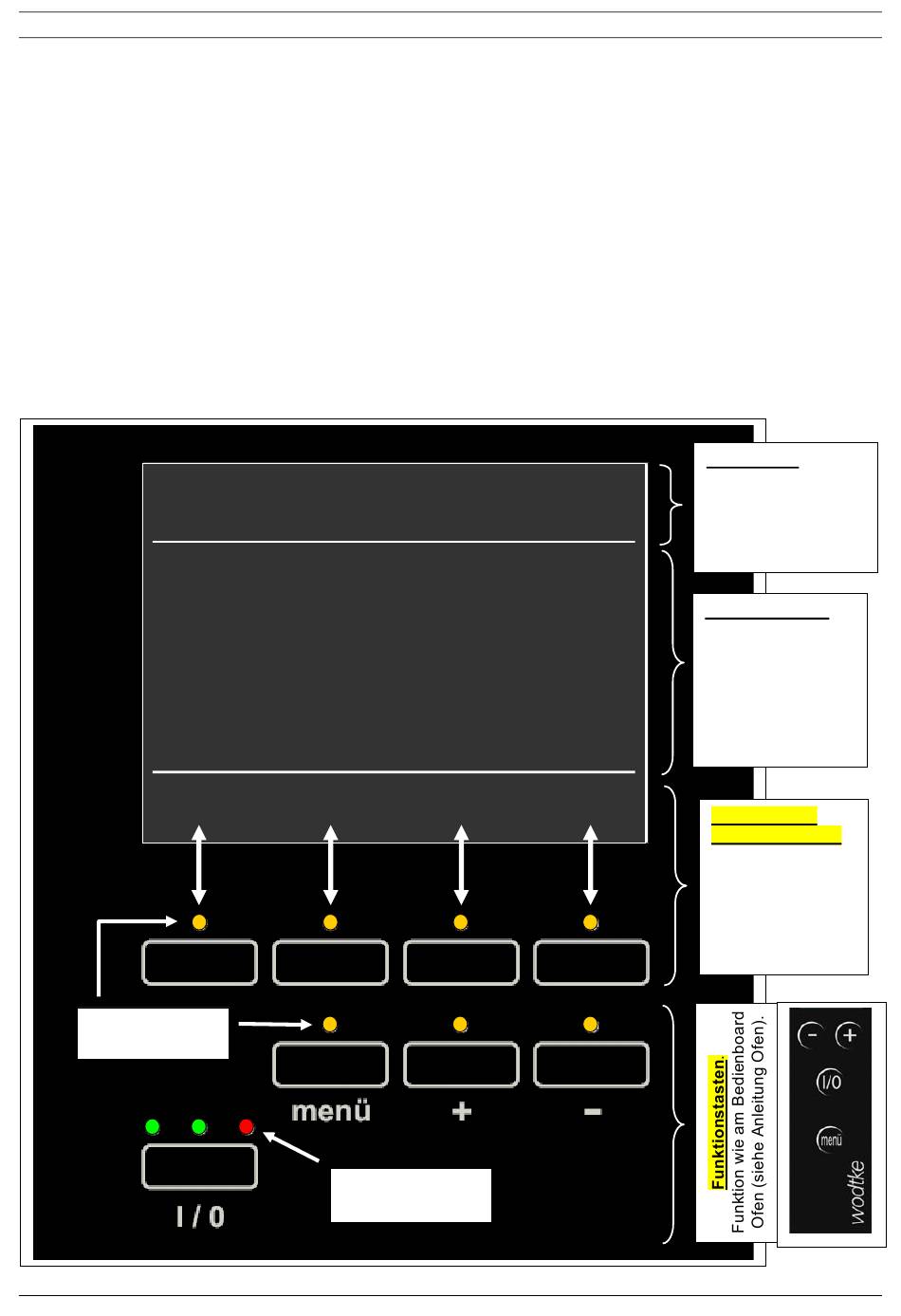

Befehlzeile (grün):
Betriebszustand +
Werte. Anzeige wie
am Bedienboard
Ofen (siehe
Anleitung Ofen).
Klartextanzeige.
Zeigt erläuternde
Texte zu den
angezeigten
Betriebszuständen.
Texte entsprechend
Kurzanleitung ab
S4.
TC1 - Zusatz-
Funktionstasten.
Funktion siehe
LCD - Anzeige
oberhalb der
jeweiligen Taste:
Info, etc.
Art.-Nr. 950 963
