2 Lieferumfang
Der Lieferumfang besteht aus dem TC1 inklusive integriertem Pt-1000 Temperaturfühler,
Befestigungsschrauben sowie Wandeinbaukasten mit Putzdeckel.
3 Typenschild
Das Typenschild befindet sich auf der Rückseite des TC1. Bitte tragen Sie hier die
dort befindliche Seriennummer ein, damit Ihnen diese bei Fragen oder im Servicefall
jederzeit zur Verfügung steht. Notieren Sie auch Ihr Kauf-/Einbaudatum.
Mein TC1 hat die Seriennummer:
4 Montage Wandeinbaukasten

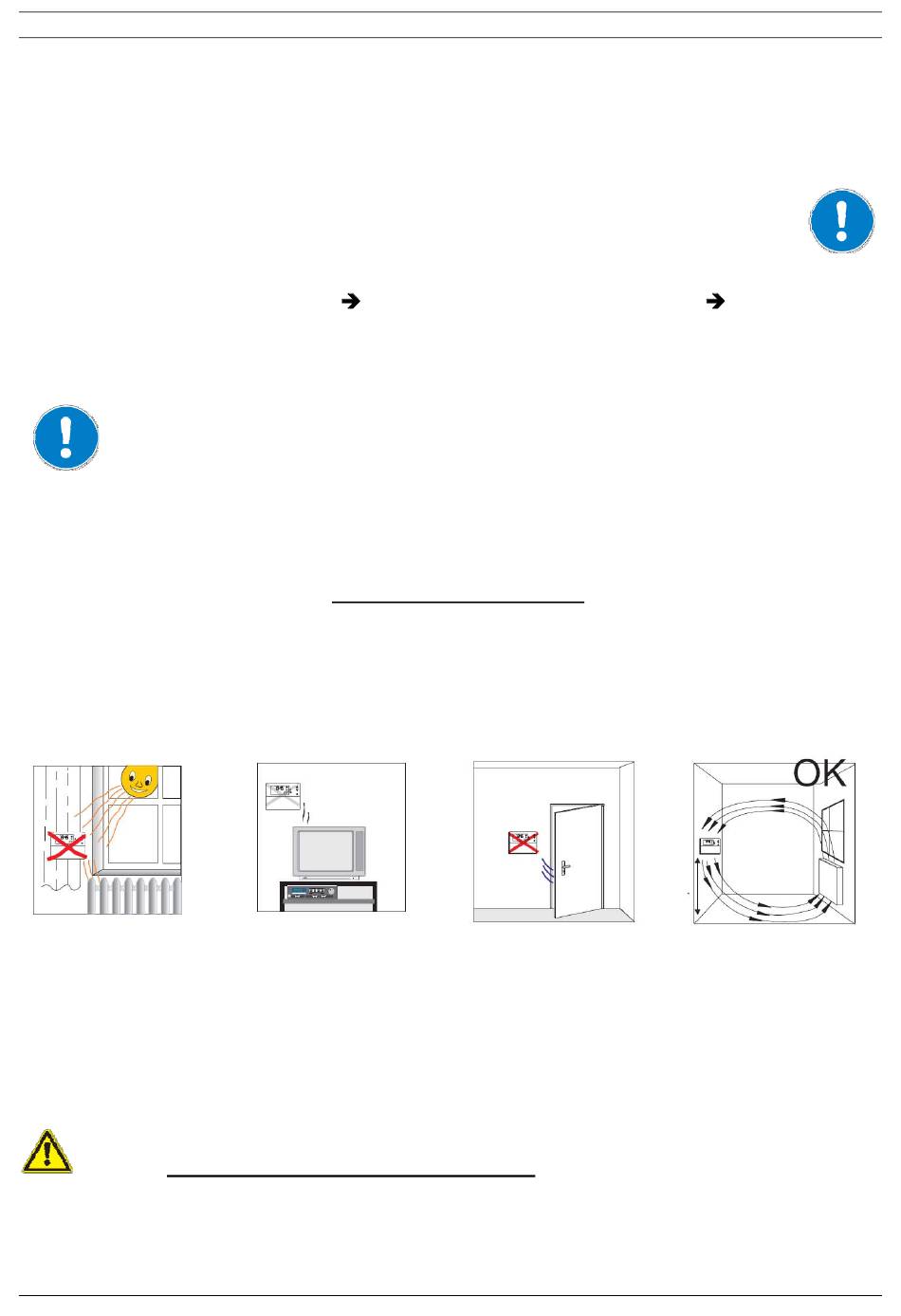

Achtung: zur Nutzung der Temperaturfunktionen (Komfort-Funktionalität) muss der
Einbauort so gewählt werden, dass die Temperaturmessung im TC1 möglichst
wenig beeinflusst wird. Beachten Sie hierzu folgende Hinweise:
• Platzieren Sie das TC1 nicht an einer Außenwand. Der ideale Platz befindet sich an einer
Innenwand auf etwa 1,5 m Höhe.
• Vermeiden Sie Plätze in der Nähe von Öfen, Fenstern, Vitrinen, Fernsehgeräten, Geräten
mit Wärmeabstrahlung und mit direkter Sonneneinstrahlung.
• Im Raum, in dem sich das TC1 befindet, wird die Temperatur gemessen und nach den
programmierten Vorgaben geregelt. Vermeiden Sie deshalb eine unbeabsichtigte
Beeinflussung der Temperaturmessung; ein Fehlverhalten der Regelung könnte eintreten.
• Achten Sie darauf, dass das Bus-Kabel zum TC1 nicht durch denselben Kabelkanal geführt
wird wie ein 230 V-Netzkabel und verlegen Sie es nicht parallel zu einem Kraftstromkabel.
Das TC 1 ist zur Montage in den mitgelieferten Wandeinbaukasten vorgesehen. Dem
Wandeinbaukasten liegt ein "Putzdeckel" für das bauseitige Verputzen des Wandeinbaukastens
bei. Wandeinbaukasten bauseits installieren und die Verkabelung fachgerecht verlegen.
Das TC1 wird, nach dem Anbringen der elektrischen Anschlüsse, von vorne in den
Wandeinbaukasten geschoben und mit den mitgelieferten Schrauben von vorne befestigt. Das
Lochbild der Glasfront entspricht dem Lochbild des Wandeinbaukastens.
Achtung: die Schrauben nur handfest anziehen. Das Frontglas des TC1 kann bei zu
starkem Anzugsmoment der Schrauben beschädigt werden (Absplitterungen + Risse). Dies
stellt einen unsachgemäßen Gebrauch dar. Derartige Schäden sind daher von Gewährleistung
und Garantie ausgenommen.
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Anleitung TC1_Ausgabe_2010_03_05.doc
____________ Einbau-/Kaufdatum:
_____________
Drucklegung 03/2010
Seite 4 / 28
Art.-Nr. 950 963
