Hifonics PLUTO IV Bedienungsanleitung Seite 9

FRONT

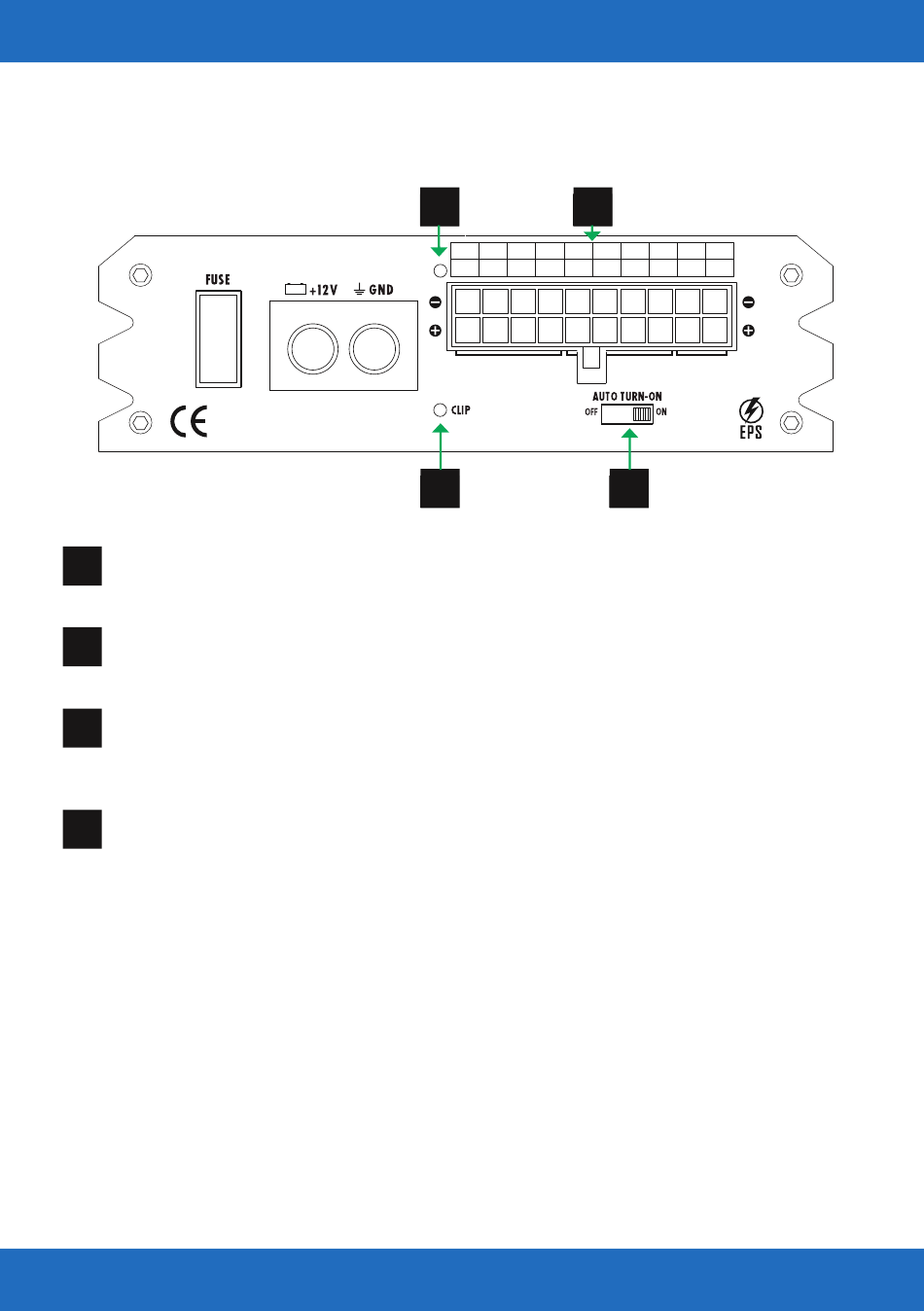

14 POWER/PROTECT
Leuchtet diese LED blau, ist der Verstärker betriebsbereit. Leuchtet diese rot, liegt eine Fehlfunktion
vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG auf Seite 12.
15 CLIP LED
Die CLIP LED leuchtet dann auf, wenn das Eingangssignal übersteuert ist. Drehen Sie dann die Reg-
ler LEVEL (siehe Abschnitt 8) entsprechend zurück bis die LED erlischt.
HIGH LEVEL INPUT
16
Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän-
ge (HIGH LEVEL INPUT) als Signaleingang verwenden. Schliessen Sie dazu die Lautsprecherkabel
des Steuergeräts über den beiliegenden Kabelbaumstecker an.
AUTO TURN-ON
17
Falls Ihr Steuergerät über keine Einschaltleitung (REM) verfügt, können Sie die automatische
Einschaltfunktion des Verstärkers verwenden. Bringen Sie dazu den Schalter AUTO TURN-ON
in Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergeräts durch einen
sogenannten "DC Offset" einen Spannungsanstieg auf 6 Volt und schaltet dann den Verstärker
ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker von selbst ab.
REM
R– L–
IN
REM
R+ L+
OUT
