DEUTSCH

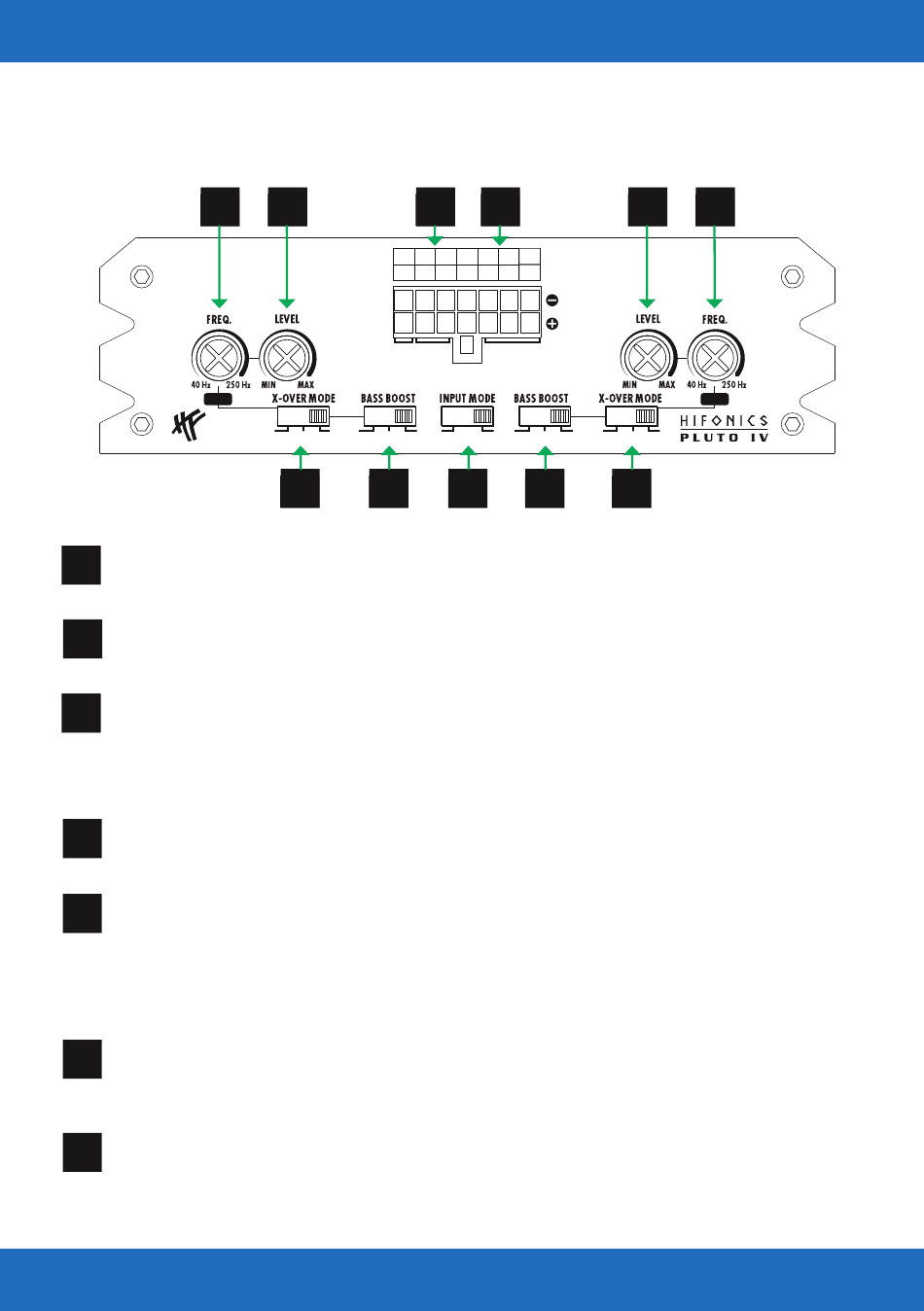

FUNKTIONSBESCHREIBUNG

7
FRONT
FREQ.
7
Diese Regler bestimmen die Trennfrequenz des Hoch- oder Tiefpassfilter am jeweiligen Kanalpaar.
Die Trennfrequenz ist von 40 Hz bis 250 Hz stufenlos regelbar. Siehe dazu Abschnitt 9.
8
LEVEL
Diese Regler bestimmen die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steu-
ergeräts) am jeweiligen Kanalpaar.
X-OVER MODE
9
Dieser Frequenzweichenschalter selektiert die gewünschte Betriebsart des jeweiligen Kanalpaars:
HPF:
Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar über FREQ.)
FULL:
Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt)
LPF:
Tiefpass-Modus (Frequenz wird nach oben begrenzt, regelbar über FREQ.)
BASS BOOST
10
Mit diesem Schalter können Sie am jeweiligen Kanalpaar die Bassanhebung (6dB oder 12dB) einstel-
len. In Schalterstellung 0dB erfolgt keine Bassanhebung.
INPUT MODE
11
Mit diesem Schalter kann eingestellt werden, ob der Verstärker mit nur einem Stereosignal (2CH) oder
mit zwei Stereosignalen (4CH) vom Steuergerät angesteuert werden soll. Nur in Schalterstellung 4CH
ist die Fader-Einstellung am Steuergerät wirksam.
In Schalterstellung 2CH wird das Eingangssignal von Kanalpaar FRONT (FL/FR) an REAR (RL/RR)
geleitet. Dadurch wird nur ein Stereosignal an den Eingängen FL/FR nötig.
OUTPUT
12
Die OUTPUT Cinch-Ausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung wei-
terer Verstärker wie z.B. den Monoblock PLUTO I. Verwenden Sie dafür den beiliegenden Cinch-Ka-
belbaum.
13
LOW LEVEL INPUT
Verbinden Sie die LOW LEVEL INPUT-Eingänge mit den Vorverstärkerausgängen des Steuergeräts.
Verwenden Sie dafür den beiliegenden Cinch-Kabelbaum.
8
8
12
REM
R–
L–
IN
REM
R+
L+
OUT
REM
OUTPUT
HPF
FULL
LPF
12dB
6dB
0dB
2CH
9
10
POWER
PROTECT
FULL POWER INPUT
13
FL–
FR–
RL–
RR–
FL+
FR+
RL+
RR+
LOW LEVEL INPUT
4CH
12dB
6dB
0dB
HPF
FULL
11
10
9
RL–
FL–
FR–
RR–
RR–
RL–
INPUT
INPUT
INPUT
INPUT
RL+
FL+
FR+
RR+
RR+
RL+
INPUT
INPUT
INPUT
INPUT
HIGH LEVEL
SPEAKER
INPUT
OUTPUT
8
7
REAR
LPF
FR–
FL–
GND
GND
FR+
FL+
+12V
+12V
LIMITED
POWER INPUT
