DIP-Schalter S1
Ist das ProData 2 über die RS485-Schnittstelle in einem
Bus integriert, muss je nach Platzierung des ProDa-
ta innerhalb des Segments ein Abschlusswiederstand
gesetzt werden (vgl. Kapitel RS485-Schnittstelle, Ab-
schlusswiderstände).
Über den DIP-Schalter S1 des ProData 2 ist eine Termi-
nierung innerhalb des Gerätes möglich.
Service-Taste S2
Die Service-Taste ist nur für die Benutzung durch ein-
gewiesene Service-Mitarbeiter bestimmt und sollte nicht
ohne Kenntnisse betätigt werden!

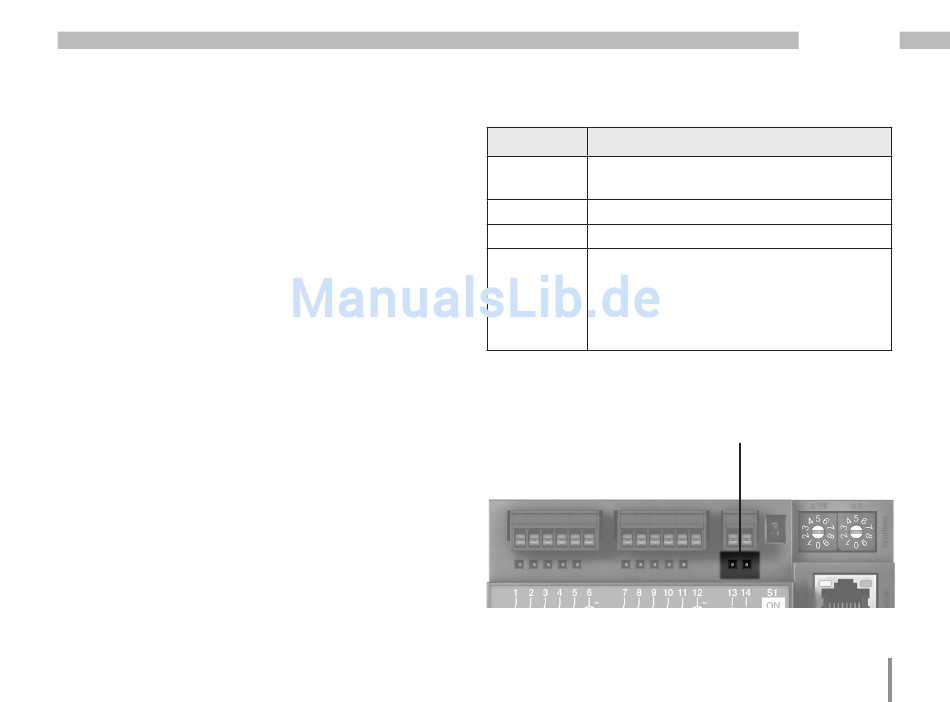

LED Gerätestatus
Die Status-LEDs unterhalb der RS485-Schnittstelle si-
gnalisieren unterschiedliche Zustände des Gerätes.
Während des Startvorgangs leuchten die rote und die
grüne LED gleichzeitig. Ist der Startvorgang abgeschlos-
sen (ca. 15 Sekunden) erlicht die rote LED - die grüne
LED zeigt den einwandfreien Betrieb des Gerätes an.
LED
Funktion
Rot/Grün
zeigt während der Startphase den Initi-
alisierungsprozess an (ca. 15 Sekunden
Grün
Gerät ist betriebsbereit
Rot
Gerätefehler
Rot/Grün
Ist der Startvorgang abgeschlossen
und beide LEDs leuchten weiterhin,
wurde die Initialisierungsphase unter-
brochen. Über die Software ist ein Ge-
räteupdate (Firmware) durchzuführen.
LED Gerätestatus
ProData II
27
