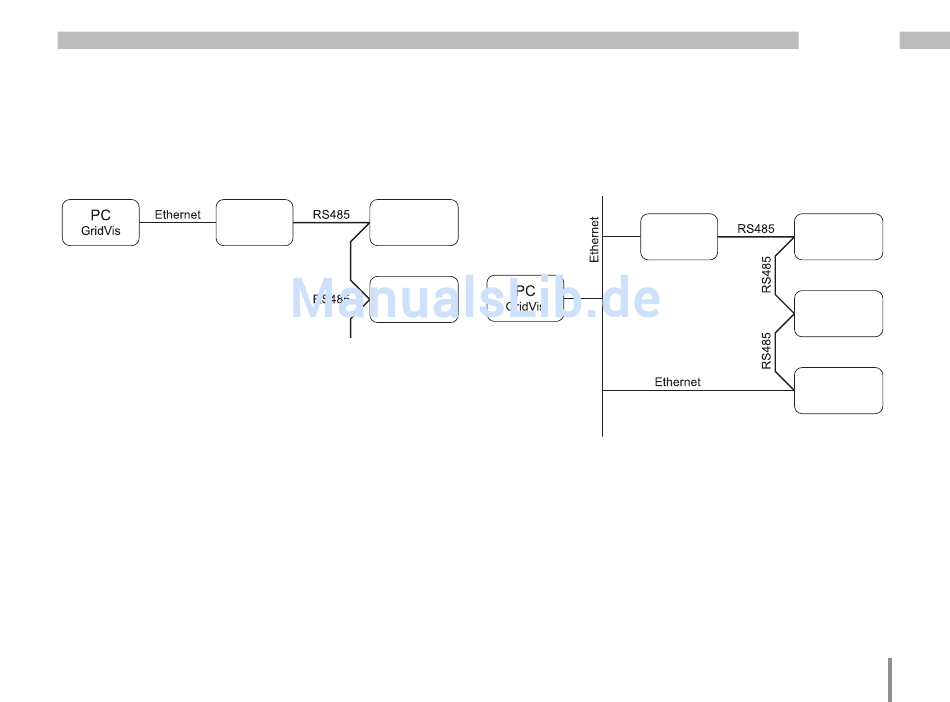

Anschluss eines ProData 2 mit Gateway-Funktion an ei-
nen PC über Ethernet.
ProData 2
(Gateway)
(gedrehtes Patchkabel)
Das ProData 2 kann in dieser Installation Anfragen (z.
B. von der Software GridVis) an ein Modbus-Slavegerät
weiterleiten. Es kann aber NICHT selbstständig Mod-
bus-Slavegeräte abfragen!
RS485-Modus: Gateway; Adresse 3=1
Anschluss eines ProData 2 als Modbus-Slavegerät.
UMG 103
(Modbus-Slave)
UMG 104
(Modbus-Slave)
Das ProData 2 ist als Modbus-Slave konfiguriert. Die
Kommunikation zum ProData 2 kann direkt über Ether-
net oder über den Modbus-Master erfolgen.
Das ProData 2 kann keine Ethernet-Abfragen zu einem
Modbus-Slavegerät weiterleiten!
RS485-Modus: Slave; Adresse 3=0
ProData II
ProData 2
UMG 103
(Modbus-Slave)
(Modbus-Slave)
UMG 104
(Modbus-Slave)
UMG 604
(Modbus-Master)
