janitza ProData 2 Betriebsanleitung Seite 39

PC mit GridVis-Software
Ethernet
ProData 2 UMG 104
als Slave 1 Slave 2
Modbus

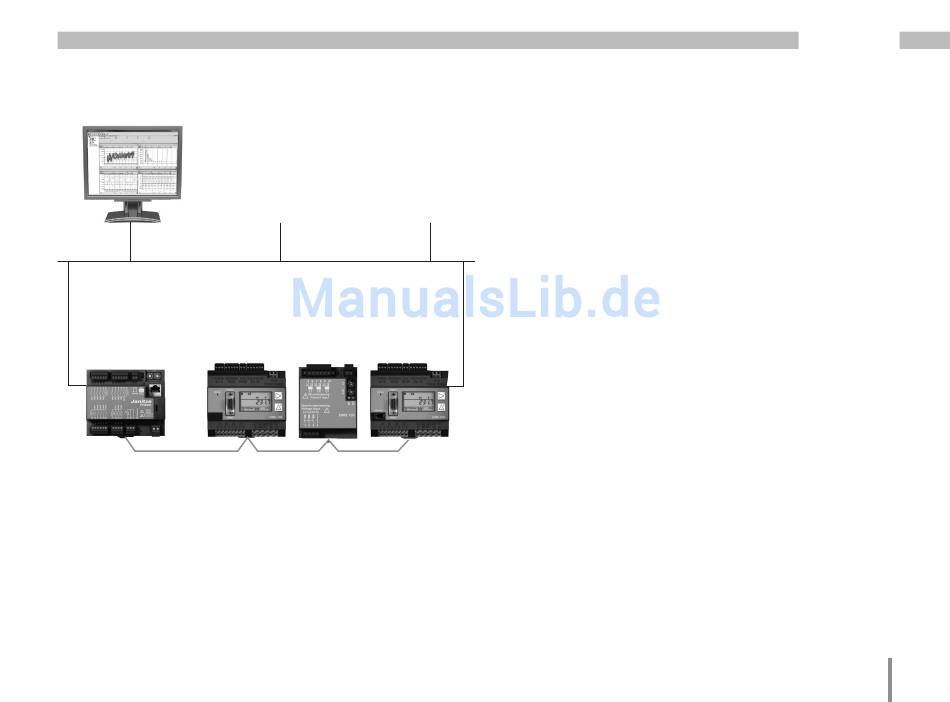

Abb.: Anschlussvariante mit ProData 2 als Modbus RTU
Slave-Gerät.
Das ProData 2 kann direkt über Ethernet angesprochen
werden — kann aber keine Ethernet-Anfragen zu einem
Modbus-Slavegerät weiterleiten! Das ProData 2 besitzt im
RS485-Bus eine Slave-Funktion und ist vom Mastergerät
(UMG 604) auslesbar. (RS485-Modus: Slave; Adr.3=0).
UMG 103 UMG 604
Slave 3 Master
Modbus Modbus
ProData II
