Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
7 Anschluss an Heizungen BBW46 und BDW46 von Webasto
Generell gibt es zwei Möglichkeiten, unser Modul an die Heizungen
anzuschließen.
Der Anschluss an die Leitungen der Uhr ist in Abb. 2 dargestellt.

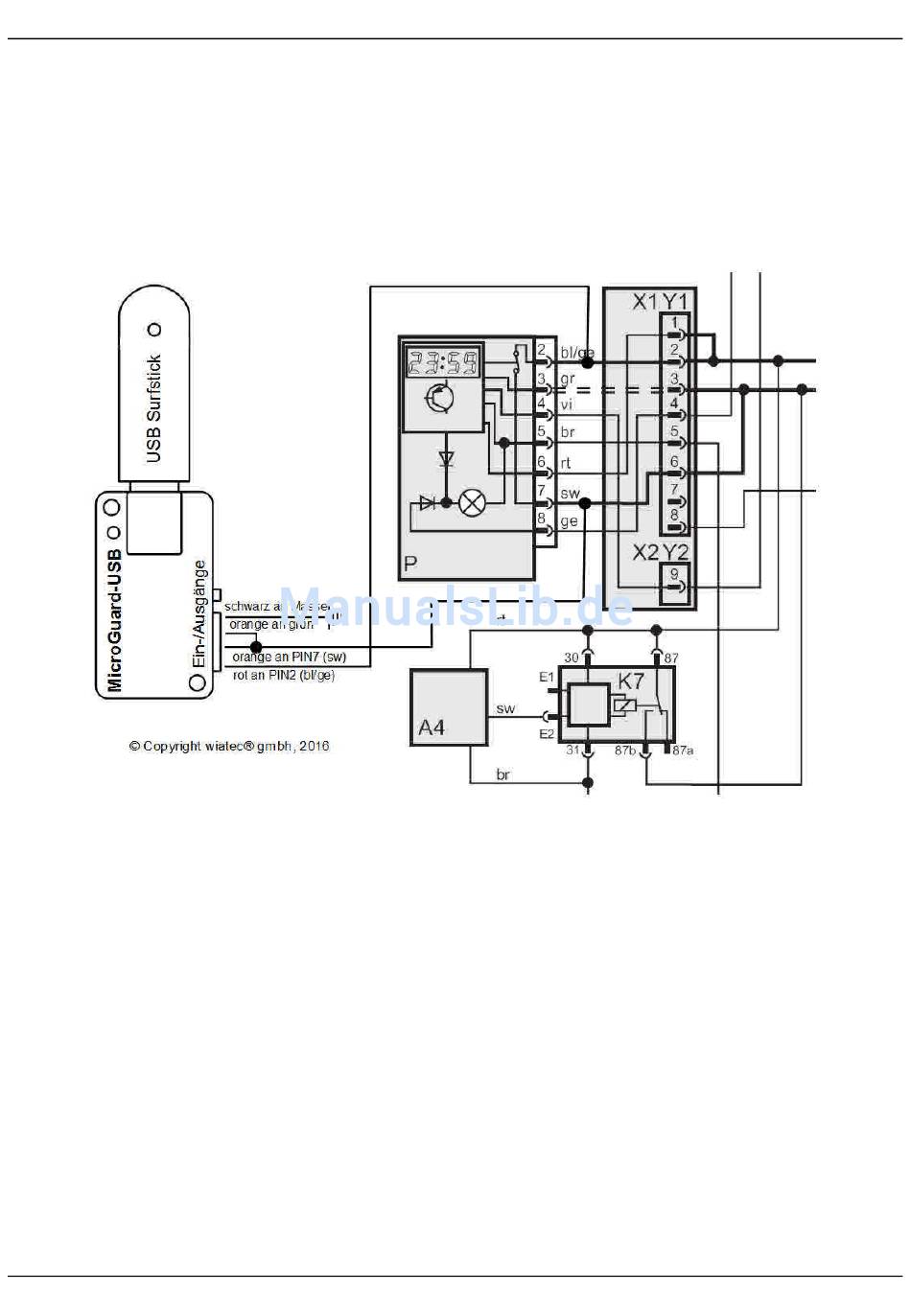

Abbildung 2: Anschluss des MicroGuard-USB Moduls an die Leitungen an der Uhr.
Verbindung zwischen grün und orange ist nur notwendig, wenn die aktive Rückmeldung
zum Schaltvorgang genutzt wird (siehe Beschreibung).
+12V (rote Leitung am Modul) und Einschaltsignal (orangene Leitung)
können direkt an den Zuleitungen zur Uhr abgegriffen werden.
Fahrzeugmasse ist ebenfalls an der braunen Leitung der Uhr verfügbar.
Verbindung zwischen grün und orange ist nur notwendig, wenn die aktive
Rückmeldung zum Schaltvorgang genutzt wird.
Der Anschluss direkt an die Schnittstellen der Heizung ist in Abb. 3
dargestellt. An den Steckern A und B der Standheizung können sowohl
Versorgungsspannungen, als auch die Signalleitung verbunden werden.
Seite 6 Überwachung | Benachrichtigung | Steuerung per Handy
