dirna Bergstrom TRP Dynamic Montageanweisungen Seite 92

TRP Dynamic
ES GE
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht an und die Anlage funktioniert nicht.
Kondensatorlüfter
Az Blau
N Schwarz
R Rot
V Grün
B Weiß
A Gelb
Na Orange
M Braun
WICHTIGER HINWEIS!
Abluftsensor
Gebläse
Frostschutzfühler
Sicherungskasten

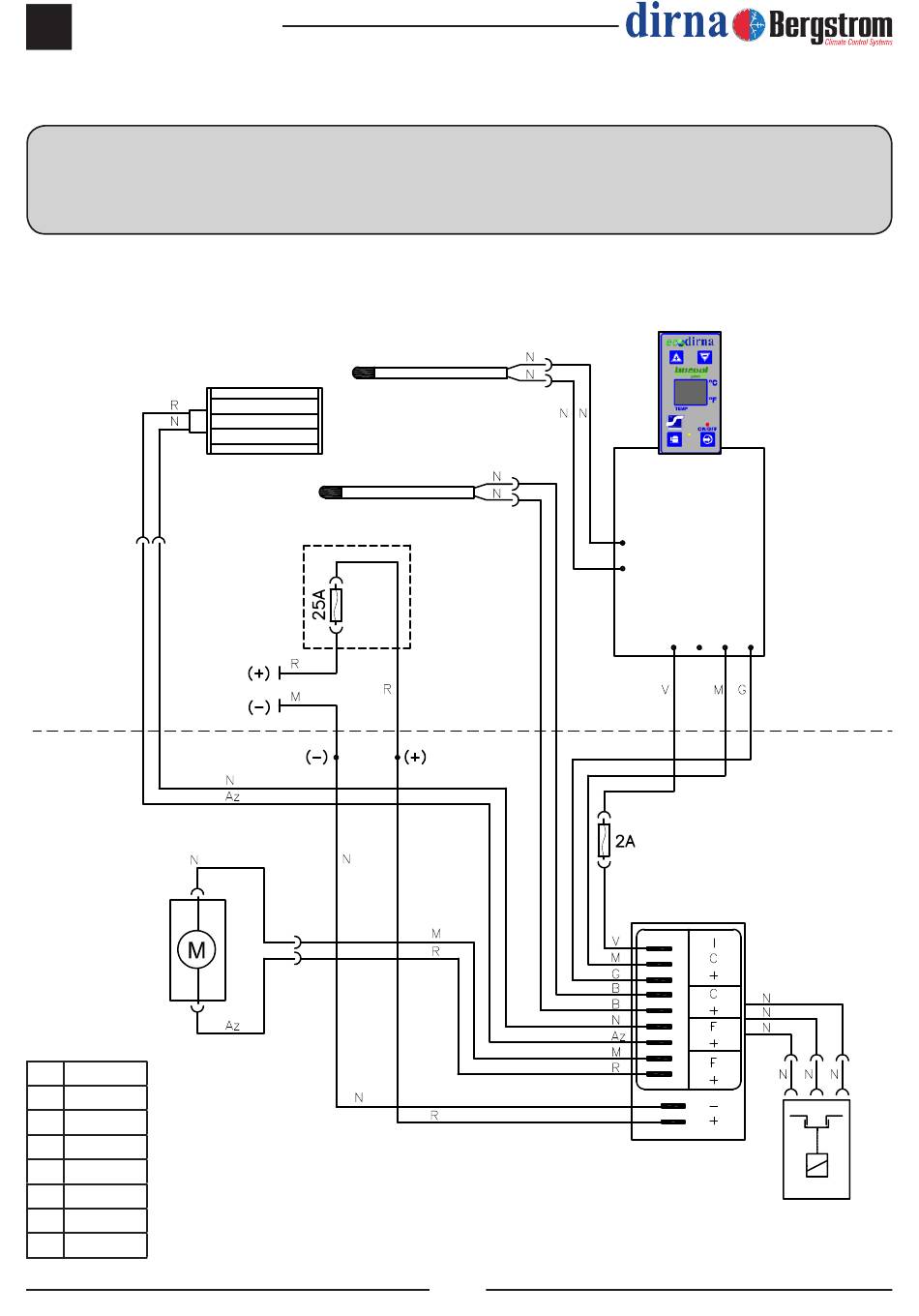

EURO 5 - Schaltplan
92
Air conditioning for vehicles
Elektroniksteuerung
Elektronikmodul des
Kompressors
Kompressor
