dirna Bergstrom TRP Dynamic Montageanweisungen Seite 23

TRP Dynamic
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera, el
panel de control no se enciende y el equipo no funciona.
Ventilador
del condensador
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
¡AVISO IMPORTANTE!
Sensor
de aire de retorno
Soplador
Sensor antihielo
Caja de fusibles
Air conditioning for vehicles

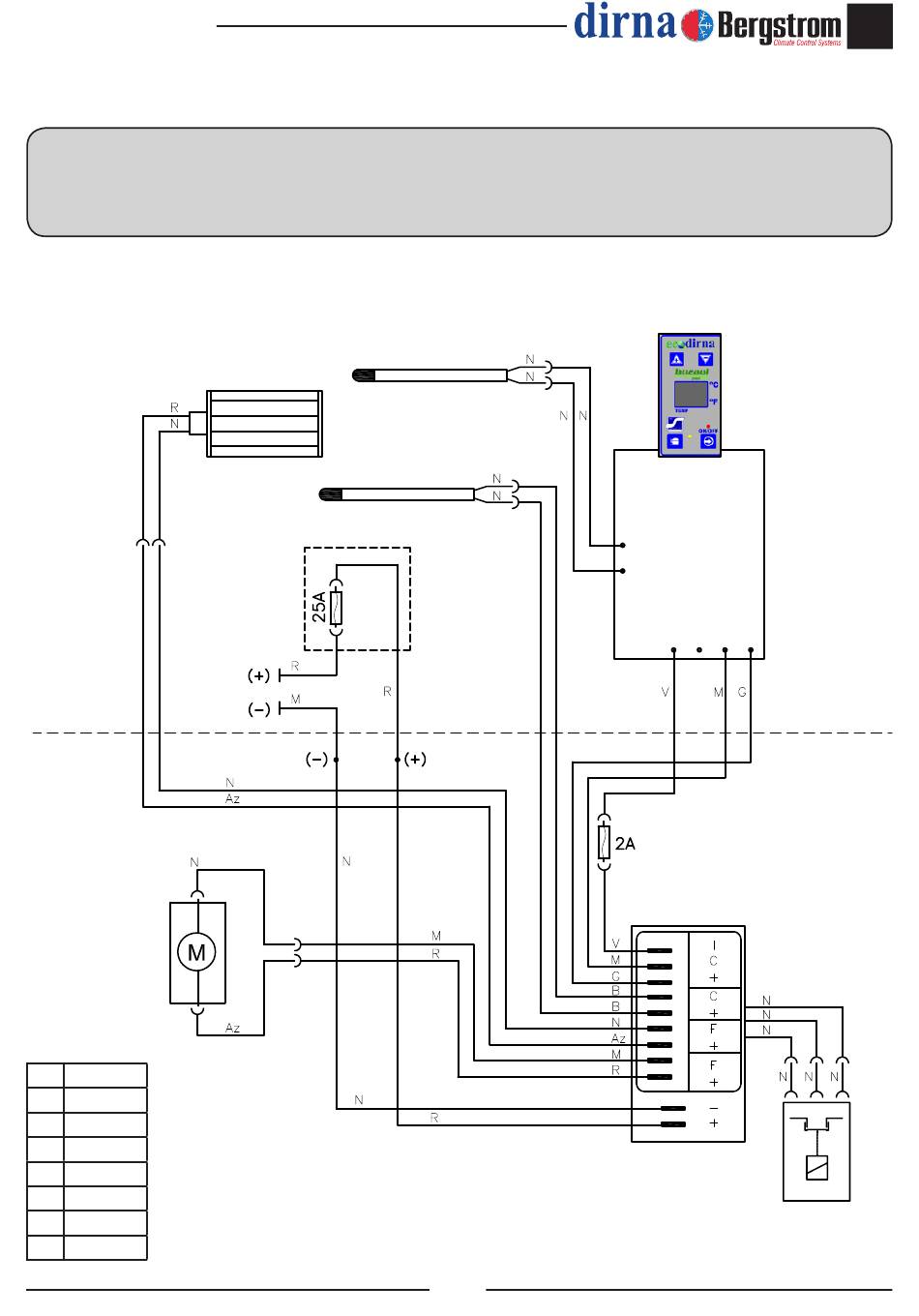

EURO 5 - Esquema Eléctrico
23
Control electrónico
Módulo electrónico
del compresor
Compresor
ES
