Toro 03636 Bedienungsanleitung
Dpa-schneideinheit mit 8 oder 11 messern und 17,8-cm-spindel zugmaschine der serie reelmaster 5010-h
Inhaltsverzeichnis
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
DPA-Schneideinheit mit 8 oder 11
Messern und 17,8-cm-Spindel
Zugmaschine der Serie Reelmaster
Modellnr. 03636—Seriennr. 315000001 und höher
Modellnr. 03637—Seriennr. 315000001 und höher
Form No. 3392-649 Rev A
®
*3392-649* A
5010-H
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 03636
Inhaltszusammenfassung für Toro 03636

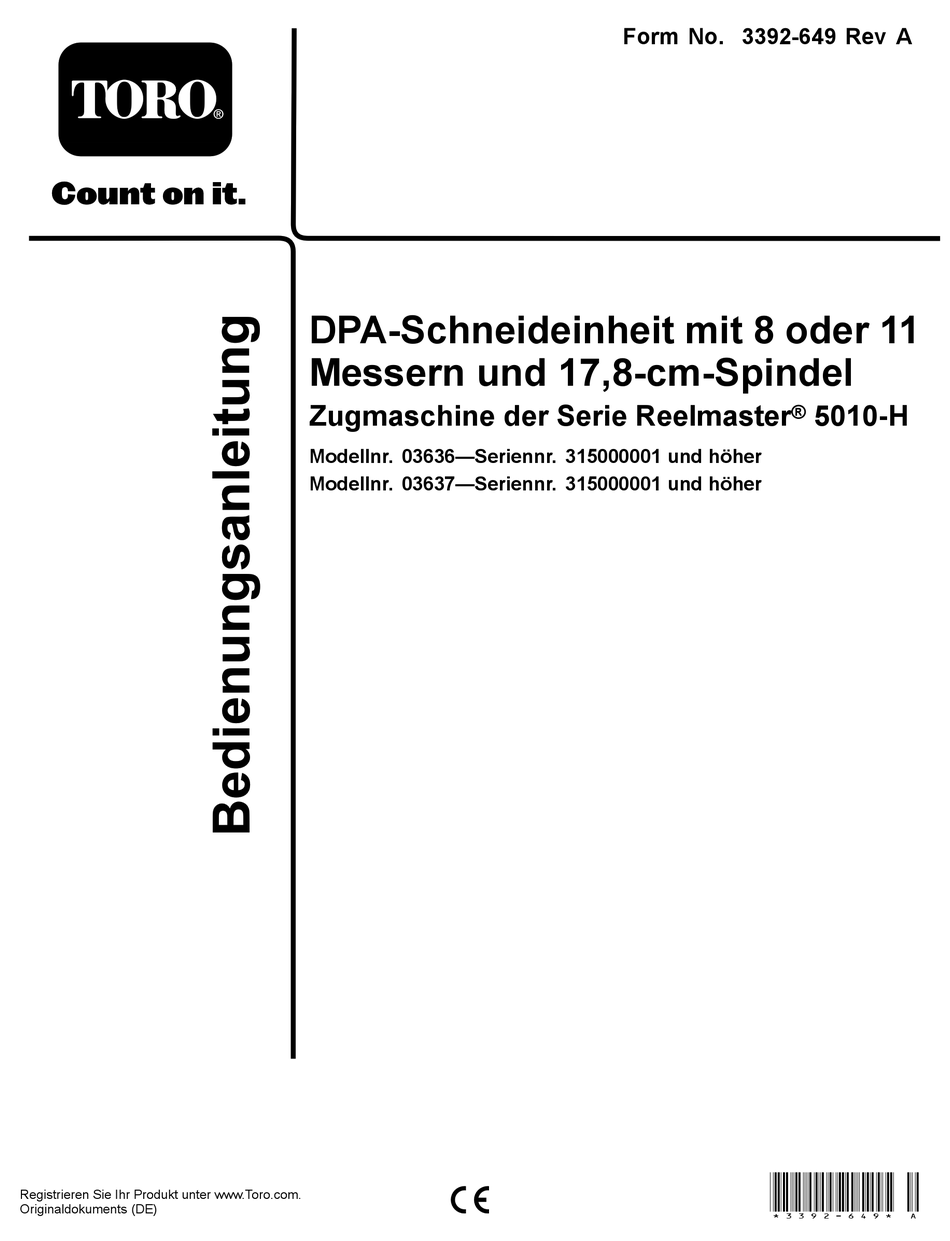

- Seite 1 Form No. 3392-649 Rev A DPA-Schneideinheit mit 8 oder 11 Messern und 17,8-cm-Spindel Zugmaschine der Serie Reelmaster ® 5010-H Modellnr. 03636—Seriennr. 315000001 und höher Modellnr. 03637—Seriennr. 315000001 und höher *3392-649* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Zubehörinformationen, Standort eines Händlers oder Sicherheit ..............3 Registrierung des Produkts kontaktieren. Sicherheits- und Bedienungsschilder ......3 Wenden Sie sich an den Toro Vertragshändler oder Einrichtung ..............4 Kundendienst, wenn Sie eine Serviceleistung, Toro 1 Prüfen der Schneideinheit ........4 Originalersatzteile oder weitere Informationen benötigen. -
Seite 3: Sicherheit
Sie den Betrieb aufnehmen. Ziehen Sie ebenfalls alle Vertragshändler. lockeren Muttern und Schrauben fest, um den sicheren • Kaufen Sie nur Toro Originalersatzteile und Zubehör, um Betriebszustand der Schneideinheit sicherzustellen. die optimale Leistung und Sicherheit zu gewährleisten. • Tragen Sie immer rutschfeste Arbeitsschuhe. Setzen Kaufen Sie nicht Universalersatzteile oder -zubehör... -
Seite 4: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Schneideinheit Prüfen der Schneideinheit. Verwenden Sie beim Kippen der – Keine Teile werden benötigt Schneideinheit den Ständer. – Keine Teile werden benötigt Einstellen des Heckschutzblechs. -
Seite 5: Einstellen Des Heckschutzblechs
Einstellen des Heckschutz- Anbringen der losen Teile blechs Für diesen Arbeitsschritt erforderliche Teile: Keine Teile werden benötigt Gerader Schmiernippel Verfahren O-Ring Meistens erhalten Sie die beste Verteilung, wenn das Heckschutzblech (Auswurf nach vorne) geschlossen Verfahren ist. In schweren oder nassen Bedingungen kann das Heckschutzblech geöffnet werden. -
Seite 6: Produktübersicht
Produktübersicht Technische Daten Schneideinheit Ballast 03636 54 kg 03637 55 kg Schneideinheitzubehör und -kits (siehe Ersatzteilkatalog für Bestellnummern) Bild 7 Hinweis: Das Zubehör und die Kits gelten für eine Schneideinheit (wenn nicht anders angegeben). 1. O-Ring Besen: Mehrere Besenstreifen, die in die spiralförmigen Groomermesser eingewebt sind, verbessern die 5. -
Seite 7: Betrieb
Betrieb Lange Heckrolle: Verringert Überlappungsmarkierungen und eine Unstimmigkeit zwischen Schneideinheiten für Grassorten, die in warmen Regionen verwendet werden Hinweis: Bestimmen Sie die linke und rechte Seite der (Bermuda, Zoysia, Paspalum). Maschine anhand der üblichen Einsatzposition. Hintere Hubzylinder: Manschetten sind an den Hubarmzylindern der Heckschneideinheit montiert, um die Vornehmen von Einstellungen Höhe der Schneideinheiten zu begrenzen. -
Seite 8: Einstellen Der Heckrolle
12. Testen Sie die Schnittleistung, indem Sie einen langen 4. Drehen Sie die Spindel so, dass ein Messer das Streifen des Toro Schnittleistungspapiers senkrecht Untermesser 25 mm vom Ende des Untermessers an zum Untermesser zwischen die Spindel und das der rechten Seite der Schneideinheit überquert. -
Seite 9: Begriffe In Der Schnitthöhentabelle
Bild 11 1. Distanzstück 3. Befestigungsflansch der Seitenplatte Bild 12 2. Rollenhalterung 1. Befestigungskopfschrauben der Seitenplatte 2. Heben Sie das Heck der Schneideinheit an und stellen Sie einen Block unter das Untermesser. 8. Stellen Sie die Kopfschrauben ein und ziehen sie mit 3. -
Seite 10: Hintere Distanzstücke
Groomer Im Allgemeinen sind nicht so aggressive oder normal aggressive Einstellungen besser für Grassorten geeignet, Dies sind die empfohlenen Schnitthöheneinstellungen, wenn die in warmen Regionen verwendet werden (Bermuda, ein Groomer an der Schneideinheit montiert ist. Paspalum, Zoysia), für Grassorten, die in kühlen Regionen verwendet werden (Bent, Bluegrass, Rye) werden normale oder etwas aggressivere Einstellungen benötigt. - Seite 11 Schnitthöhentabelle Dies sind die empfohlenen Schnitthöheneinstellungen, wenn ein Groomer an der Schneideinheit montiert ist. Schnitthöhenein- Schnittschärfe Anzahl der hinteren Anzahl der Mit installiertem stellung Distanzstücke Kettenglieder Groomer** 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger Normal Mehr 1,56 cm...
-
Seite 12: Einstellen Der Schnitthöhe
Hinweis: Wenn Sie die U-Halterung am Hubarm im unteren Loch montieren, vergrößert sich der Neigungswinkel der Heckrolle um 2,3 Grad. Einstellen der Schnitthöhe Hinweis: Für Schnitthöhen über 2,54 cm müssen Sie das Kit für die hohe Schnitthöhe installieren. 1. Lösen Sie die Sicherungsmuttern, mit denen die Schnitthöhenarme an den Seitenplatten der Schneideinheit befestigt sind (Bild... -
Seite 13: Anpassen Der Rasenausgleichseinstellungen
Federstange an, bis die komprimierte Länge der Feder 6,9 mm 9,5-38,1 mm EdgeMax® (Modell 15,9 cm beträgt (Bild 19). 03636) Hinweis: Verkürzen Sie die Federlänge um 12,7 mm, Standard (optional) 6,9 mm 9,5-38,1 mm wenn Sie in unebenem Terrain arbeiten. Heavy-Duty... - Seite 14 Untermessers erneuern oder die Schneideinheit nachschleifen, um die für einen genauen Schnitt erforderlichen scharfen Kanten zu erhalten (weitere Angaben finden Sie in der Toro Anleitung zum Schärfen von Spindel- und Sichelmähern). Ein leichter Kontakt ist stets ideal. Wenn nicht beständig ein leichter Kontakt gewährleistet werden kann, schärfen sich...
-
Seite 15: Warten Des Untermessers
Erweiterte niedrige 120-1640 5,6 mm 4,8 mm 10/10 Grad Schnitthöhe (optional) EdgeMax® 108-9095 6,9 mm 4,8 mm 10/5 Grad (Modell 03636) Standard (optional) 108-9096 6,9 mm 4,8 mm 10/5 Grad Heavy-Duty (optional) 110-4074 9,3 mm 4,8 mm 10/5 Grad Empfohlene Schleifwinkel für das Untermesser oben... -
Seite 16: Wartung
Wartung Warten des Untermesserträ- gers Schmierung Entfernen des Untermesserträgers Jede Schneideinheit hat fünf Schmiernippel (Bild 23), die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis 1. Drehen Sie die Einstellschrauben des eingefettet werden müssen. Untermesserträgers nach links, damit sich der Abstand zwischen Untermesser und Spindel vergrößert Die Frontrolle und Heckrolle haben zwei Schmierstellen und (Bild 24). -
Seite 17: Montieren Des Untermesserträgers
Hinweis: Bewahren Sie die zwei Nylonscheiben und eine der Scheiben aus gestanzten Stahl an jedem Ende des Untermesserträgers auf (Bild 26). Bild 26 1. Schraube des 3. Metallscheibe Untermesserträgers 2. Mutter 4. Nylonscheibe Montieren des Untermesserträgers 1. Montieren Sie den Untermesserträger. Positionieren Sie die Befestigungsohren zwischen der Scheibe und dem Untermesserträgereinsteller. -
Seite 18: Warten Der Hd-Dpas (Dual Point Adjuster)
Warten der HD-DPAs (Dual 4. Legen Sie eine Wellenscheibe auf die Einstellerwelle und schieben Sie die Welle auf die Flanschbüchsen im Point Adjuster) Schneideinheitrahmen (Bild 28). 1. Entfernen Sie alle Teile (siehe Installationsanleitung für 5. Befestigen Sie die Einstellerwelle mit einer Flachscheibe das HD-DPA-Kit und Bild 28). - Seite 19 Ende vorhanden ist, ziehen Sie jedoch nicht zu stark an oder verbiegen Sie die Seitenplatten. Hinweis: Die Scheiben innen können einen Abstand aufweisen (Bild 28). 15. Ziehen Sie die Mutter an jedem Untermesserträgerein- steller an, bis die Druckfeder ganz zusammengedrückt ist, lösen Sie die Mutter dann um eine halbe Umdrehung (Bild 28).
-
Seite 20: Warten Der Rolle
Warten der Rolle der Rollen benötigt werden. Der Werkzeugkasten zum Überholen der Rolle enthält alle Werkzeuge und die Für das Warten der Rolle sind ein Kit zum Überholen der Installationsanweisungen, die für eine Überholung der Rollen Rolle und ein Werkzeugkasten (Bild 29) erhältlich. - Seite 21 Hinweise:...
-
Seite 22: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 23 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 24 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
