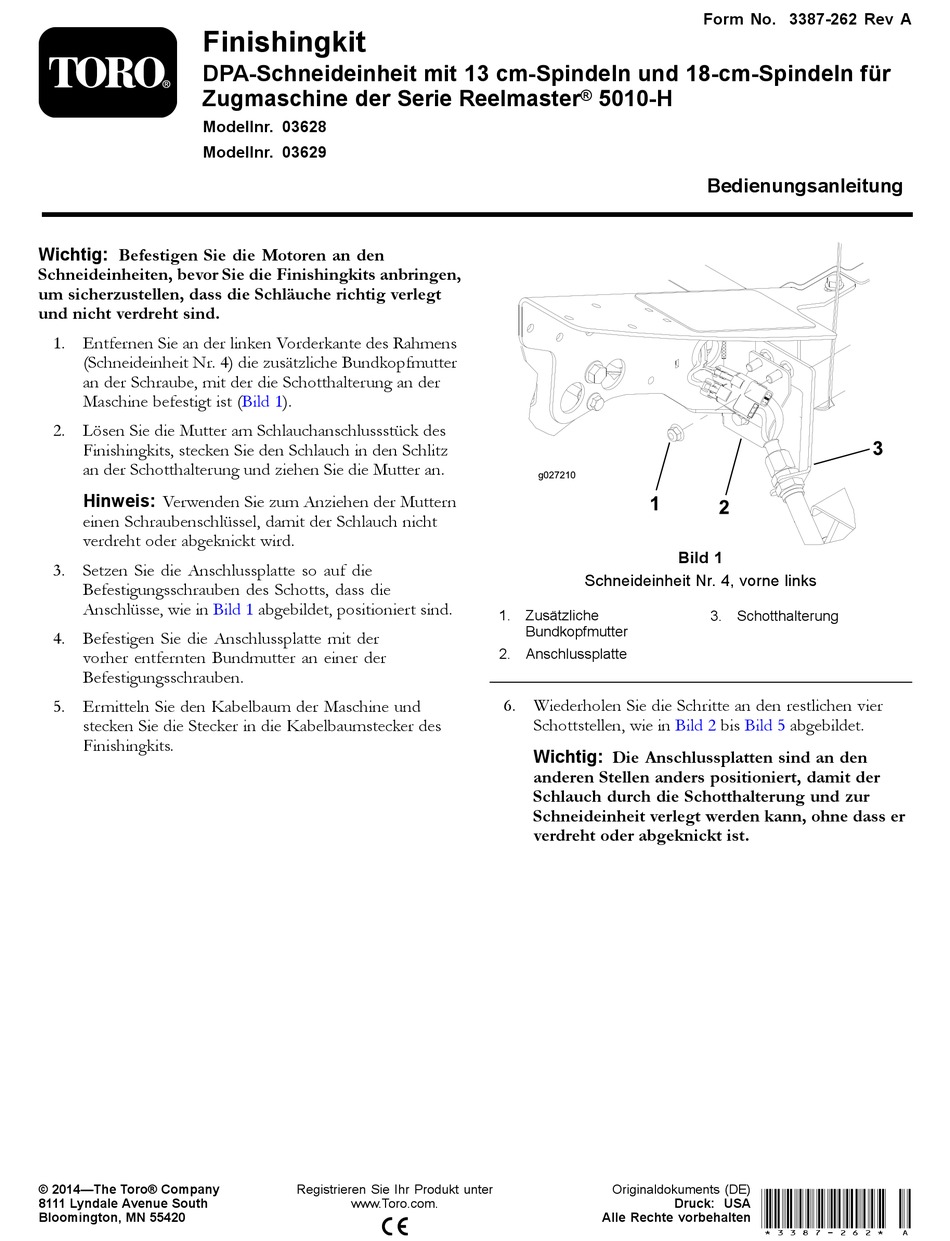

Toro 03628 Bedienungsanleitung

Finishingkit
DPA-Schneideinheit mit 13 cm-Spindeln und 18-cm-Spindeln für

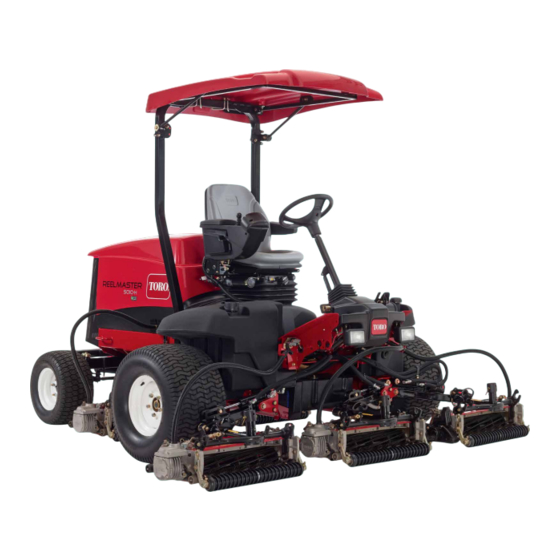

Zugmaschine der Serie Reelmaster
Modellnr. 03628
Modellnr. 03629
Wichtig: Befestigen Sie die Motoren an den
Schneideinheiten, bevor Sie die Finishingkits anbringen,
um sicherzustellen, dass die Schläuche richtig verlegt
und nicht verdreht sind.
1. Entfernen Sie an der linken Vorderkante des Rahmens
(Schneideinheit Nr. 4) die zusätzliche Bundkopfmutter
an der Schraube, mit der die Schotthalterung an der
Maschine befestigt ist
2. Lösen Sie die Mutter am Schlauchanschlussstück des
Finishingkits, stecken Sie den Schlauch in den Schlitz
an der Schotthalterung und ziehen Sie die Mutter an.
Hinweis: Verwenden Sie zum Anziehen der Muttern
einen Schraubenschlüssel, damit der Schlauch nicht
verdreht oder abgeknickt wird.
3. Setzen Sie die Anschlussplatte so auf die
Befestigungsschrauben des Schotts, dass die
Anschlüsse, wie in Bild 1
4. Befestigen Sie die Anschlussplatte mit der
vorher entfernten Bundmutter an einer der
Befestigungsschrauben.
5. Ermitteln Sie den Kabelbaum der Maschine und
stecken Sie die Stecker in die Kabelbaumstecker des
Finishingkits.
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
(Bild 1).
abgebildet, positioniert sind.
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 5010-H
g027210
1
Schneideinheit Nr. 4, vorne links
1. Zusätzliche
Bundkopfmutter
2. Anschlussplatte
6. Wiederholen Sie die Schritte an den restlichen vier
Schottstellen, wie in Bild 2
Wichtig: Die Anschlussplatten sind an den
anderen Stellen anders positioniert, damit der
Schlauch durch die Schotthalterung und zur
Schneideinheit verlegt werden kann, ohne dass er
verdreht oder abgeknickt ist.
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3387-262 Rev A
Bedienungsanleitung
2
Bild 1
3. Schotthalterung
bis Bild 5 abgebildet.
*3387-262* A
3
