Auswertegerät SLVA-4Kplus
Schaltbeispiele
Bild 10.3 zeigt ein Anschlussschema für gepulstes Not-Aus. In diesem Schema ist ein me-
chanischer Schutz des Not-Aus-Kabels nicht erforderlich. Der Not-Aus-Schalter muss
zum Schalten von kleinen Strömen geeignet sein. Die DIP-Schalter sind auf XX11 XX11
einzustellen.
In den DIP-Schalterstellungen XX00 XX00 und XX01 XX01 funktioniert
das gepulste Not-Aus ebenfalls. Es wird aber nicht auf Gleichzeitigkeit
der Kanäle überwacht. Daher wird ein Kurzschluss in einem Kanal, z. B.
von SLVA-4Kplus Anschluss15 zu SLVA-4Kplus Anschluss 31, dann
nicht aufgedeckt!
gn
rd
Restart
Test
Die Beschaltung der
Anschlüsse 20 ... 25
wird hier nicht ange-
geben

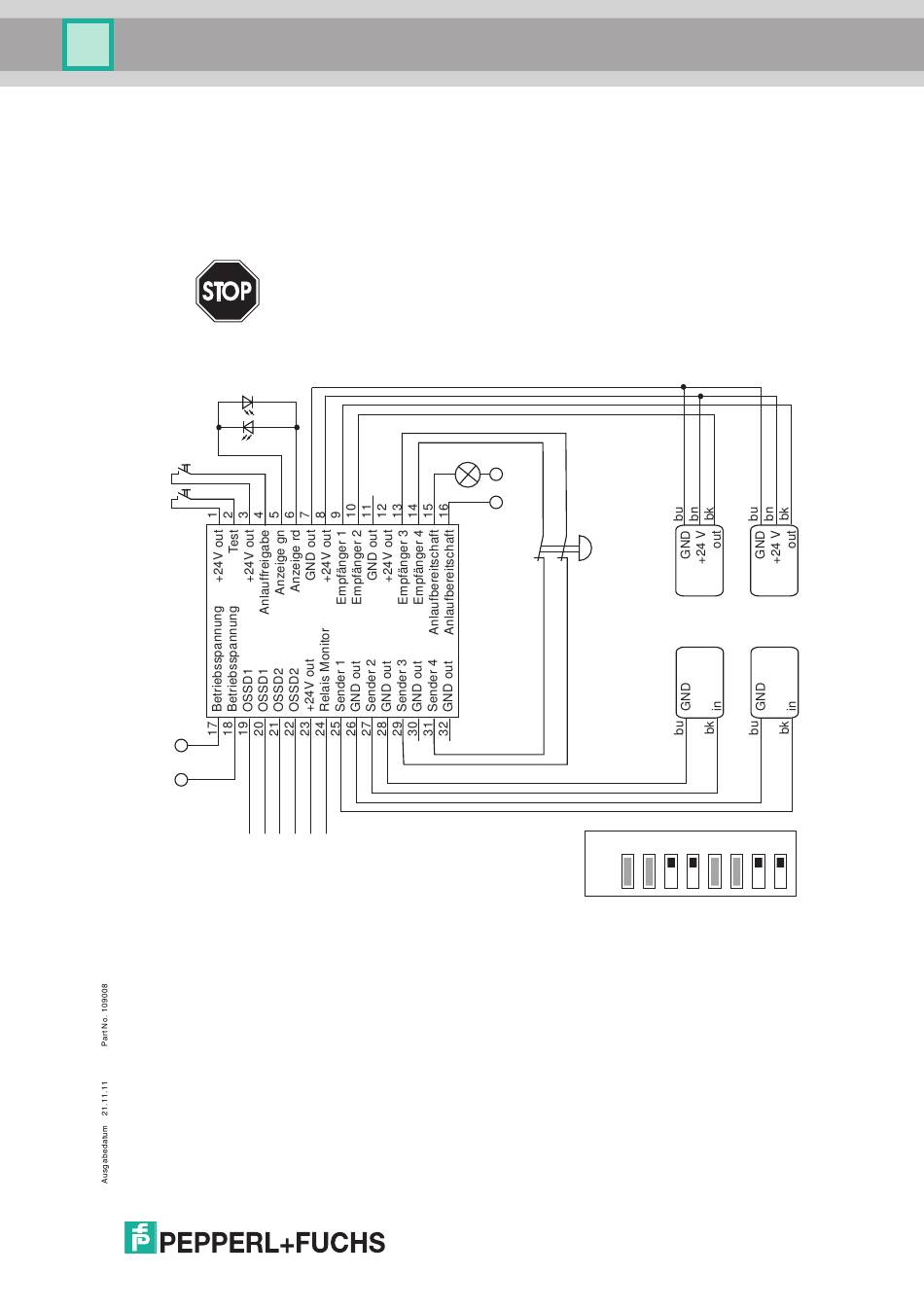

Bild 10.3: Anschlussschema bei Betrieb mit 2 Lichtschranken und gepulstem Not-Aus
