Auswertegerät SLVA-4Kplus
Produktbeschreibung
2.6

Leuchtmelder

2.6.1 Interne Leuchtmelder des Auswertegeräts
Die Positionen der Leuchtmelder des Auswertegerätes sind in der Tabelle 2.4 schema-
tisch dargestellt. Die Ziffernanzeige zeigt die Betriebs- und Fehlerzustände der BWS an
(siehe Abschnitt 9). Im Fehlerzustand blinkt der Dezimalpunkt der 7-Segmentanzeige. Die
Leuchtmelder R1-R4 (gelb) zeigen den Empfangszustand der angeschlossenen Licht-
schranken oder des angeschlossenen Not-Aus-Kreises an. Der Leuchtmelder OSSDs
(ON = gn, OFF = rd) zeigt den Zustand der Sicherheitsausgänge (OSSDs) an.
LED
7-Segmentan-
zeige

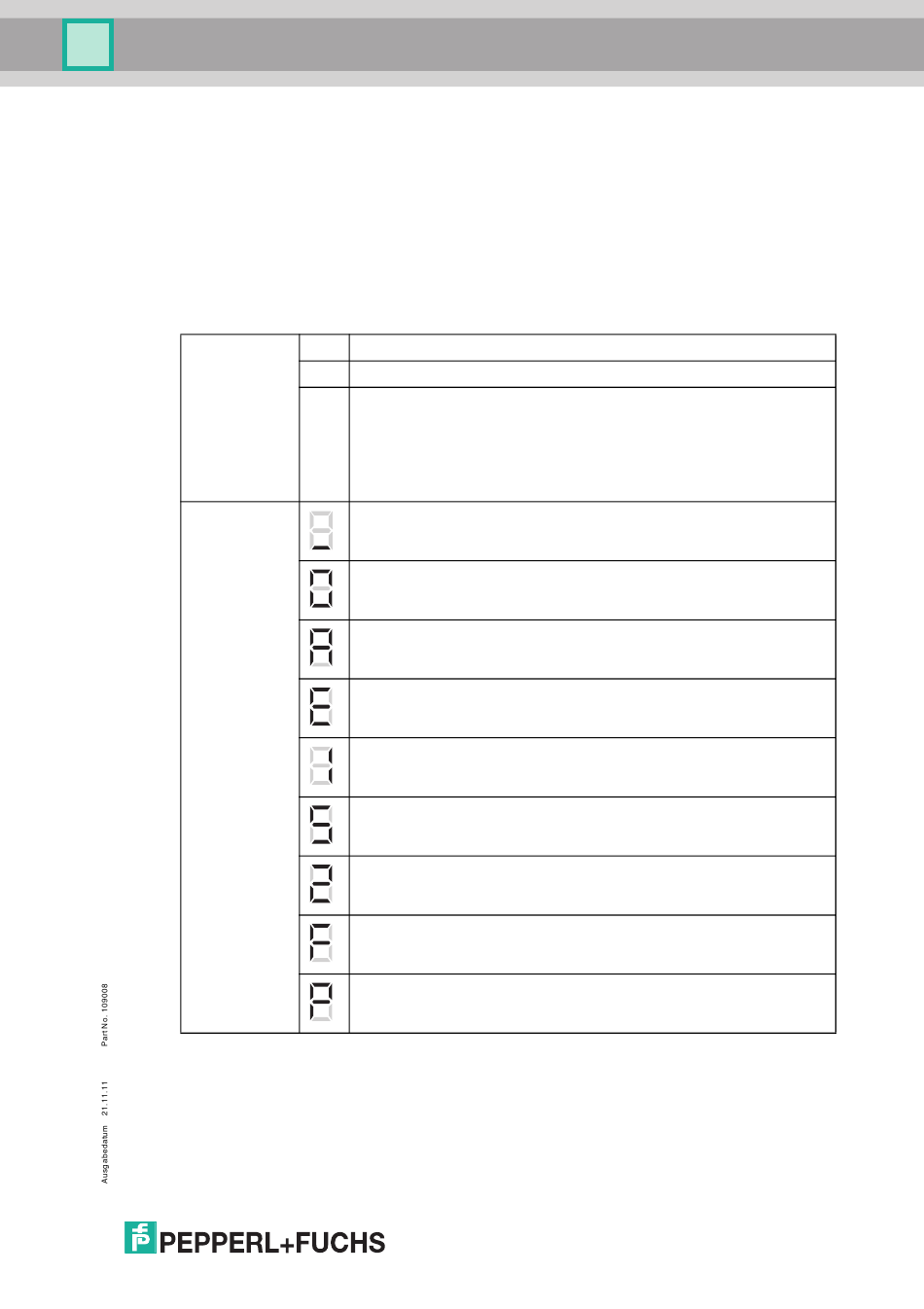

Tabelle 2.4: Interne Leuchtmelder des Schaltgeräts

2.6.2 Externe Leuchtmelder

Externe Leuchtmelder werden durch den Betreiber an das Auswertegerät angeschlos-
sen. Sie gehören nicht zum Lieferumfang. Der externe Leuchtmelder zur Anzeige der An-
laufbereitschaft muss gut sichtbar sein.
rot OSSD-Ausgänge abgeschaltet
grün OSSD Ausgänge eingeschaltet
gelb Leuchtmelder der Kanäle (1-4)
ein = Lichtstrahl frei oder Not-Aus-Kreis ein
blinkend = Lichtstrahl frei, Funktionsreserve unterschritten
aus = Lichtstrahl unterbrochen oder Not-Aus-Kreis abgeschal-
tet
Schutzfeld frei, OSSD ein (Lauflicht)
Schutzfeld unterbrochen
Schutzfeld frei, OSSD aus, Anlaufbereitschaft
Systemfehler
DIP-Schalterstellung fehlerhaft
Kurzschluss Senderverbindung
Fehler Gleichzeitigkeitsbedingung
Not-Aus-Kanal
Fehler eines externen Relais
DIP-Schalter werden eingestellt
