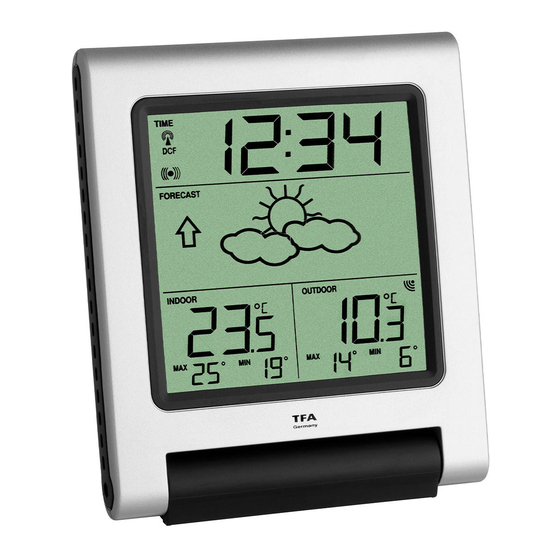

TFA Dostmann Spectro 35.1089 Bedienungsanleitung

Drahtlose 868 mhz-wetterstation
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DRAHTLOSE 868 MHz-WETTERSTATION
Bedienungsanleitung
Kat. Nr.35.1089.IT
Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA
entschieden haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und
Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den
Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen
Mängelrechte durch Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, übernehmen wir keine Haftung.
Beachten Sie besonders die Sicherheitshinweise!
Bewahren Sie diese Anleitung gut auf!
LIEFERUMFANG:
Wetterstation (Basisgerät)
•
Außensender
•
Batterien (5 x 1,5 V AA)
•
Bedienungsanleitung
•
EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN
WETTERSTATION AUF EINEN BLICK
Funkgesteuerte DCF 77-Zeitanzeige mit manueller Einstelloption
•
DCF-Zeitsignalempfang EIN/AUS (ON/OFF)
•
24-Stunden-Zeitanzeigeformat
•
Alarmfunktion mit Schlummerfunktion (Snooze)
•
Zeitzonen-Einstelloption ±12 Stunden
•
Temperaturanzeige in Celsius (°C)
•
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TFA Dostmann Spectro 35.1089

Inhaltszusammenfassung für TFA Dostmann Spectro 35.1089

  • Seite 1 DRAHTLOSE 868 MHz-WETTERSTATION Bedienungsanleitung Kat. Nr.35.1089.IT Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

  • Seite 2: Zu Ihrer Sicherheit

    Raum- und Außentemperaturanzeige mit Speicherung von deren • Minimal- und Maximalwerten Manuelle Rückstellung der MIN/MAX-Speicherwerte • Wettervorhersage mit 3 Wettersymbolen und Wettertendenzanzeige • Drahlose Fernübertragung per 868 MHz-Signal • Signalempfangsintervalle 4 Sekunden • Batterietiefstandsanzeige • Wandmontage oder Tischaufstellung (Klappständer) • ZU IHRER SICHERHEIT: Das Produkt ist ausschließlich für den oben beschriebenen •...

  • Seite 3: Installation Und Austausch Der Batterien Im Aussentemperatursender

    Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. • Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus. BESTANDTEILE Die Wetterstation Aufhängeöse Funktionstasten LCD- Batteriefachdeckel Anzeige Klappständer Der Außentemperatursender Fernübertragung der Außentemperatur zur • Wetterstation per 868 MHz.-Signal Spritzwassergeschütztes Gehäuse • Wandmontage oder Tischaufstellung •...

  • Seite 4: Installation Und Austausch Der Batterien Der Wetterstation

    Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. Setzen Sie den Batteriefachdeckel wieder ein. INSTALLATION UND AUSTAUSCH DER BATTERIEN DER WETTERSTATION Die Wetterstation arbeitet mit 3 x 1,5 V-Batterien vom Typ Mignon AA, IEC LR6.

  • Seite 5: Funkgesteuerter Zeitempfang

    Wetterstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss. GRUNDEINSTELLUNG: Hinweis: Diese Wetterstation empfängt nur einen Außensender. Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe “Installation und Austausch der Batterien im Außensender”). Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Wetterstation ein (siehe “Installation und Austausch der Batterien in der Wetterstation”).
  • Seite 6 Braunschweig betrieben wird und die über eine Abweichung von weniger als einer Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird codiert und als DCF-77-Frequenzsignal (77,5 kHz) von einem Sender in Mainflingen bei Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre Wetterstation empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig von Sommer oder Winter stets die exakte Zeit.
  • Seite 7 + -Taste SET-Taste (Plus) MIN/MAX ALARM-Taste RESET-Taste SET-Taste (Einstellung) Drücken Sie die Taste zum Eintritt in die manuellen Einstellmodi: • Zeitzone, DCF 77-Zeitempfang EIN/AUS (ON/OFF) und manuelle Zeiteinstellung Beendigung des Alarms • + -Taste (Plus) Einstellung der Werte im manuellen Einstellmodus •...

  • Seite 8: Manuelle Einstellungen

    LCD-BILDSCHIRM: DCF 77- Zeitempfangs- Zeit symbol Alarmsymbol Wettervorhersage- Wettertendenz- symbol anzeige Batterietiefstandsanzeige Batterietief- (Außensender) standsanzeige Außensignal- (Wetterstation) Empfangssymbol* Raumtemperatur Außentemperatur in °C in °C MIN/MAX- MIN/MAX- Außentemperatur Raumtemperatur * Wird das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD).

  • Seite 9: Manuelle Zeiteinstellung

    Die Voreinstellung der Zeitzone ist "0“ Stunden. Einstellung einer anderen Zeitzone wie folgt: Der aktuelle Wert der Zeitzone beginnt zu blinken. Stellen Sie mit der + -Taste die Zeitzone ein. Der Einstellbereich läuft in aufeinanderfolgenden 1-stündigen Intervallen von 0, -1, -2, … bis -12 und dann von 12, 11, 10, …...
  • Seite 10 Einstellung der Uhr wie folgt: Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken. Benützen Sie zur Einstellung der Stunden die + -Taste und drücken Sie dann die SET-Taste, um zur Minuteneinstellung zu gelangen. Die Minutenstellen beginnen zu blinken. Stellen Sie mit der + -Taste die Minuten ein.

  • Seite 11: Aktivierung Der Schlummerfunktion (Snooze) Und Beendigung Des Alarms

    AKTIVIERUNG DER SCHLUMMERFUNKTION (SNOOZE) UND BEENDIGUNG DES ALARMS: Wenn der Alarm ertönt, drücken Sie zur Aktivierung der Schlummerfunktion die MIN/MAX RESET-Taste. Das Alarmsignal wird beendet und ertönt nach einer Schlummerzeit von 10 Minuten erneut. Zur kompletten Abschaltung des Alarms kann jede außer der MIN/MAX RESET-Taste benützt werden.

  • Seite 12: Die Wettertendenzanzeige

    gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Hinweis: Nach der Grundeinstellung sollten die Messwerte und Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden. Dies ist nötig, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können.

  • Seite 13: Raumtemperatur Und Gespeicherte Min/Max-Werte

    Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne).

  • Seite 14: Mhz-Empfangstest

    Hinweis: Der MIN/MAX-Außentemperaturbereich reicht von -40ºC bis + 60ºC mit 1°C Auflösung. RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUM- UND AUSSENBEREICHSWERTE Hinweis: Alle gespeicherten MIN/MAX-Werte werden gleichzeitig zurückgestellt. Drücken und halten Sie im normalen Anzeigemodus für 3 Sekunden die MIN/MAX RESET-Taste. Dies wird die gespeicherten minimalen und maximalen Raum- und Außenbereichstemperaturen zurückstellen.

  • Seite 15: Platzierung Der Wetterstation

    Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). Der Sendebereich vom Außensender zur Wetterstation beträgt im Freifeld etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und möglichen Störquellen abhängig. Ist trotz Beachtung aller o. g. Faktoren kein Empfang möglich, so sind alle Geräteteile neu einzustellen (siehe “Grundeinstellung“...

  • Seite 16: Platzierung Des Aussentemperatursenders

    PLATZIERUNG DES AUSSENTEMPERATURSENDERS: Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an die Wand montiert werden kann. Mithilfe der an der Unterseite des Außensenders fixierbaren Konsole kann dieser auch auf jeder ebenen Fläche aufgestellt werden. Wandmontage wie folgt: Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand.

  • Seite 17: Fehlerbeseitigung

    FEHLERBESEITIGUNG Problem Lösungen Keine Anzeige auf der Batterien polrichtig einlegen • Basisstation Batterien wechseln • Kein Senderempfang Batterien des Außensenders prüfen (keine • Anzeige „---“ Akkus verwenden!) Neuinbetriebnahme von Sender und • Basisgerät gemäß Anleitung Anderen Aufstellort für Sender und/oder •...

  • Seite 18: Technische Daten

    118.4 x 28 x 137.4mm Außentemperatursender 38,2 x 21,2 x 128,3 mm TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert...
