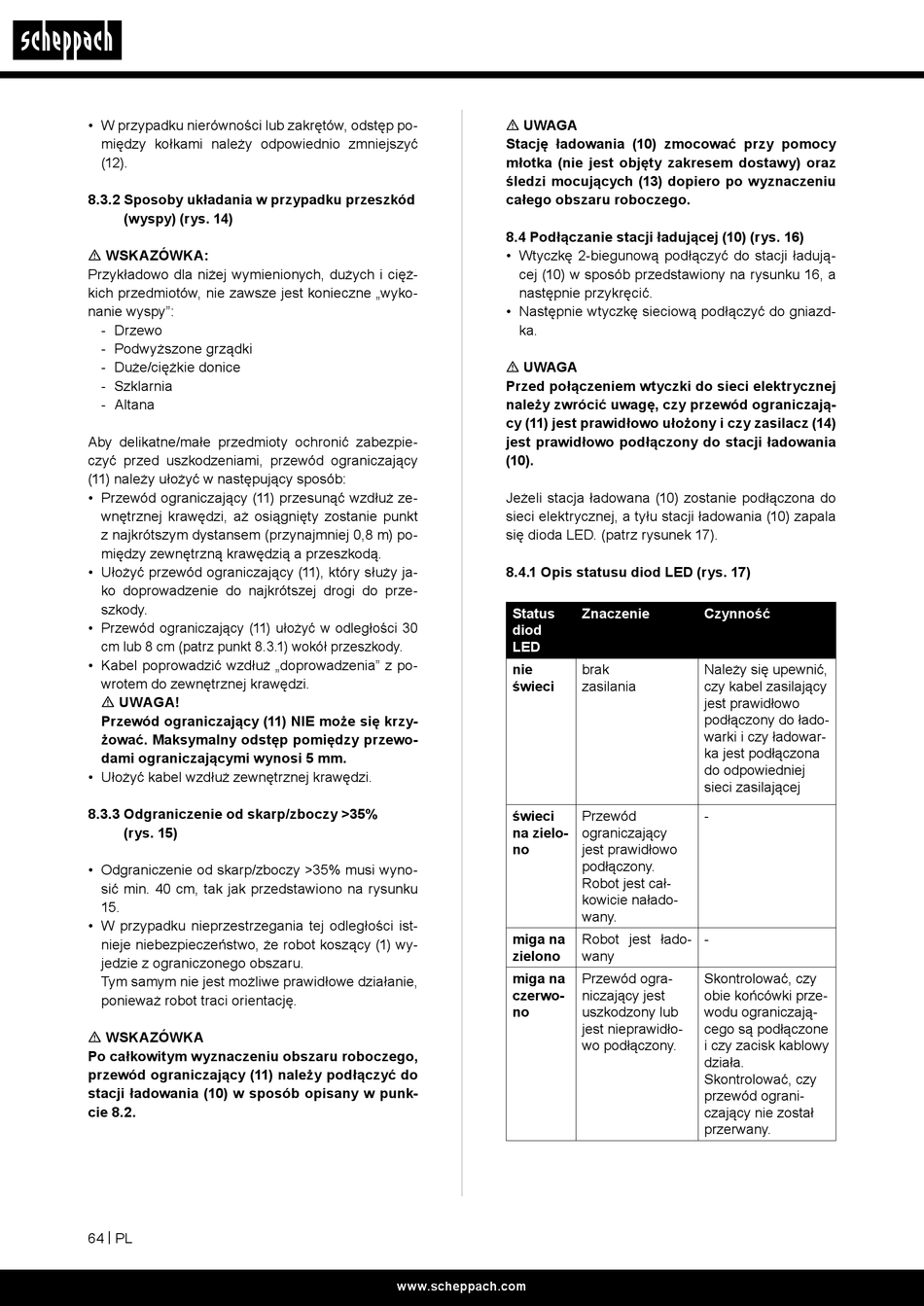

• W przypadku nierówności lub zakrętów, odstęp po-
między kołkami należy odpowiednio zmniejszyć
(12).
8.3.2 Sposoby układania w przypadku przeszkód
(wyspy) (rys. 14)
m WSKAZÓWKA:
Przykładowo dla niżej wymienionych, dużych i cięż-
kich przedmiotów, nie zawsze jest konieczne „wyko-
nanie wyspy":
- Drzewo
- Podwyższone grządki
- Duże/ciężkie donice
- Szklarnia
- Altana
Aby delikatne/małe przedmioty ochronić zabezpie-
czyć przed uszkodzeniami, przewód ograniczający
(11) należy ułożyć w następujący sposób:
• Przewód ograniczający (11) przesunąć wzdłuż ze-
wnętrznej krawędzi, aż osiągnięty zostanie punkt
z najkrótszym dystansem (przynajmniej 0,8 m) po-
między zewnętrzną krawędzią a przeszkodą.
• Ułożyć przewód ograniczający (11), który służy ja-
ko doprowadzenie do najkrótszej drogi do prze-
szkody.
• Przewód ograniczający (11) ułożyć w odległości 30
cm lub 8 cm (patrz punkt 8.3.1) wokół przeszkody.
• Kabel poprowadzić wzdłuż „doprowadzenia" z po-
wrotem do zewnętrznej krawędzi.
m UWAGA!
Przewód ograniczający (11) NIE może się krzy-
żować. Maksymalny odstęp pomiędzy przewo-
dami ograniczającymi wynosi 5 mm.
• Ułożyć kabel wzdłuż zewnętrznej krawędzi.
8.3.3 Odgraniczenie od skarp/zboczy >35%
(rys. 15)
• Odgraniczenie od skarp/zboczy >35% musi wyno-
sić min. 40 cm, tak jak przedstawiono na rysunku
15.
• W przypadku nieprzestrzegania tej odległości ist-
nieje niebezpieczeństwo, że robot koszący (1) wy-
jedzie z ograniczonego obszaru.
Tym samym nie jest możliwe prawidłowe działanie,
ponieważ robot traci orientację.
m WSKAZÓWKA
Po całkowitym wyznaczeniu obszaru roboczego,
przewód ograniczający (11) należy podłączyć do
stacji ładowania (10) w sposób opisany w punk-
cie 8.2.
64 | PL
m UWAGA
Stację ładowania (10) zmocować przy pomocy
młotka (nie jest objęty zakresem dostawy) oraz
śledzi mocujących (13) dopiero po wyznaczeniu
całego obszaru roboczego.
8.4 Podłączanie stacji ładującej (10) (rys. 16)
• Wtyczkę 2-biegunową podłączyć do stacji ładują-
cej (10) w sposób przedstawiony na rysunku 16, a
następnie przykręcić.
• Następnie wtyczkę sieciową podłączyć do gniazd-
ka.
m UWAGA
Przed połączeniem wtyczki do sieci elektrycznej
należy zwrócić uwagę, czy przewód ograniczają-
cy (11) jest prawidłowo ułożony i czy zasilacz (14)
jest prawidłowo podłączony do stacji ładowania
(10).
Jeżeli stacja ładowana (10) zostanie podłączona do
sieci elektrycznej, a tyłu stacji ładowania (10) zapala
się dioda LED. (patrz rysunek 17).
8.4.1 Opis statusu diod LED (rys. 17)
Status
diod
LED
nie
świeci
świeci
na zielo-
no
miga na
zielono
miga na
czerwo-
no
www.scheppach.com
Znaczenie Czynność
brak Należy się upewnić,
zasilania czy kabel zasilający
jest prawidłowo
podłączony do łado-
warki i czy ładowar-
ka jest podłączona
do odpowiedniej
sieci zasilającej
Przewód -
ograniczający
jest prawidłowo
podłączony.
Robot jest cał-
kowicie nałado-
wany.
Robot jest łado- -
wany
Przewód ogra- Skontrolować, czy
niczający jest obie końcówki prze-
uszkodzony lub wodu ograniczają-
jest nieprawidło- cego są podłączone
wo podłączony. i czy zacisk kablowy
działa.
Skontrolować, czy
przewód ograni-
czający nie został
przerwany.
