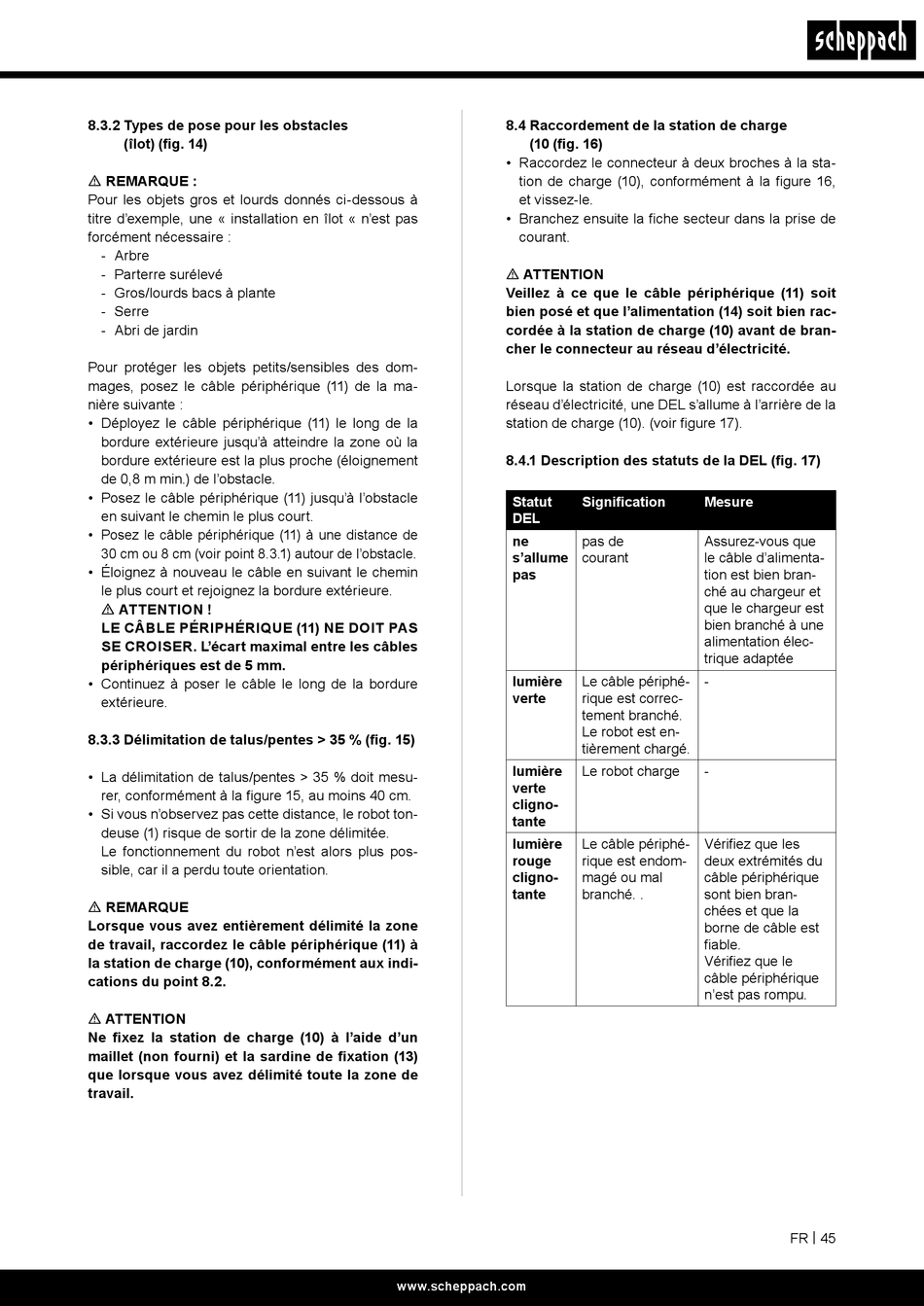

8.3.2 Types de pose pour les obstacles
(îlot) (fig. 14)
m REMARQUE :
Pour les objets gros et lourds donnés ci-dessous à
titre d'exemple, une « installation en îlot « n'est pas
forcément nécessaire :
- Arbre
- Parterre surélevé
- Gros/lourds bacs à plante
- Serre
- Abri de jardin
Pour protéger les objets petits/sensibles des dom-
mages, posez le câble périphérique (11) de la ma-
nière suivante :
• Déployez le câble périphérique (11) le long de la
bordure extérieure jusqu'à atteindre la zone où la
bordure extérieure est la plus proche (éloignement
de 0,8 m min.) de l'obstacle.
• Posez le câble périphérique (11) jusqu'à l'obstacle
en suivant le chemin le plus court.
• Posez le câble périphérique (11) à une distance de
30 cm ou 8 cm (voir point 8.3.1) autour de l'obstacle.
• Éloignez à nouveau le câble en suivant le chemin
le plus court et rejoignez la bordure extérieure.
m ATTENTION !
LE CÂBLE PÉRIPHÉRIQUE (11) NE DOIT PAS
SE CROISER. L'écart maximal entre les câbles
périphériques est de 5 mm.
• Continuez à poser le câble le long de la bordure
extérieure.
8.3.3 Délimitation de talus/pentes > 35 % (fig. 15)
• La délimitation de talus/pentes > 35 % doit mesu-
rer, conformément à la figure 15, au moins 40 cm.
• Si vous n'observez pas cette distance, le robot ton-
deuse (1) risque de sortir de la zone délimitée.
Le fonctionnement du robot n'est alors plus pos-
sible, car il a perdu toute orientation.
m REMARQUE
Lorsque vous avez entièrement délimité la zone
de travail, raccordez le câble périphérique (11) à
la station de charge (10), conformément aux indi-
cations du point 8.2.
m ATTENTION
Ne fixez la station de charge (10) à l'aide d'un
maillet (non fourni) et la sardine de fixation (13)
que lorsque vous avez délimité toute la zone de
travail.
8.4 Raccordement de la station de charge
(10 (fig. 16)
• Raccordez le connecteur à deux broches à la sta-
tion de charge (10), conformément à la figure 16,
et vissez-le.
• Branchez ensuite la fiche secteur dans la prise de
courant.
m ATTENTION
Veillez à ce que le câble périphérique (11) soit
bien posé et que l'alimentation (14) soit bien rac-
cordée à la station de charge (10) avant de bran-
cher le connecteur au réseau d'électricité.
Lorsque la station de charge (10) est raccordée au
réseau d'électricité, une DEL s'allume à l'arrière de la
station de charge (10). (voir figure 17).
8.4.1 Description des statuts de la DEL (fig. 17)
Statut
DEL
ne
s'allume
pas
lumière
verte
lumière
verte
cligno-
tante
lumière
rouge
cligno-
tante
www.scheppach.com
Signification Mesure
pas de Assurez-vous que
courant le câble d'alimenta-
tion est bien bran-
ché au chargeur et
que le chargeur est
bien branché à une
alimentation élec-
trique adaptée
Le câble périphé- -
rique est correc-
tement branché.
Le robot est en-
tièrement chargé.
Le robot charge -
Le câble périphé- Vérifiez que les
rique est endom- deux extrémités du
magé ou mal câble périphérique
branché. . sont bien bran-
chées et que la
borne de câble est
fiable.
Vérifiez que le
câble périphérique
n'est pas rompu.
