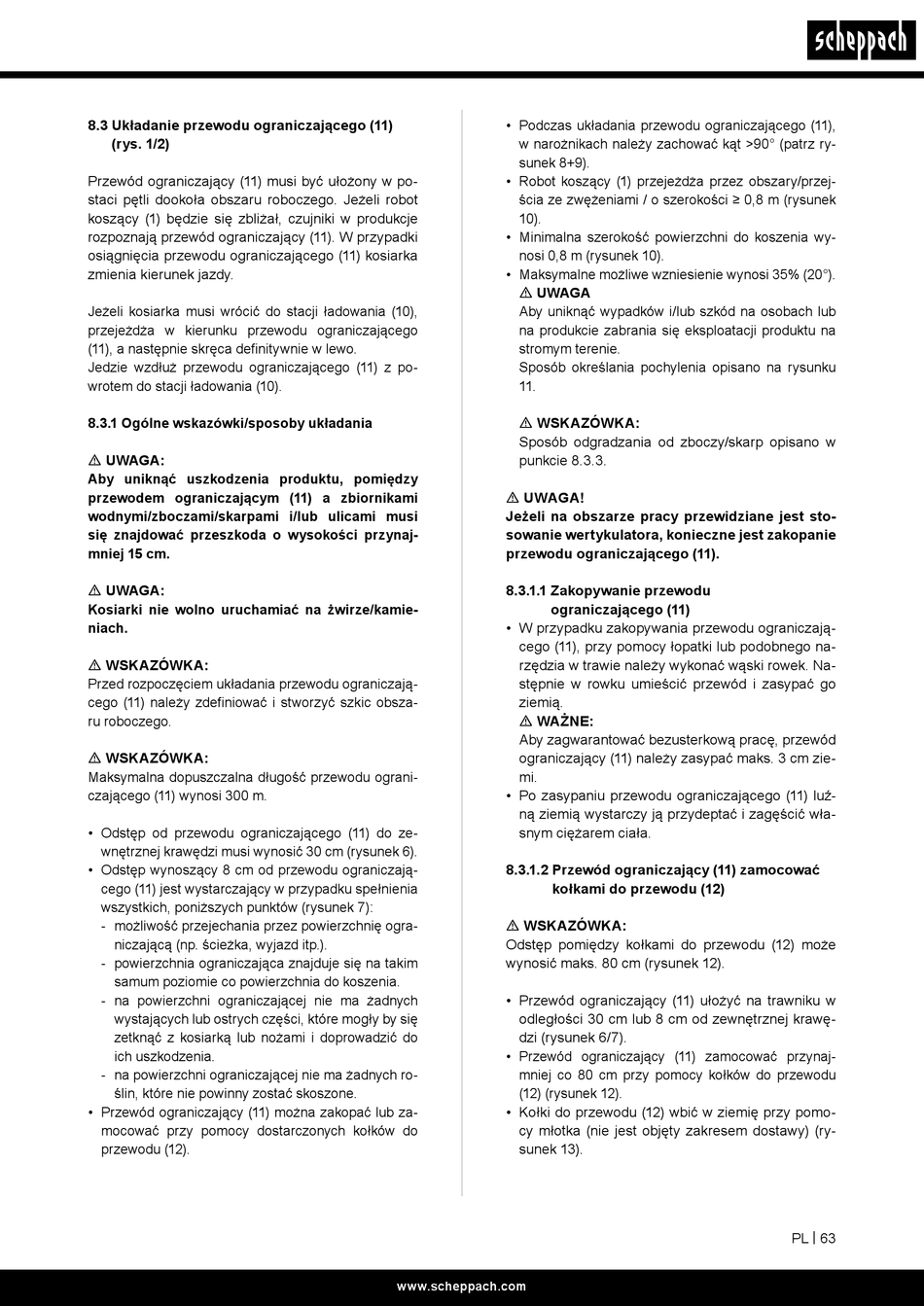

8.3 Układanie przewodu ograniczającego (11)
(rys. 1/2)
Przewód ograniczający (11) musi być ułożony w po-
staci pętli dookoła obszaru roboczego. Jeżeli robot
koszący (1) będzie się zbliżał, czujniki w produkcje
rozpoznają przewód ograniczający (11). W przypadki
osiągnięcia przewodu ograniczającego (11) kosiarka
zmienia kierunek jazdy.
Jeżeli kosiarka musi wrócić do stacji ładowania (10),
przejeżdża w kierunku przewodu ograniczającego
(11), a następnie skręca definitywnie w lewo.
Jedzie wzdłuż przewodu ograniczającego (11) z po-
wrotem do stacji ładowania (10).
8.3.1 Ogólne wskazówki/sposoby układania
m UWAGA:
Aby uniknąć uszkodzenia produktu, pomiędzy
przewodem ograniczającym (11) a zbiornikami
wodnymi/zboczami/skarpami i/lub ulicami musi
się znajdować przeszkoda o wysokości przynaj-
mniej 15 cm.
m UWAGA:
Kosiarki nie wolno uruchamiać na żwirze/kamie-
niach.
m WSKAZÓWKA:
Przed rozpoczęciem układania przewodu ograniczają-
cego (11) należy zdefiniować i stworzyć szkic obsza-
ru roboczego.
m WSKAZÓWKA:
Maksymalna dopuszczalna długość przewodu ograni-
czającego (11) wynosi 300 m.
• Odstęp od przewodu ograniczającego (11) do ze-
wnętrznej krawędzi musi wynosić 30 cm (rysunek 6).
• Odstęp wynoszący 8 cm od przewodu ograniczają-
cego (11) jest wystarczający w przypadku spełnienia
wszystkich, poniższych punktów (rysunek 7):
- możliwość przejechania przez powierzchnię ogra-
niczającą (np. ścieżka, wyjazd itp.).
- powierzchnia ograniczająca znajduje się na takim
samum poziomie co powierzchnia do koszenia.
- na powierzchni ograniczającej nie ma żadnych
wystających lub ostrych części, które mogły by się
zetknąć z kosiarką lub nożami i doprowadzić do
ich uszkodzenia.
- na powierzchni ograniczającej nie ma żadnych ro-
ślin, które nie powinny zostać skoszone.
• Przewód ograniczający (11) można zakopać lub za-
mocować przy pomocy dostarczonych kołków do
przewodu (12).
• Podczas układania przewodu ograniczającego (11),
w narożnikach należy zachować kąt >90° (patrz ry-
sunek 8+9).
• Robot koszący (1) przejeżdża przez obszary/przej-
ścia ze zwężeniami / o szerokości ≥ 0,8 m (rysunek
10).
• Minimalna szerokość powierzchni do koszenia wy-
nosi 0,8 m (rysunek 10).
• Maksymalne możliwe wzniesienie wynosi 35% (20°).
m UWAGA
Aby uniknąć wypadków i/lub szkód na osobach lub
na produkcie zabrania się eksploatacji produktu na
stromym terenie.
Sposób określania pochylenia opisano na rysunku
11.
m WSKAZÓWKA:
Sposób odgradzania od zboczy/skarp opisano w
punkcie 8.3.3.
m UWAGA!
Jeżeli na obszarze pracy przewidziane jest sto-
sowanie wertykulatora, konieczne jest zakopanie
przewodu ograniczającego (11).
8.3.1.1 Zakopywanie przewodu
ograniczającego (11)
• W przypadku zakopywania przewodu ograniczają-
cego (11), przy pomocy łopatki lub podobnego na-
rzędzia w trawie należy wykonać wąski rowek. Na-
stępnie w rowku umieścić przewód i zasypać go
ziemią.
m WAŻNE:
Aby zagwarantować bezusterkową pracę, przewód
ograniczający (11) należy zasypać maks. 3 cm zie-
mi.
• Po zasypaniu przewodu ograniczającego (11) luź-
ną ziemią wystarczy ją przydeptać i zagęścić wła-
snym ciężarem ciała.
8.3.1.2 Przewód ograniczający (11) zamocować
kołkami do przewodu (12)
m WSKAZÓWKA:
Odstęp pomiędzy kołkami do przewodu (12) może
wynosić maks. 80 cm (rysunek 12).
• Przewód ograniczający (11) ułożyć na trawniku w
odległości 30 cm lub 8 cm od zewnętrznej krawę-
dzi (rysunek 6/7).
• Przewód ograniczający (11) zamocować przynaj-
mniej co 80 cm przy pomocy kołków do przewodu
(12) (rysunek 12).
• Kołki do przewodu (12) wbić w ziemię przy pomo-
cy młotka (nie jest objęty zakresem dostawy) (ry-
sunek 13).
www.scheppach.com
PL | 63
