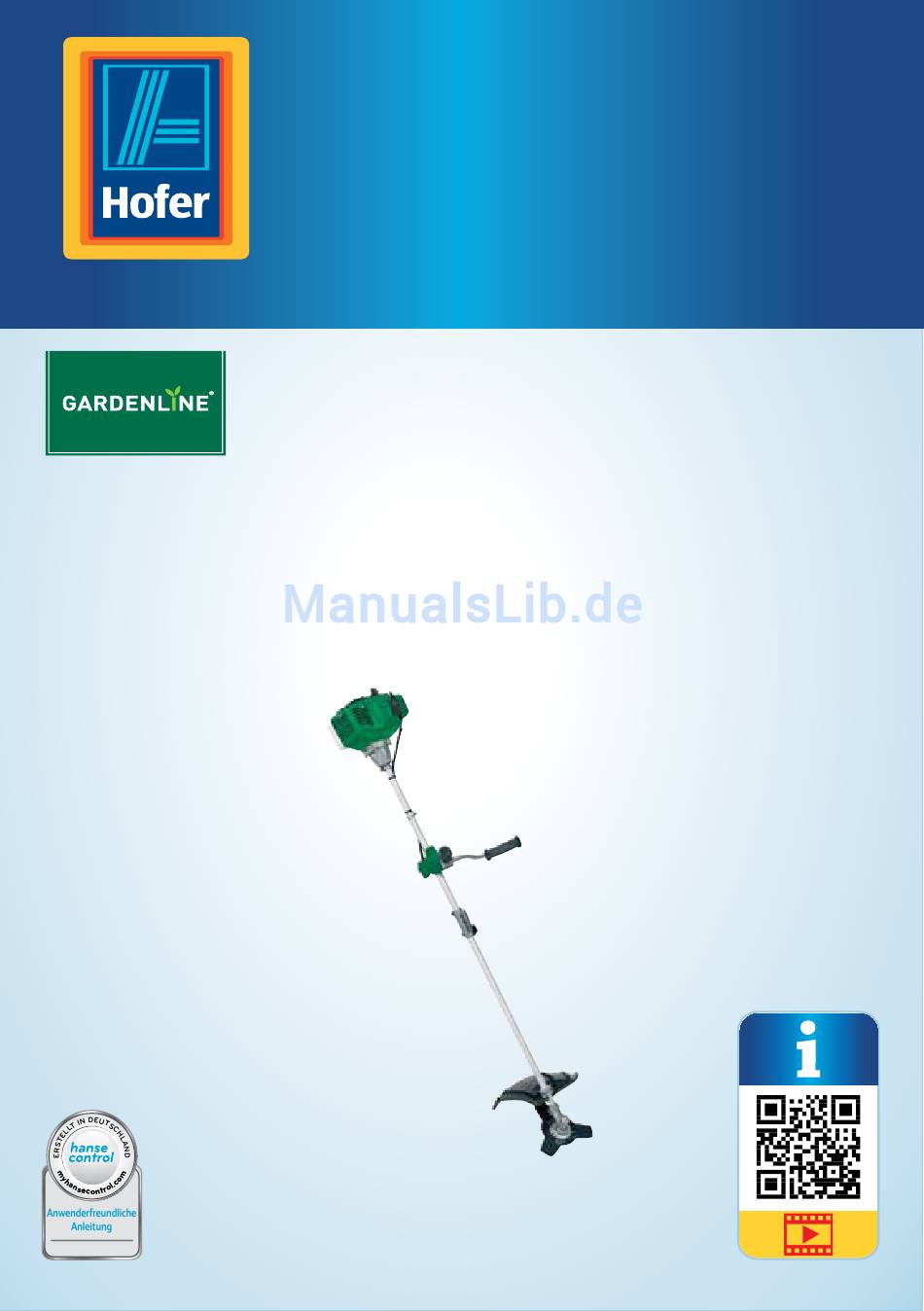

- Seite 1 bedienungs- anleitung da bin ich mir sicher. benZin-MOtOrSenSe GLbc 43/1 AS ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit Qr-codes schnell und einfach ans Ziel Egal, ob sie Produktinformationen, ersatzteile oder Zubehör benötigen, angaben über herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren Qr-Codes gelangen sie kinderleicht ans Ziel. Was sind Qr-codes? Qr-Codes (Qr = Quick response) sind grafische Codes, die mithilfe einer smartphone-Kamera gelesen werden und beispielsweise einen link zu einer internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................9 Bestimmungsgemäßer Gebrauch ........9 sicherheitshinweise ...............10 erstinbetriebnahme ............14 lieferumfang prüfen .............. 14 motorsense zusammensetzen ..........14 bedienung ................. 18 Vor inbetriebnahme ...............18 Betrieb .................. -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile motor Öse für Tragegurt handgriff sechskantschlüssel, 4 mm Tragegurt sechskantschlüssel, 5 mm Verbindungsstück Kabelbinder, 2× rändelschraube multifunktionswerkzeug Gabelschlüssel 8/10 (im lieferumfang nicht unterlegscheibe enthalten) schelle Öl-Benzin-mischflasche schutzhaube starterleine schnittfaden-schutzhaube Choke-hebel schnittfaden-messer Tankverschluss Fadenspule mit schnittfaden Benzintank schneidmesser Kraftstoffpumpe (Primer) mutter Ein-/ausschalter abdeckung druckplatte Gashebelsperre druckplatte... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Benzin-Motorsense GLBC 43/1 AS. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird die Benzin-Motorsense GLBC 43/1 AS im Folgenden nur Motorsense genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Motorsense einsetzen. - Seite 8 Allgemeines Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des europäischen Wirtschaftsraums. Tragen Sie Augen-/Kopf- und und Gehörschutz! Tragen Sie festes Schuhwerk! Tragen Sie Schutzhandschuhe! Lesen Sie vor Inbetriebnahme die Bedienungsanleitung! Schützen Sie die Motorsense vor Regen oder Nässe! Vorsicht vor weggeschleuderten Gegenständen! Stellen Sie vor Wartungsarbeiten die Motorsense ab und ziehen den Zündkerzenstecker ab!
-
Seite 9: Sicherheit
Sicherheit Achtung, Linksgewinde: Schneidmesser/Fadenspule im Uhrzeigersinn lösen im Gegenuhrzeigersinn festziehen. Achtung, heiße Teile. Abstand halten. Verwenden Sie keine Sägeblätter! Vorsicht vor Rückstoß. Sicherheit Bestimmungsgemäßer Gebrauch Die Motorsense ist ausschließlich für folgende Arbeiten konzipiert: • zum Schneiden von leichtem Gehölz, starkem Unkraut und Unterholz (bei Verwendung des Schneidmessers), • zum Trimmen von Rasen, Grasflächen und leichtem Unkraut (bei Verwendung der Fadenspule mit Schnittfaden). -
Seite 10: Sicherheitshinweise
Sicherheit Sicherheitshinweise GEFAHR! Benzin ist hochgradig entflammbar! Be folgen Sie die folgenden Hinweise während und nach dem Betanken der Motorsense: − Stellen Sie den Motor ab und lassen Sie die Motorsense abkühlen, bevor Sie den Tankverschluss öffnen und Benzin einfüllen. −... - Seite 11 Sicherheit Erfahrung und Wissen (beispielsweise ältere Kinder). − Diese Motorsense kann von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs der Motorsen- se unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.
- Seite 12 Sicherheit tung empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten. − Tragen Sie anliegende, solide Arbeitskleidung, die Schutz bietet. Dazu gehören eine lange Hose, sichere Arbeitsschuhe und strapazierfähige Arbeitshandschuhe. Tragen Sie auch einen Schutzhelm, eine Schutzmaske für das Gesicht oder eine Schutzbrille zum Schutz der Augen.
- Seite 13 Sicherheit richtig eingestellt oder nicht vollständig oder sicher zusammenge- setzt ist. − Bedienen Sie die Motorsense nicht unter Alkohol- oder Drogeneinfluss. − Bedienen Sie die Motorsense nicht in unbequemer Stellung, bei fehlendem Gleichgewicht, mit ausgestreckten Armen oder nur mit einer Hand. Nehmen Sie zur Bedienung stets beide Hände, und umschließen Sie dabei die Griffe mit Daumen und Fingern.
-
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann die Motorsense schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie die Motorsense aus der Verpackung. 2. -
Seite 15: Montage Der Schutzhaube
Erstinbetriebnahme Montage des Handgriffs 1. Stecken Sie die untere Hälfte der Schelle am Handgriff auf die Befestigung am Antriebsgestänge . Achten Sie darauf, dass der Schlitz in der Schelle zum Motor zeigt! 2. Legen Sie den Handgriff in die untere Hälfte der Schelle. -
Seite 16: Betrieb Mit Schneidmesser: Schneidmessermontage
Erstinbetriebnahme sie mit den zwei Sechskantschrauben , zwei Spannringen und zwei Unterlegscheiben fest. Betrieb mit Schneidmesser: Schneidmessermontage 1. Stecken Sie die Mitnehmerscheibe auf die Zahnwelle am Getriebe . Drehen Sie gegebenenfalls die Mitnehmerscheibe etwas, damit die Zähne der Zahnwelle in die Aussparungen der Mitnehmerscheibe einrasten. -
Seite 17: Betrieb Mit Schnittfaden: Montage Der Fadenspule
Erstinbetriebnahme Betrieb mit Schnittfaden: Montage der Fadenspule 1. Stecken Sie die Mitnehmerscheibe auf die Zahnwelle am Getriebe . Drehen Sie gegebenenfalls die Mitnehmerscheibe etwas, damit die Zähne der Zahnwelle in die Aussparungen der Mitnehmerscheibe einrasten. 2. Achtung, Linksgewinde: Schrauben Sie die Faden- gegen den Uhrzeigersinn spule mit Schnittfaden locker auf die Zahnwelle am Getriebe. -
Seite 18: Bedienung
Bedienung Bedienung Vor Inbetriebnahme Trainieren Sie vor Einsatz der Motorsense sämtliche Arbeitstechniken bei abgestelltem Motor. WARNUNG! Verletzungsgefahr! Eine nicht korrekt montierte oder fehlerhafte Motorsense kann zu Verletzungen führen. Prüfen Sie die Motorsense vor jeder Inbetrieb- nahme auf: − Dichtheit des Treibstoffsystems, −... -
Seite 19: Betrieb
Bedienung − Verwenden Sie zum Transport und zur Lagerung von Kraftstoff nur dafür vorgesehene und zugelassene Behälter. 1. Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die Öl-Benzin- Mischflasche (siehe aufgedruckte Skala). 2. Schütteln Sie anschließend die Öl-Benzin-Mischflasche gut durch. 3. -
Seite 20: Tragegurt Anlegen
Bedienung Tragegurt anlegen Tragen Sie bei der Arbeit mit der Motorsense immer den Tragegurt WARNUNG! Verletzungsgefahr! Das sich drehende Schneidmesser und der sich drehende Fadenkopf können Verletzungen verursachen! − Schalten Sie die Motorsense immer aus, bevor Sie den Tragegurt lösen. 1. -
Seite 21: Starten Bei Kaltem Motor
Bedienung 4. Hängen Sie die Motorsense vor dem Motorstart an der Öse in den Karabinerhaken der Motorsensen-Halterung ein. 5. Um die optimale Tragegurtlänge festzustellen, machen Sie anschließend einige Schwingbewe- gungen, ohne den Motor anzulassen (siehe Abb. F). 6. Um in Notfällen die Motorsense schnell vom Trage gurt zu nehmen, ziehen Sie die Lasche . -
Seite 22: Gefahr Durch Fehlbedienung
Bedienung 1. Entfernen Sie die Schutzkappen vom Schneidmesser oder die Schutzkappe vom Schnittfaden-Messer an der Schnittfaden-Schutzhaube 2. Legen Sie die Motorsense mit dem Benzintank auf eine ebene Fläche. 3. Drücken Sie die Kraftstoffpumpe (Primer) ca. 10-mal, um etwas Kraftstoff in den Vergaser zu pumpen (Abb. B). -
Seite 23: Mit Der Motorsense Arbeiten
Bedienung 4. Halten Sie die Motorsense gut fest und ziehen Sie die Starterleine bis zum ersten Widerstand heraus. 5. Nun die Starterleine ein-bis zweimal rasch anziehen. Die Motorsense startet. Wenn der Motor nicht startet, wiederholen Sie die Schritte 7-8 aus dem Abschnitt „Starten bei kaltem Motor“. -
Seite 24: Mit Schnittfaden Arbeiten
Bedienung Mit Schnittfaden arbeiten WARNUNG! Verletzungsgefahr! Metalldraht oder kunststoffumhüllter Metalldraht kann vom Schnittfaden-Messer nicht auf die richtige Länge geschnitten werden und sich bei zu langer Länge verfangen. − Benutzen Sie keinen Metalldraht oder kunststoffumhüllten Metalldraht irgendeiner Art in der Faden spule. Der Schnittfaden nutzt sich während des Arbeitens ab und verkürzt sich. -
Seite 25: Trimmen Um Bäume
Bedienung Natursteinmauern und Fundamenten, um nah daran zu schneiden, ohne jedoch mit dem Schnittfaden gegen das Hindernis zu schlagen. Kommt der Schnittfaden z. B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus. Schlägt der Schnittfaden gegen Zaungeflecht, bricht er ab. Trimmen um Bäume −... -
Seite 26: Nach Dem Arbeiten
Bedienung − Benutzen Sie das Schneidmesser nicht in der Nähe von Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten. − Verwenden Sie die Motorsense nicht zum Sägen von dickeren Stämmen oder anderem Holz. Zum Schneiden von relativ dicken oder verholzten Stängeln gehen Sie folgender- maßen vor, um Rückschläge zu vermeiden: 1. -
Seite 27: Inbetriebnahme Nach Längerer Lagerung
Bedienung WARNUNG! Explosionsgefahr! In der Motorsense befindliche Treibstoffreste können bei längerer Lagerung verdunsten und aus dem Motor entweichen. − Verstauen Sie die Motorsense an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z. B. Öfen, Heißwasserboilern mit Gas, Gastrocknern, etc. Wird die Motorsense länger als 30 Tage ohne Entleerung des Treibstoff- tanks und des Motors gelagert, kann der im Vergaser befindliche Treibstoff verdunsten und einen gummiartigen Belag zurücklassen. -
Seite 28: Transport
Wartung Transport 1. Entleeren Sie den Benzintank (siehe Kapitel „Lagerung der Motorsense“). 2. Wenn Sie die Motorsense platzsparend transportieren wollen, demontieren Sie das Antriebsgestänge : Lösen Sie die Rändelschraube zwei bis drei Umdrehungen. 3. Drücken Sie den Zentrier hebel und ziehen Sie das Antriebsgestänge aus dem Verbindungsstück heraus. -
Seite 29: Messer An Der Schnittfaden-Schutzhaube Schleifen
Wartung 5. Nehmen Sie die Fadenrolle aus dem Gehäuse und entfernen Sie vorhandene Fadenreste. 6. Legen Sie den neuen Schnittfaden in der Mitte zusammen und hängen Sie die entstandene Schlaufe in die Aussparung der Fadenrolle ein. 7. Wickeln Sie den Schnittfaden unter Spannung gegen den Uhrzeigersinn auf die Fadenrolle auf. -
Seite 30: Luftfilter Reinigen
Wartung Schrauben an die Schnittfaden-Schutzhaube. Luftfilter reinigen Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich. Sie sollten den Luftfilter alle 25 Betriebsstunden kontrollieren und bei Bedarf reinigen. Überprüfen Sie bei sehr staubiger Luft ist der Luftfilter häufiger. WARNUNG! Explosionsgefahr! Wenn der Luftfilter mit Benzin oder Lösungsmitteln gereinigt wird,... -
Seite 31: Gasseilzug Einstellen
Wartung 1. Lösen Sie die Schraube und nehmen Sie die Abdeckung 2. Ziehen Sie den Zündkerzen-Stecker 3. Schrauben Sie die Zündkerze mit dem Multi- funktionswerkzeug aus dem Motorblock heraus. 4. Reinigen Sie die Zündkerze gegebenenfalls mit ei- ner Kupferdrahtbürste oder tauschen Sie sie gegen eine neue Zündkerze desselben Typs aus. -
Seite 32: Getriebe Schmieren
Wartung 3. Lösen Sie die Kontermutter einige Umdrehungen. 4. Drehen Sie die Verstellschraube soweit heraus, bis der Vergaserschieber bei voll gedrücktem Gashebel vollständig geöffnet ist. 5. Schrauben Sie die Kontermutter wieder fest. 6. Legen Sie den Luftfilter-Deckel wieder auf das Luftfilter-Gehäuse und schrauben Sie ihn mit der Schraube fest. -
Seite 33: Standgas Einstellen
Reinigung Standgas einstellen HINWEIS! Eine nicht fachgerechte Einstellung des Standgases kann zu einer Beschädigung des Motors führen. − Die Einstellung des Standgases darf nur von einer autorisierten Fachwerkstatt durchgeführt werden. Das Standgas muss im warmen Betriebszustand eingestellt werden. Die Anlaufdrehzahl des Schneidwerkzeugs muss mindestens die 1,25-fache Leerlaufdrehzahl sein. -
Seite 34: Fehlersuche
Fehlersuche Fehlersuche Störung Mögliche Ursache Behebung Die Motorsense Fehlerhaftes Vorgehen beim Gehen Sie zum Starten der Mo- springt nicht an. Starten torsense wie im Kapitel „Starten bei kaltem Motor“ vor. Verrußte oder feuchte Reinigen Sie die Zündkerze oder Zündkerze erneuern Sie diese (siehe Kapitel „Zündkerze warten“). -
Seite 35: Ersatz- Und Zubehörteile
Passende Ersatz- und Zubehörteile für Ihre Motorsense können Sie über das Internet bestellen: www.isc-gmbh.info. Dort finden Sie aktuelle Preise und Informationen. Folgende Angaben sollten Sie bei der Ersatzteilbestellung machen: • Typ: GLBC 43/1 AS • Artikelnummer: 49105 • Ident-Nr. des Gerätes • Ersatzteil-Nr. des Gerätes Technische Daten Modell:... -
Seite 36: Geräusch Und Vibration
Technische Daten Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt. Schalldruckpegel L 100 dB(A) Unsicherheit K 1,5 dB Schallleistungspegel L 114 dB(A) Schwingungsemissionswert a 7,5 m/s Unsicherheit K: 1,5 m/s Technische Änderungen vorbehalten Hinweise zu Geräuschen und Vibrationen Die angegebenen Schallpegel und der angegebene Schwingungsemissionswert wurden nach dem genormten Prüfverfahren EN 60745 gemessen. -
Seite 37: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) − Geben Sie Ihre ausgediente Motorsense sowie Treib- oder Schmierstoffe bei ei- nem Recyclinghof ab. -
Seite 38: Konformitätserklärung
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Motorsense GLBC 43/1 AS (Gardenline) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Noti ed Body: 2006/95/EC Noti... -
Seite 39: Garantiekarte
Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem +43 1 20 533 502 www.isc-gmbh.info defekten Produkt an: MODELL: GLBC 43/1 AS ARTIKELNUMMER: 49105 05/2016 ISC GmbH Hotline: Zum regulären Festnetztarif Ihres Telefonanbieters Eschenstr. 6 94405 Landau a. d. Isar GERMANY info@isc-gmbh.info... -
Seite 40: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 41 Vertrieben durch: EinhEll GErmany aG WiEsEnWEG 22 94405 landau a. d. isar GErmany KundendienSt www.isc-gmbh.info 0043 1 20 533 502 JAhre 05/2016 modEll: GlBC 43/1 as arTiKElnummEr: 49105 GArAntie...
