Bauabschnitt: A-Deck
Für den ersten Bauabschnitt werden die Teile -2 bis 15 sowie das Deckteil benötigt.
Bevor mit der Montage der Aufbauwände begonnen wird, sollte man die Passgenauigkeit
des A-Decks prüfen und in den Rumpf einlegen. Das Deckteil sollte ohne Spannungen oder
Ritzen genau auf den bereits vormontierten Leisten aufliegen. Ggf. ist die Außenform noch
anzupassen (damit das Deck nicht nach unten durchfällt weil die Bordwände mittschiffs nach
außen drücken, kann man diese mit Hilfe von Tesa-Krepp o.ä. zusammenziehen.
Bei der Einpassung ist darauf zu achten, dass die Speigatts frei sein müssen.
Nun kann das Deck eingeklebt werden (alternativ kann man aber auch erst die Wände auf
dem Deck montieren).
Bitte beachten: beim Fräsen entstehen produktionsbedingt kleine Radien (0,5mm) in den
Innenecken. Die Zapfen und Aussparungen müssen dementsprechend geringfügig
nachbearbeitet werden um einen optimalen Sitz der Teile zu gewährleisten.
Ebenso sind die Schlitze geringfügig zu weiten – die Teile passen mit ein wenig Druck zwar
zusammen, würden aber einen leichten Knick in der geschlitzten Wand verursachen.

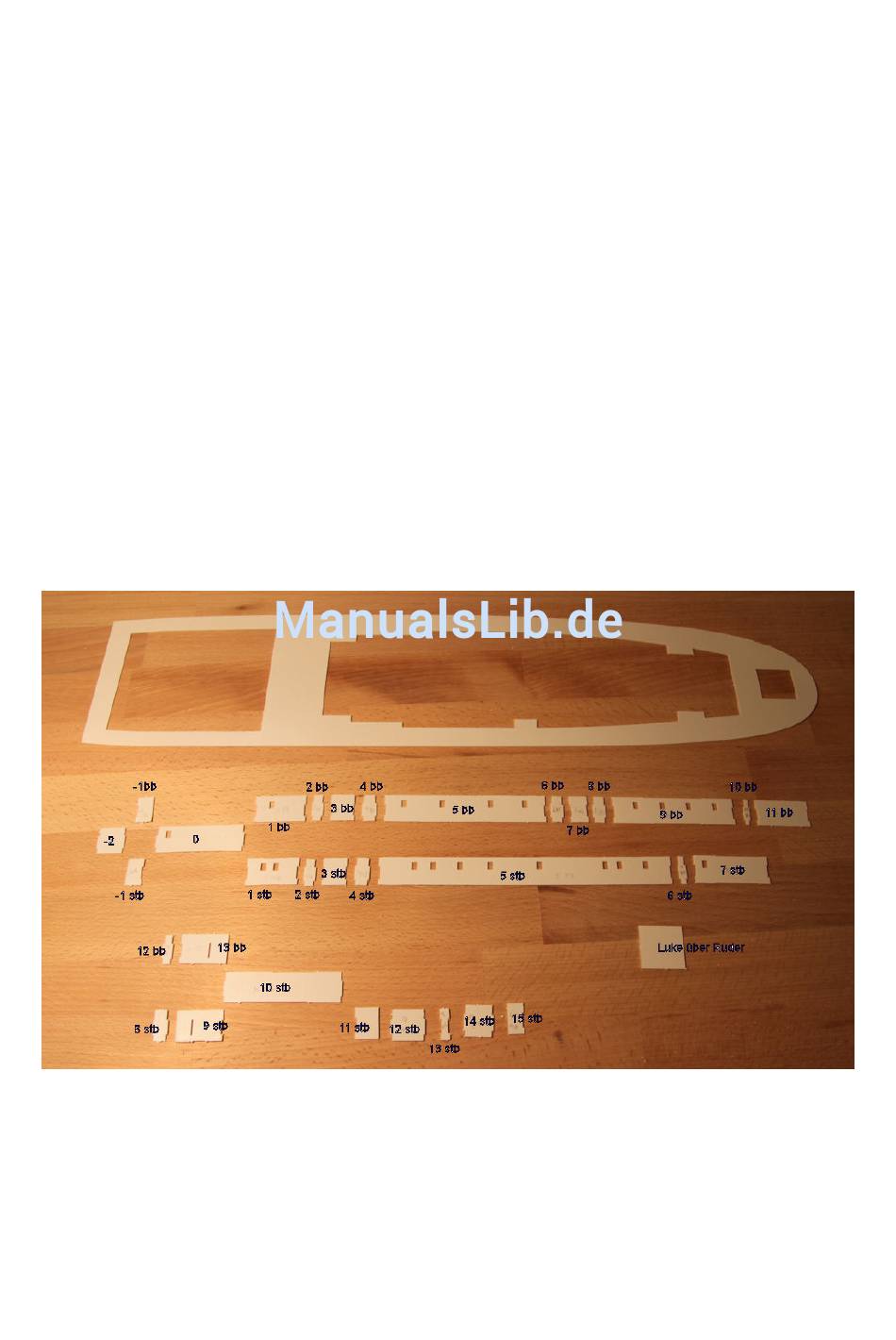

Zur Übersicht empfehle ich die einzelnen Teile in der richtigen Reihenfolge aneinander zu
legen – so lässt sich auch gleich die Passgenauigkeit kontrollieren.
Zweckmäßigerweise beginnt man mit der Montage mit der hinteren Querwand 0 an die sich
die Teile 1 stb und 1 bb anschließen. Bitte beachten! Der Winkel zwischen der Querwand und
den anschließenden Teilen ist größer als 90°! Bitte den Plan für den korrekten Winkel zur Hilfe
nehmen.
Dann folgen auf beiden Seiten die Teile 2-4 stb/bb (der zurückspringende Eingang). Mit Teil
12bb erreicht man auf der Backbordseite dann das letzte Teil, welches einen Schlitz besitzt
und eine gerade Wandseite - auf der Steuerbordseite entspricht das dem Teil 9stb. In die
Schlitze wird Teil 10 stb eingefügt.
