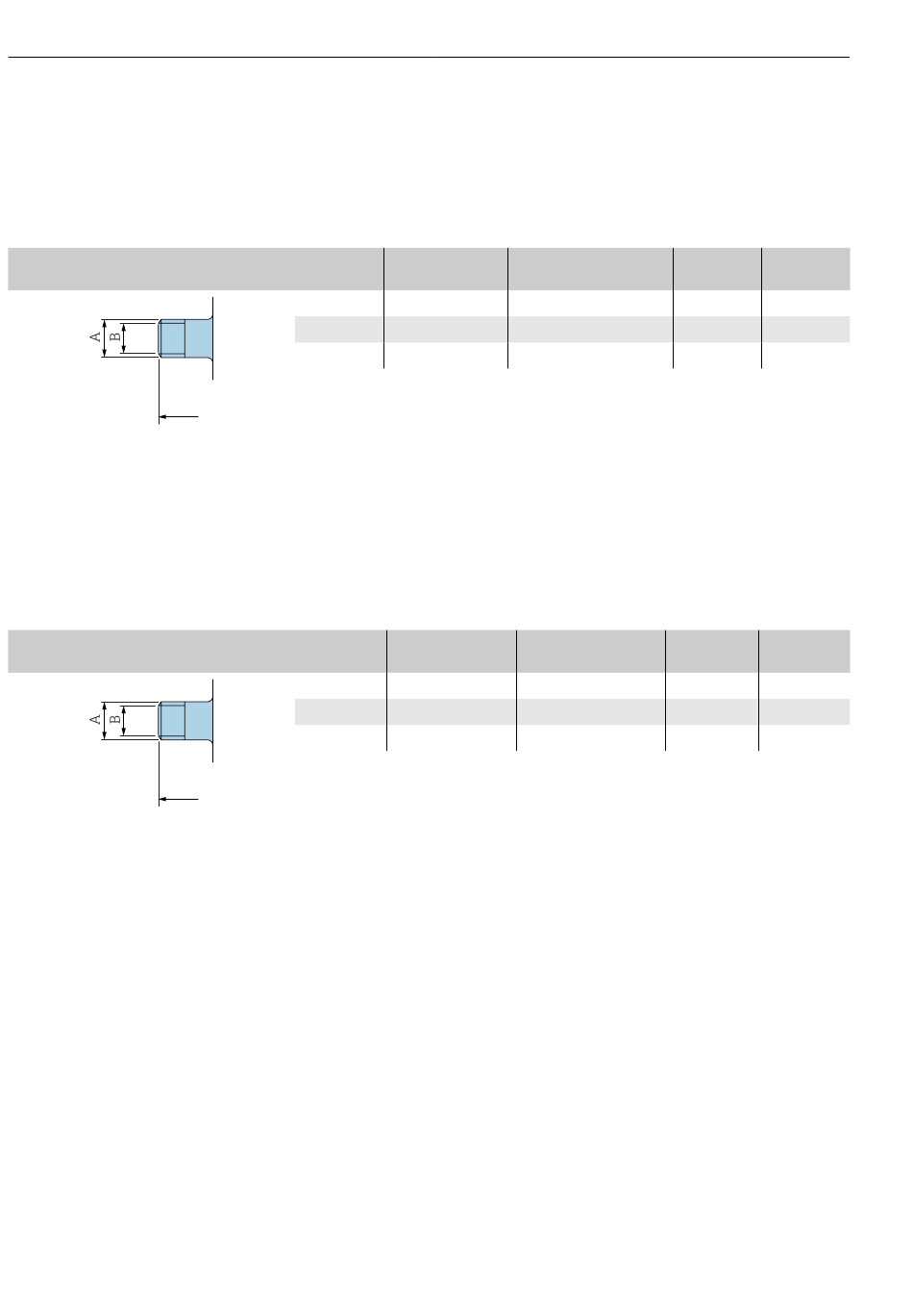

Abmessungen in SI-Einheiten
130
Außengewinde mit O-Ring-Dichtung
Bestellcode: DKH**-GD**
1.4404/316L
Passend zu Innengewinde NPT
Oberflächenrauheit: Ra ≤ 1,6 µm
DN
[mm]
2 ... 8
15
25
L
A0043253
Innengewinde mit O-Ring-Dichtung
Bestellcode: DKH**-GC**
1.4404/316L
Passend zu Außengewinde NPT
Oberflächenrauheit: Ra ≤ 1,6 µm
DN
[mm]
2 ... 8
15
25
L
A0043253
Gewinde
A
[mm]
[mm]
NPT 3/8
R 15,5 × 3/8
NPT ½
R 20 × ½
NPT 1
R 25 × 1
Gewinde
A
[mm]
[mm]
NPT 3/8
R 13 × 3/8
NPT ½
R 14 × ½
NPT 1
R 17 × 1
Proline Promag H 10 IO-Link
B
L
[mm]
[mm]
10
186
16
186
25
196
B
L
[mm]
[mm]
8,9
176
16
176
27,2
188
