2 Pinne
2.1 Pinnenwinkel
Der Winkel der Pinne kann je nach ihrer Position im Boot von 90° unterhalb der Horizontalen bis 90°
oberhalb der Horizontalen angepasst werden. Im „freien Modus" lässt sie sich frei verstellen, wäh-
rend im „fixierten Modus" vier verriegelbare Trimmwinkel möglich sind: -90°, 0°, 45° und 90°.
2.1.1 Freier Modus
2

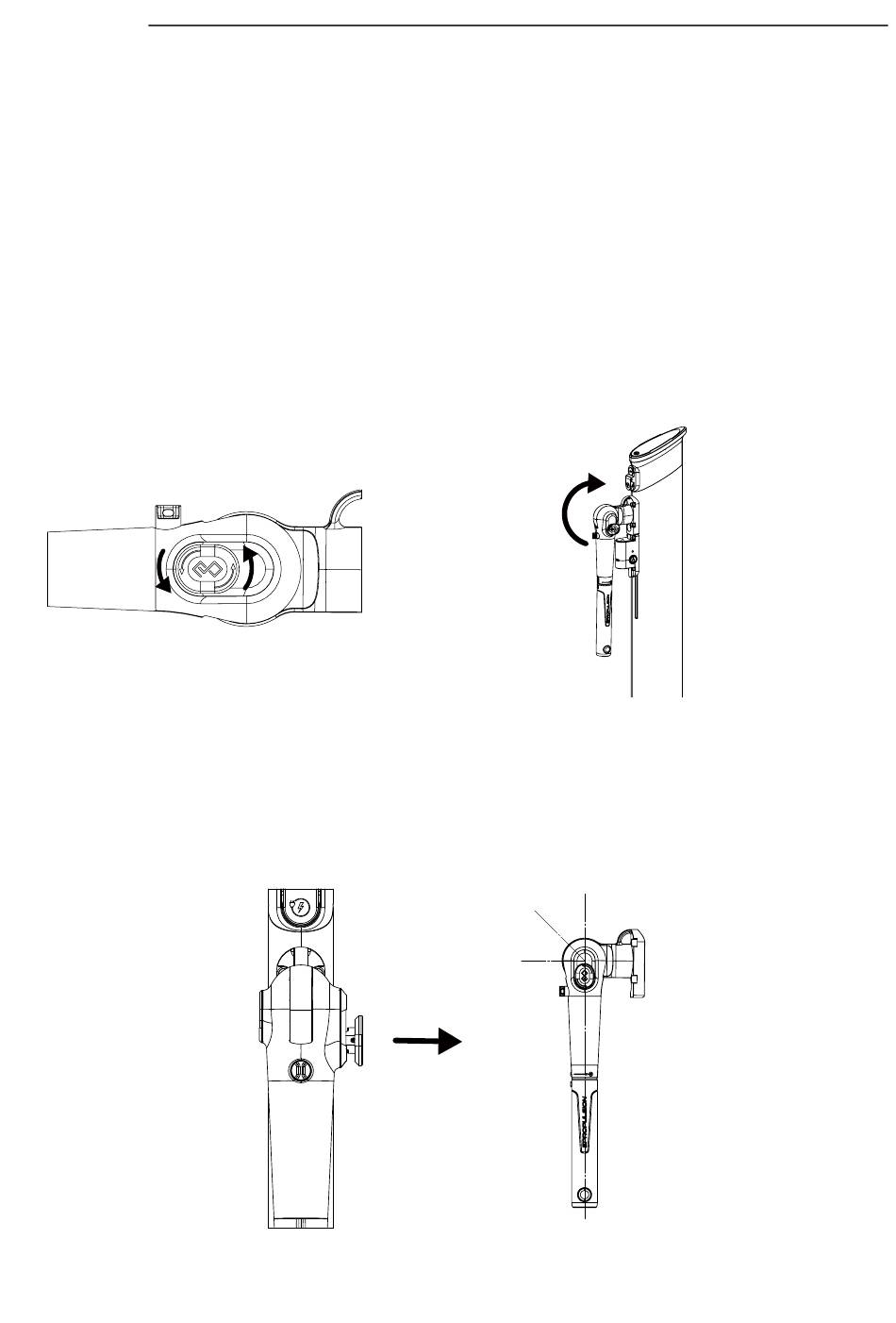

Drehen Sie den Knopf für die Einstellung der Pinne um 90° in eine beliebige Richtung. Der Knopf
springt beim Drehen heraus und anschließend kann die Pinne frei auf einen Winkel zwischen -90° und
90° eingestellt werden.
2.1.2 Fixierter Modus
Wenn Sie den Knopf herausziehen, kann die Pinne auf eine von vier fixierten Positionen eingestellt
2
werden: -90°, 0°, 45° und 90°. Drücken Sie den Knopf zum Verriegeln anschließend wieder hinein.
A
B
C
D
3
版本
变更记录
A
A
B
Abbildung 2.1
C
g
1
单位:mm
3
D
Abbildung 2.2
1
4
ECN编号
设计
变更日期
1
A
B
C
广东逸动科技有限公司
2
Guangdong ePropulsion Technology Limited
4
90°
45°
1
0°
-90°
17
2
2
3
2
g
单位:mm
3
3
版本
变更记录
A
4
A
g
3
B
C
广东逸动科技有限公司
Guangdong ePropulsion Technology Limited
4
