MCS5, MCS10, MCS15

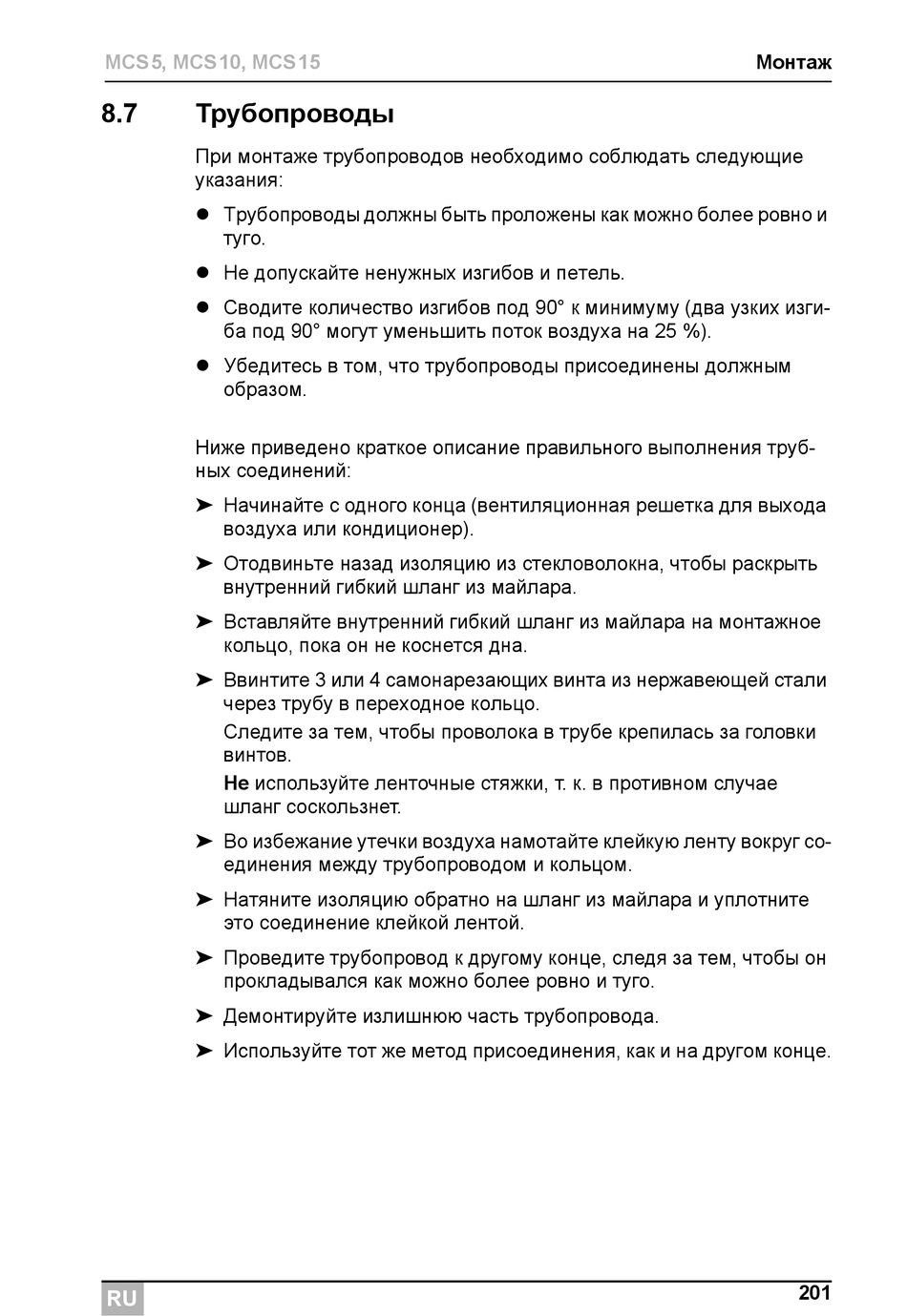

8.7 Трубопроводы
При монтаже трубопроводов необходимо соблюдать следующие
указания:
 Трубопроводы должны быть проложены как можно более ровно и
туго.
 Не допускайте ненужных изгибов и петель.
 Сводите количество изгибов под 90° к минимуму (два узких изги-
ба под 90° могут уменьшить поток воздуха на 25 %).
 Убедитесь в том, что трубопроводы присоединены должным
образом.
Ниже приведено краткое описание правильного выполнения труб-
ных соединений:
➤ Начинайте с одного конца (вентиляционная решетка для выхода
воздуха или кондиционер).
➤ Отодвиньте назад изоляцию из стекловолокна, чтобы раскрыть
внутренний гибкий шланг из майлара.
➤ Вставляйте внутренний гибкий шланг из майлара на монтажное
кольцо, пока он не коснется дна.
➤ Ввинтите 3 или 4 самонарезающих винта из нержавеющей стали
через трубу в переходное кольцо.
Следите за тем, чтобы проволока в трубе крепилась за головки
винтов.
Не используйте ленточные стяжки, т. к. в противном случае
шланг соскользнет.
➤ Во избежание утечки воздуха намотайте клейкую ленту вокруг со-
единения между трубопроводом и кольцом.
➤ Натяните изоляцию обратно на шланг из майлара и уплотните
это соединение клейкой лентой.
➤ Проведите трубопровод к другому конце, следя за тем, чтобы он
прокладывался как можно более ровно и туго.
➤ Демонтируйте излишнюю часть трубопровода.
➤ Используйте тот же метод присоединения, как и на другом конце.
RU
Монтаж
201
