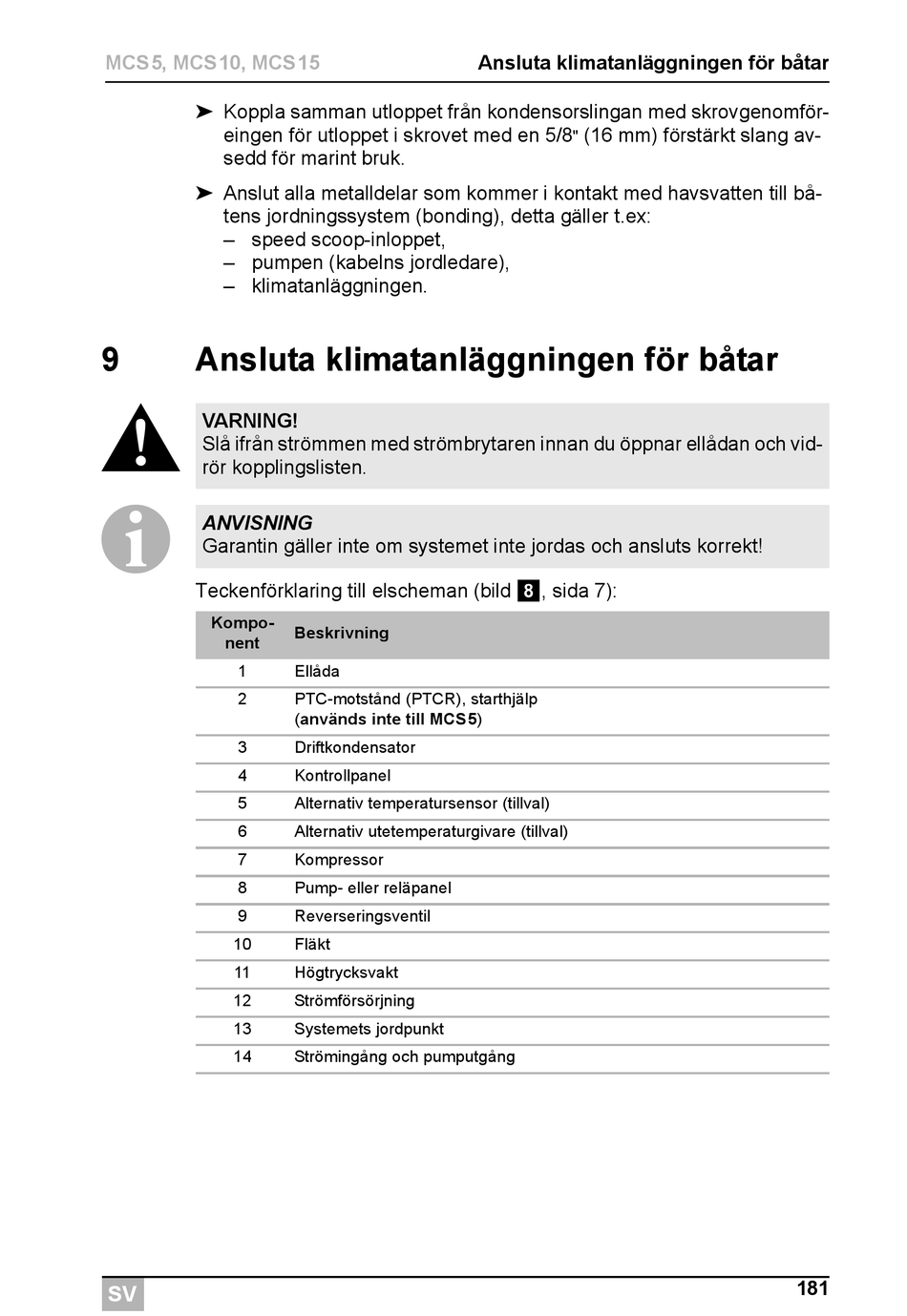

MCS5, MCS10, MCS15
➤ Koppla samman utloppet från kondensorslingan med skrovgenomför-
eingen för utloppet i skrovet med en 5/8
sedd för marint bruk.
➤ Anslut alla metalldelar som kommer i kontakt med havsvatten till bå-
tens jordningssystem (bonding), detta gäller t.ex:
– speed scoop-inloppet,
– pumpen (kabelns jordledare),
– klimatanläggningen.
9
Ansluta klimatanläggningen för båtar
!
VARNING!
Slå ifrån strömmen med strömbrytaren innan du öppnar ellådan och vid-
rör kopplingslisten.
I
ANVISNING
Garantin gäller inte om systemet inte jordas och ansluts korrekt!
Teckenförklaring till elscheman (bild 8, sida 7):
Kompo-
nent
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SV
Beskrivning
Ellåda
PTC-motstånd (PTCR), starthjälp
(används inte till MCS5)
Driftkondensator
Kontrollpanel
Alternativ temperatursensor (tillval)
Alternativ utetemperaturgivare (tillval)
Kompressor
Pump- eller reläpanel
Reverseringsventil
Fläkt
Högtrycksvakt
Strömförsörjning
Systemets jordpunkt
Strömingång och pumputgång
Ansluta klimatanläggningen för båtar
(16 mm) förstärkt slang av-
"
181
