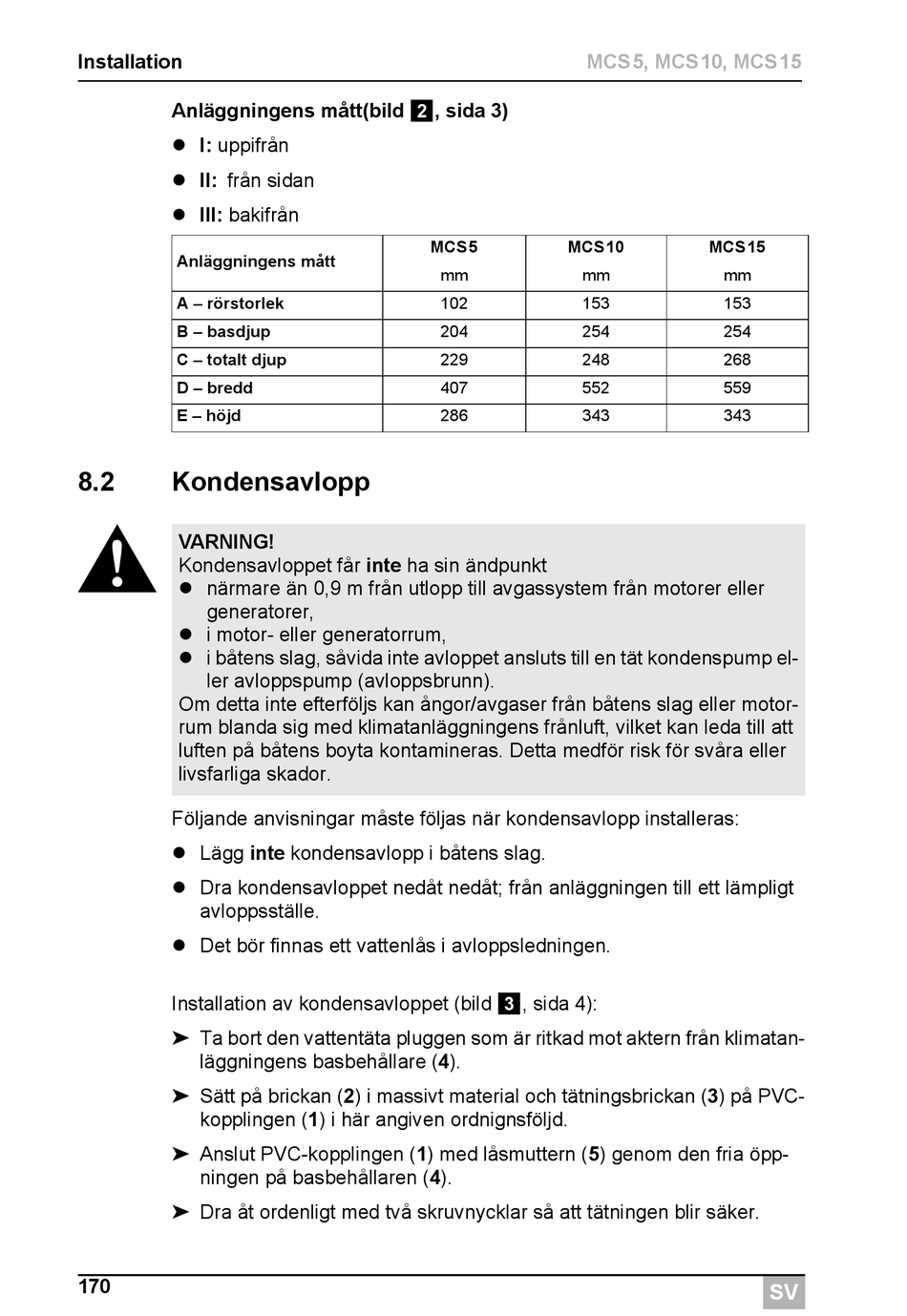

Dometic MCS5 Montageanleitung Seite 170

Installation
Anläggningens mått(bild 2, sida 3)
 I: uppifrån
 II: från sidan
 III: bakifrån
Anläggningens mått
A – rörstorlek
B – basdjup
C – totalt djup
D – bredd
E – höjd
8.2 Kondensavlopp
!
VARNING!
Kondensavloppet får inte ha sin ändpunkt
 närmare än 0,9 m från utlopp till avgassystem från motorer eller
generatorer,
 i motor- eller generatorrum,
 i båtens slag, såvida inte avloppet ansluts till en tät kondenspump el-
ler avloppspump (avloppsbrunn).
Om detta inte efterföljs kan ångor/avgaser från båtens slag eller motor-
rum blanda sig med klimatanläggningens frånluft, vilket kan leda till att
luften på båtens boyta kontamineras. Detta medför risk för svåra eller
livsfarliga skador.
Följande anvisningar måste följas när kondensavlopp installeras:
 Lägg inte kondensavlopp i båtens slag.
 Dra kondensavloppet nedåt nedåt; från anläggningen till ett lämpligt
avloppsställe.
 Det bör finnas ett vattenlås i avloppsledningen.
Installation av kondensavloppet (bild 3, sida 4):
➤ Ta bort den vattentäta pluggen som är ritkad mot aktern från klimatan-
läggningens basbehållare (4).
➤ Sätt på brickan (2) i massivt material och tätningsbrickan (3) på PVC-
kopplingen (1) i här angiven ordnignsföljd.
➤ Anslut PVC-kopplingen (1) med låsmuttern (5) genom den fria öpp-
ningen på basbehållaren (4).
➤ Dra åt ordenligt med två skruvnycklar så att tätningen blir säker.
170
MCS5, MCS10, MCS15
MCS5 MCS10
mm mm
102 153
204 254
229 248
407 552
286 343
MCS15
mm
153
254
268
559
343
SV
