Kabelanschluss
Reichweite zwischen MotorController
und Fernbedienung
Umgebungsbedingungen
Einschaltdauer
Material
Farbe
Gröβe
Gewicht
Schutzart
Schutzklasse
Lieferungsumfang
Vorbehalt
Montage
5

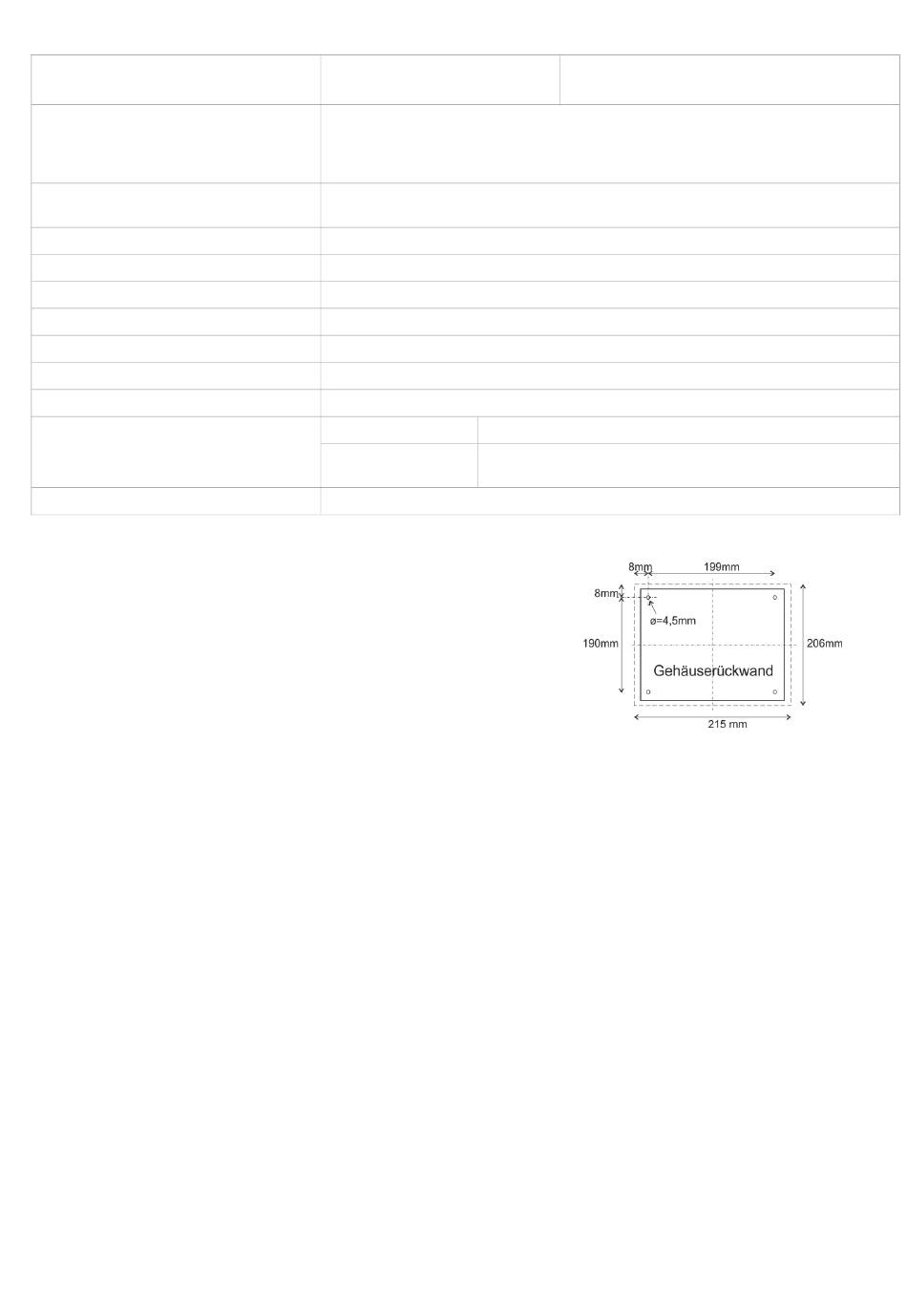

Der MotorController kann horizontal oder vertikal an einer Wand montiert
werden.
Der MotorController wird mittels der Befestigungslöcher an der Wand mit
Ø 4,5 mm befestigt.
Der MotorController muss an einem sicheren Ort installiert werden, wo
er vor Feuer und Rauch geschützt ist.
Installation
6
6.1
Leitungsverlegung
Die Sicherheitshinweise in dieser Bedienungsanleitung müssen genau befolgt werden. Zur Dimensionierung der Leitungen siehe
Kapitel „Leitungsdimensionierung". Die in der Leitungslängentabelle angegebenen Leitungsquerschnitte dürfen nicht reduziert
werden.
Die Leitungen werden über die Aussparungen unten in das Gehäuse des MotorControllers eingeführt.
Beachten Sie bei der Verkabelung die geltenden nationalen Vorschriften.
Der MotorController wird inkl. 1,2 m-Zuleitung mit Schuko-Stecker geliefert.
6.2
Anschluß von Leitungen im MotorController
Die Leitungen werden gemäß dem Kapitel „WCC 106 A-Anschlussplan", den Plankapiteln und anderen relevanten Abschnitten
dieses Handbuchs angeschlossen.
Vergewissern Sie sich, dass die Anschlüsse korrekt sind – ein falscher Anschluss kann zu Fehlfunktionen des MotorControllers
oder externer Produkte führen.
Die Installation muss jederzeit den geltenden Vorschriften, Normen und Richtlinien entsprechen.
6.3
Anschluss von Schutzerdung und 230 V AC
Die WCC 106 A ist ab Werk mit einer 230 V Anschlussleitung und Schuko-Stecker inkl. Schutzleiter ausgestattet.
6.4
Installation des Lüftungstasters
Jeder Lüftungstaster sollte sichtbar und gut erreichbar montiert werden.
Motoren
Andere Komponenten
-
Aussen: bis zu 50m Radius
-
Innen: bis zu 10m Radius
Physikalische Barrieren wie Wände, Schränke usw. verringern die Reichweite.
-5 °C – +45 °C, zur Innenmontage, der MotorController darf nicht abgedeckt
werden
ED 40 % (4 min. pro 10 min.)
Kunststoff
Weiß (RAL 9016)
MotorController: 215 x 206 x 37 mm (B x H x T)
MotorController: 0,92 kg
IP 20
I (mit PE)
Standardversion:
MotorController inkl. 1,2 m-Zuleitung mit Schuko-Stecker
UK-Version:
MotorController inkl. 1,2 m-Zuleitung mit Schuko-Stecker
und UK-Netzadapter
Technische Änderungen vorbehalten
6
flexibel max. 6 mm² / Massiv max. 10 mm²
min 0,2 mm² / max. 1,5 mm²
