Die Anzahl der in der Motorlinie zugelassenen Motoren hängt vom Motortyp ab. Die Gesamtstromaufnahme der
Motorlinie darf 6A nicht überschreiten und die max. Gesamtstromaufnahme aller Motorlinien einschl. Last auf X7
(AUX) darf 6A nicht überschreiten. Neben den Motoren können auch Verriegelungsantriebe vom Typ WMB 8xx
angeschlossen werden. Die Stromaufnahme der Verriegelungsantriebe wird in die 6A nicht mit eingerechnet, da
Motoren und Verriegelungsantriebe nicht gleichzeitig laufen.
Alle Motoren derselben Motorlinie laufen gleichzeitig / werden gleichzeitig betrieben.
Alle Motoren in einer Motorlinie müssen vom gleichen Typ sein.
Leitungsquerschnitt: flexibel bis 6 mm², massive Ader bis 10 mm².
Für die Leitungslänge siehe Kapitel „Leitungsdimensionierung".

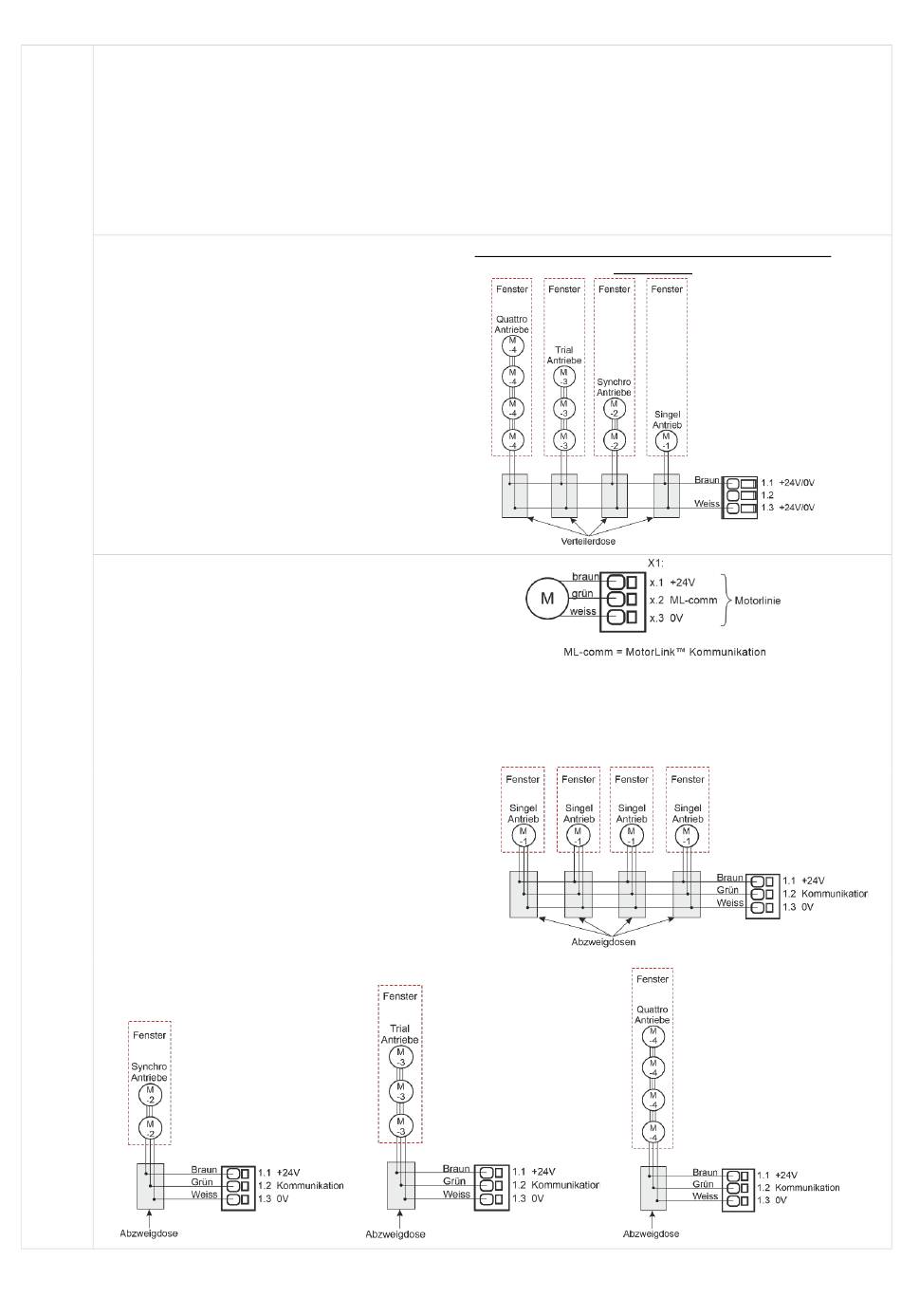

Anschluss von Varianten an Standardmotoren an der
Standard
-Motoren
±24V
Motorlinie 1
Beispiel mit max. 3A Stromaufnahme
a) 3 Stk. WMX 826-1
b) 2 Sätze à 3 Stk. WMX 504-3
c) 1 Stk. WMU 883-1
d) 2 Stk. WMU 861-2
®
MotorLink
Antriebe
Beispiel mit Antriebe pro Motorlinie
Ex. 1: 4 Stück WMX 823-1
Ex. 2: 2 Stück WMX 836-2
Ex. 3: 3 Stück WMU 826-3
Zulässige Kombinationen von Antrieben
®
auf einer MotorLink
Motorlinie
Die beiden Motorlinien können jeweils in einer
der nachstehend gezeigte Kombinationen
verbunden werden.
-1 (Singel): 1 Fenster mit 1 Singel Fensterantrieb. Bis zu
4 Fenster mit je 1 Fensterantrieb können angeschlossen
werden.
-2 (Synchro): 1 Fenster mit 2 synchronen
Fensterantriebe.
-3 (Trial): 1 Fenster mit 3 Trial Fensterantrieben.
-4 (Quattro): 1 Fenster mit 4 Quattro
Fensterantrieben.
11
