Steuerung über Fernbedienung – WCA 100
11
Die an den MotorController angeschlossenen Fensterantriebe können mit der Fernbedienung Typ WCA 100 gesteuert werden
(Öffnen und Schließen).
Die Fernbedienung hat eine Reichweite von bis zu 50m im Außenbereich und 10m in Gebäuden.
Physikalische Barrieren wie Wände, Schränke usw. reduzieren die Reichweite.

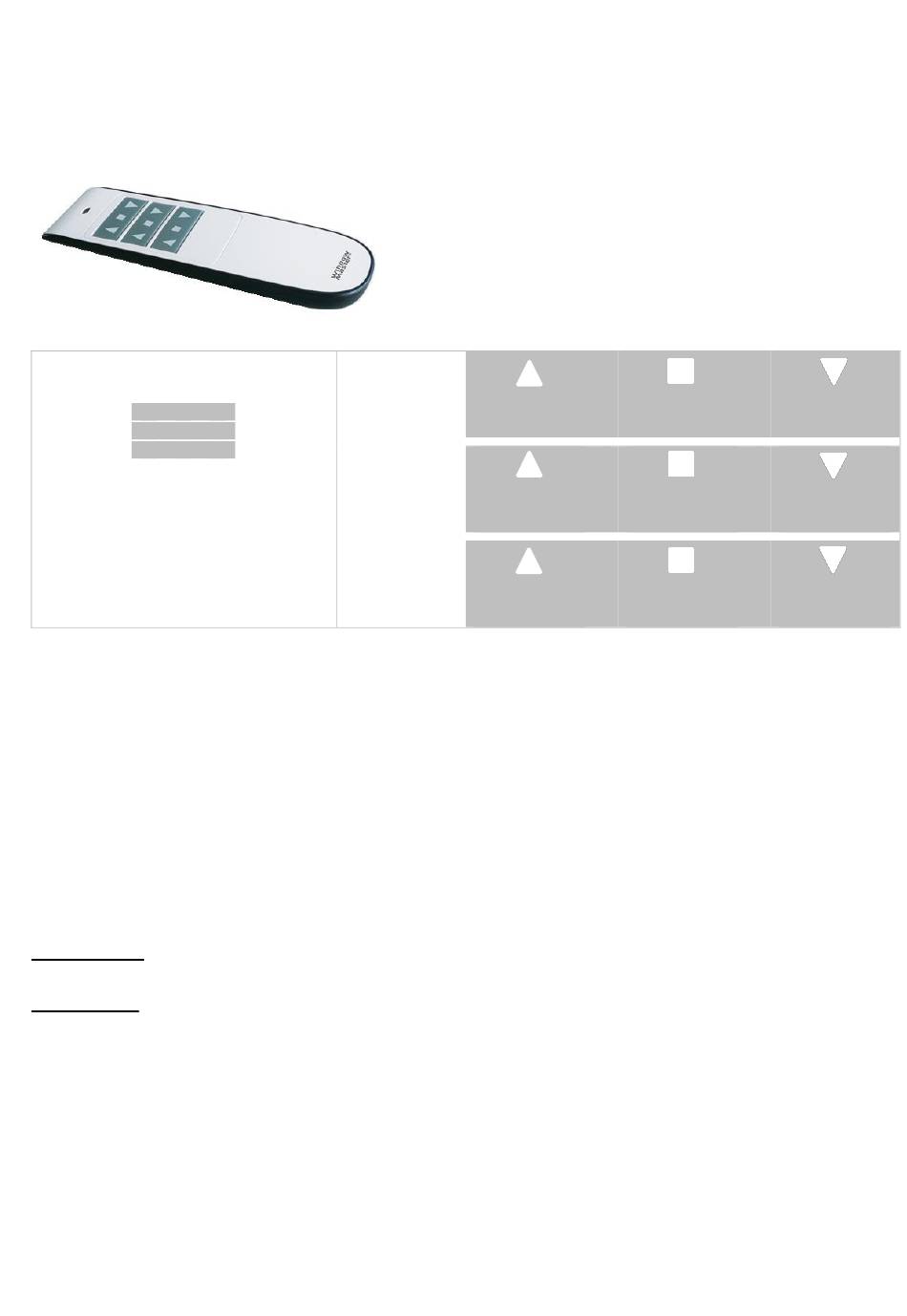

Knöpf- und Tastenfunktion auf der Fernbedienung
#1
#4
#2
#5
#3
#6
Knopf- und Tastenfunktionsübersicht
ML = Motorlinie
Ein kurzes Blinken der grünen LED der Fernbedienung zeigt an, dass der Befehl von der Fernbedienung an den MotorController
gesendet und vom MotorController empfangen wurde.
Ein kurzes Blinken der roten LED der Fernbedienung zeigt an, dass der Befehl von der Fernbedienung an den MotorController
gesendet, aber nicht vom MotorController empfangen wurde.
11.1
Vor der Verwendung
Die Fernbedienung wird mit 2 x AAA Batterien geliefert, die vor dem Gebrauch eingesetzt werden müssen.
Außerdem müssen die Fernbedienung und der MotorController miteinander gekoppelt werden, bevor die Fernbedienung, die an
den MotorController angeschlossenen Antrieben steuern kann.
11.1.1 Kopplung von Fernbedienung und MotorController
Um Störungen zu vermeiden, muss die Fernbedienung während des Koppelns nahe an den MotorController gehalten werden.
Aktivieren Sie den Kopplungsmodus jeweils nur an einem MotorController, sonst koppelt sich die Fernbedienung mit dem
MotorController mit dem stärksten Signal.
Eine Fernbedienung kann nur mit einem MotorController gekoppelt werden.
MotorController
1.
Aktivieren Sie den Kopplungsmodus auf dem MotorController durch Drücken von K5 (Kopplungstaste)
Fernbedienung
Die Fernbedienung unterscheidet zwischen 2 verschiedenen Funktionen; einen kurzen und einen langen Druck auf den Tasten.
Der kurze Druck wird für den Normal/Tagesbetrieb, die Steuerung von Fensterantriebe, verwendet. Der lange Druck wird für den
Kopplungsvorgang verwendet.
Kurzer Druck: Die Taste wird max. 3 Sek. gedrückt.
Langer Druck: Die Taste wird min. 3 Sek. gedrückt.
Aktivieren Sie den Kopplungsmodus auf der Fernbedienung, indem Sie gleichzeitig die Taste #3 und #9 drücken – siehe
1.
oben „Knopf- und Tastenfunktionsübersicht". Die beiden Tasten müssen min 3 Sek. gedrückt gehalten werden. Wenn die
Fernbedienung sich im Kopplungsmodus befindet, beginnt die LED zuerst rot zu blinken und blinkt dann doppelt grün.
2.
Wenn die Fernbedienung mit einem MotorController gekoppelt wird, löscht die Fernbedienung automatisch alle zuvor
gekoppelten MotorController, bevor sie den Kopplungsvorgang mit dem gewünschten MotorController startet.
Tastennummer
#7
#8
#9
Tastennummer
Tastennummer
Die Fernbedienung hat 3 Knöpfe mit jeweils 3 Tasten (Funktionen) –
AUF, STOPP and ZU.
#1
Funktion
Antriebe ML #1
öffnen
#2
Funktion
Antriebe ML #2
öffnen
#3
Funktion
Alle Antriebe
öffnen
16
#4
Antriebe ML #1
Antriebe ML #1
stoppen
schliessen
#5
Antriebe ML #2
Antriebe ML #2
stoppen
schliessen
#6
Alle Antriebe
Alle Antriebe
stoppen
schliessen
#7
#8
#9
