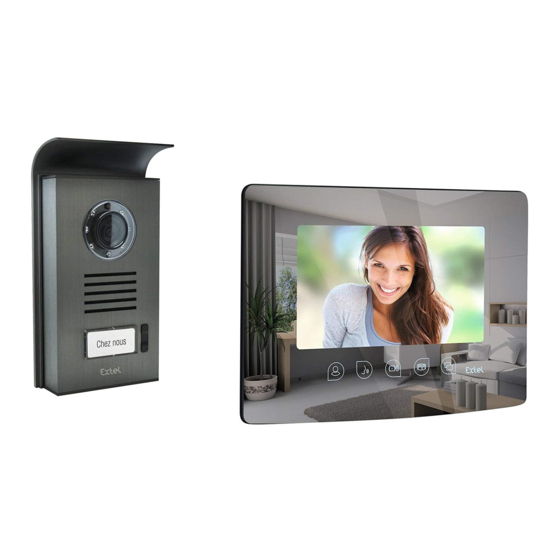

Extel MOMBO Installations- Und Bedienungsanleitung
Verwandte Anleitungen für Extel MOMBO
Inhaltszusammenfassung für Extel MOMBO
- Seite 1 MOMBO Ed. 10/2015 V Type : MR002C2 + PL002C2 Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
- Seite 2 Fig. 1 Fig. 2 9 10 11 12 Fig. 3 CFI EXTEL MOMBO - 10/2015...
- Seite 3 Fig. 4 Fig. 5 Fig. 6 CFI EXTEL MOMBO - 10/2015...
- Seite 4 Fig. 7 CFI EXTEL MOMBO - 10/2015...
- Seite 47 Anschluss eines einzigen Monitors e. Anschluss von zwei Monitoren f. Ablauf einer Gegensprechverbindung TECHNISCHE EIGENSCHAFTEN ........S.5 a. Monitor (MN MOMBO) b. Stromversorgung c. Türsprechanlage (PL MOMBO) OPTIONEN ..................S.6 TECHNISCHE UNTERSTÜTZUNG - GARANTIE ..S.6 SICHERHEITSMASSNAHMEN ..........S.7 CFI EXTEL MOMBO - 10/2015...
-
Seite 48: Sicherheitshinweise
3. Dämmerungssensor (schaltet bei Dämmerlicht die IR-LEDs ein) 4. Lautsprecher 5. Ruftaste 6. Leuchtnamensschild. Zum Austausch des Namensschilds entnehmen Sie bitte den Plastikschutz (12) mithilfe eines kleinen Schraubenziehers und schieben Sie das Namensschild heraus. 7. Mikrofon CFI EXTEL MOMBO - 10/2015... -
Seite 49: Installation
Beachten Sie die Polarität zwischen Bildschirm und Türsprechanlage (bei der Steuerung der Türöffner ist keine Polarität zu beachten). • Klemme “1” des Bildschirms auf Klemme “1” der Türsprechanlage • Klemme “2” des Bildschirms auf Klemme “2” der Türsprechanlage CFI EXTEL MOMBO - 10/2015... -
Seite 50: Anschluss Eines Türöffners Oder Eines Elektroschlosses
Wichtig: Der Türöffner oder das Elektroschloss, den/das Sie installieren, muss unbedingt einen geringen Stromverbrauch haben und mit einem mechanischen Speicher für alle EXTEL-Referenzen ausgestattet sein. Schauen Sie bei der Verkabelung auf das Schild, das auf der Rückseite der Türsprechanlage klebt. -
Seite 51: Anschluss Eines Einzigen Monitors
Anschluss eines einzigen Monitors 1. Mit einem einzigem Monitor funktioniert MOMBO wie ein einfaches elektrisches Türschloss mit zwei Kabeln 2. Das Anpassungsterminal (Abb.2-15) ist mit der Rückseite des Monitors verbunden e. Anschluss von zwei Monitoren (Abb. 7) 1. Wenn ein zusätzlicher Monitor hinzugefügt wird, wird das Anpassungsterminal (Abb. 2-15) an den zusätzlichen Monitor angeschlossen und von ersten Monitor entfernt. -
Seite 52: Optionen
8. OPTIONEN • Zusätzlicher Monitor mit Gegensprechanlage (MN MOMBO) • Steckernetzteil (830218) • Alle elektrischen Extel-Verschlussklappen • Alle Extel-Elektroschlösser • Alle Extel-Motorisierungen 9. TECHNISCHE UNTERSTÜTZUNG - GARANTIE Störung Ursache Lösungen • Der Monitor lässt • Der Monitor wird nicht mit •... -
Seite 53: Sicherheitsmassnahmen
ACHTUNG Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen. Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen Elektroschock darzustellen. CFI EXTEL MOMBO - 10/2015... - Seite 54 CFI EXTEL MOMBO - 10/2015...
- Seite 55 - Verbrauchte Batterien und nicht mehr benützte Geräte sind Sondermüll. Sie enthalten möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. CFI EXTEL MOMBO - 10/2015...
