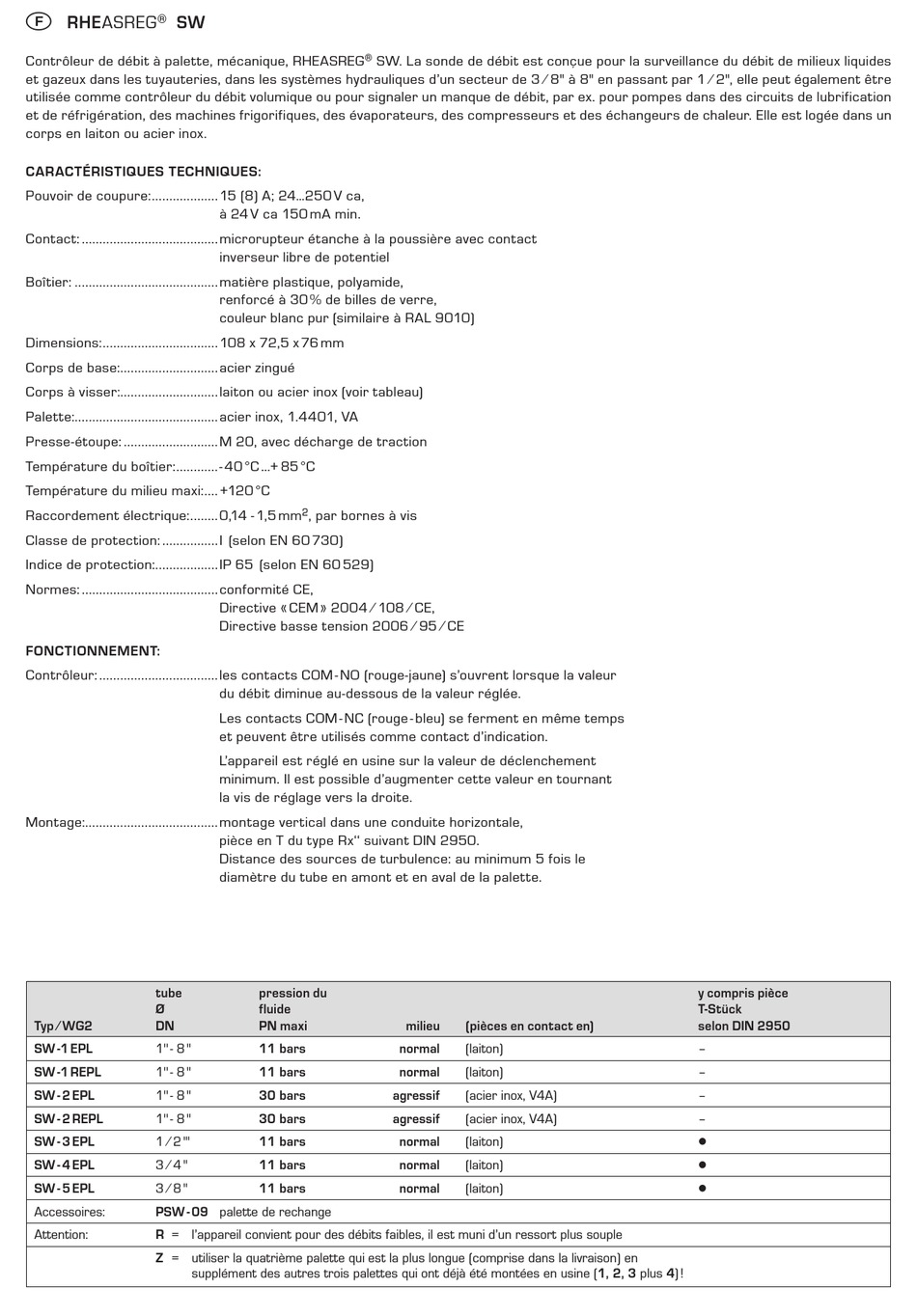

Contrôleur de débit à palette, mécanique, RHEASREG
et gazeux dans les tuyauteries, dans les systèmes hydrauliques d'un secteur de 3 ⁄ 8" à 8" en passant par 1 ⁄ 2", elle peut également être
utilisée comme contrôleur du débit volumique ou pour signaler un manque de débit, par ex. pour pompes dans des circuits de lubrification
et de réfrigération, des machines frigorifiques, des évaporateurs, des compresseurs et des échangeurs de chaleur. Elle est logée dans un
corps en laiton ou acier inox.
CARACTÉRISTIQUES TECHNIQUES:
Pouvoir de coupure: ................... 15 (8) A; 24...250 V ca,
Contact: ....................................... microrupteur étanche à la poussière avec contact
Boîtier: ......................................... matière plastique, polyamide,
Dimensions: ................................. 108 x 72,5 x 76 mm
Corps de base: ............................ acier zingué
Corps à visser: ............................ laiton ou acier inox (voir tableau)
Palette: ......................................... acier inox, 1.4401, VA
Presse-étoupe: ........................... M 20, avec décharge de traction
Température du boîtier: ............ - 40 °C ...+ 85 °C
Température du milieu maxi: .... +120 °C
Raccordement électrique: ........ 0,14 - 1,5 mm
Classe de protection: ................ I (selon EN 60 730)
Indice de protection: .................. IP 65 (selon EN 60 529)
Normes: ....................................... conformité CE,
FONCTIONNEMENT:
Contrôleur: .................................. les contacts COM - NO (rouge-jaune) s'ouvrent lorsque la valeur
Montage: ...................................... montage vertical dans une conduite horizontale,
tube
Ø
Typ ⁄ WG2
DN
SW -1 EPL
1'' - 8 ''
SW -1 REPL
1'' - 8 ''
SW - 2 EPL
1'' - 8 ''
SW - 2 REPL
1'' - 8 ''
SW - 3 EPL
1 ⁄ 2 '''
SW - 4 EPL
3 ⁄ 4 ''
SW - 5 EPL
3 ⁄ 8 ''
Accessoires:
PSW - 09 palette de rechange
Attention:
R = l'appareil convient pour des débits faibles, il est muni d'un ressort plus souple
Z = utiliser la quatrième palette qui est la plus longue (comprise dans la livraison) en
supplément des autres trois palettes qui ont déjà été montées en usine (1, 2, 3 plus 4) !
®
SW. La sonde de débit est conçue pour la surveillance du débit de milieux liquides
à 24 V ca 150 mA min.
inverseur libre de potentiel
renforcé à 30 % de billes de verre,
couleur blanc pur (similaire à RAL 9010)
2
, par bornes à vis
Directive « CEM » 2004 ⁄ 108 ⁄ CE,
Directive basse tension 2006 ⁄ 95 ⁄ CE
du débit diminue au-dessous de la valeur réglée.
Les contacts COM - NC (rouge - bleu) se ferment en même temps
et peuvent être utilisés comme contact d'indication.
L'appareil est réglé en usine sur la valeur de déclenchement
minimum. Il est possible d'augmenter cette valeur en tournant
la vis de réglage vers la droite.
pièce en T du type Rx'' suivant DIN 2950.
Distance des sources de turbulence: au minimum 5 fois le
diamètre du tube en amont et en aval de la palette.
pression du
fluide
PN maxi
11 bars
11 bars
30 bars
agressif
30 bars
agressif
11 bars
11 bars
11 bars
milieu
(pièces en contact en)
normal
(laiton)
normal
(laiton)
(acier inox, V4A)
(acier inox, V4A)
normal
(laiton)
normal
(laiton)
normal
(laiton)
y compris pièce
