RHEASREG
SW

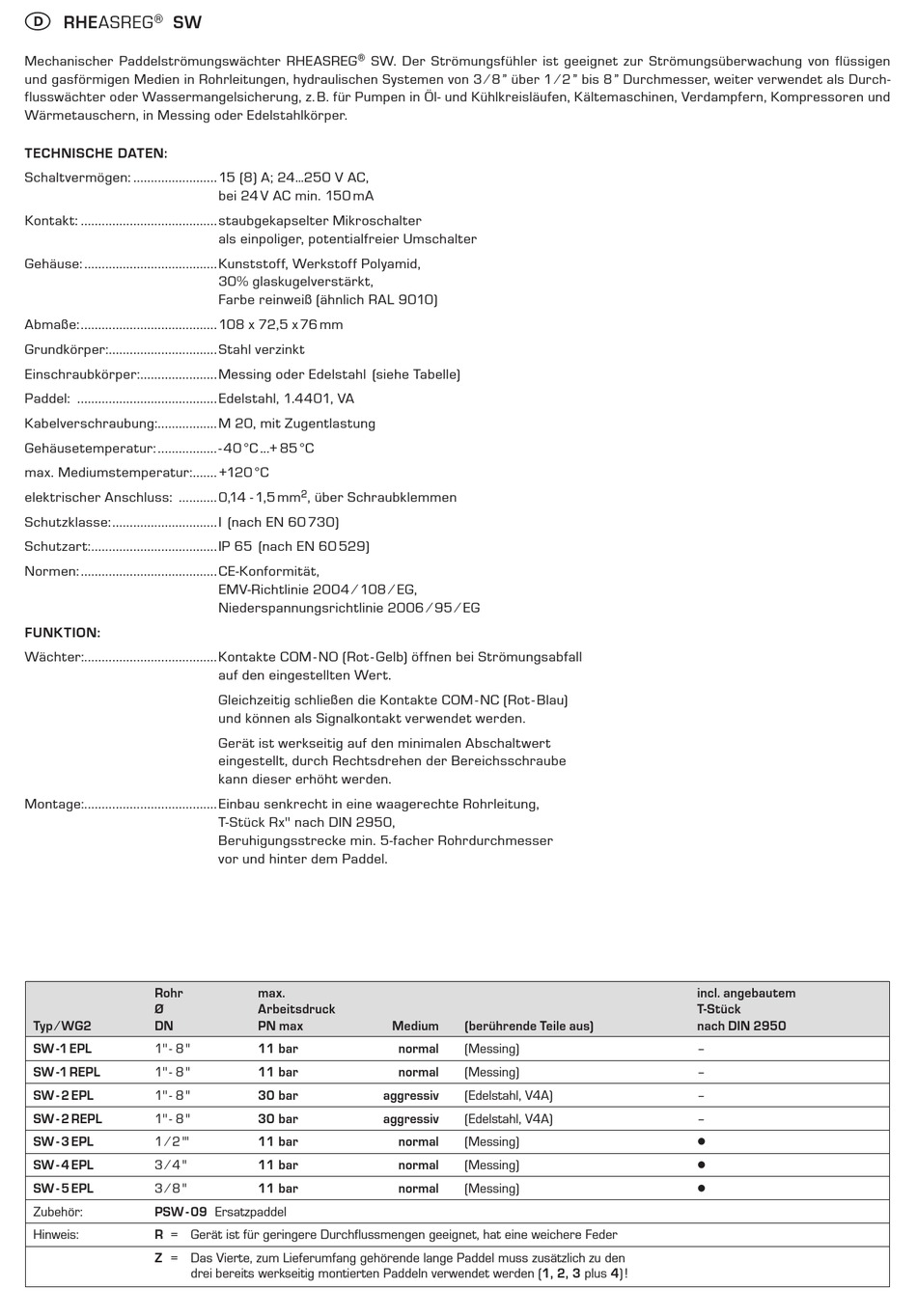

Mechanischer Paddelströmungswächter RHEASREG
und gasförmigen Medien in Rohr leitungen, hydraulischen Systemen von 3 ⁄ 8 " über 1 ⁄ 2 " bis 8 " Durchmesser, weiter verwendet als Durch-
flusswächter oder Wassermangelsicherung, z. B. für Pumpen in Öl- und Kühlkreisläufen, Kältemaschinen, Verdampfern, Kompressoren und
Wärmetauschern, in Messing oder Edelstahlkörper.
TECHNISCHE DATEN:
Schaltvermögen: ........................ 15 (8) A; 24...250 V AC,
Kontakt: ....................................... staubgekapselter Mikroschalter
Gehäuse: ...................................... Kunststoff, Werkstoff Polyamid,
Abmaße: ....................................... 108 x 72,5 x 76 mm
Grundkörper: ............................... Stahl verzinkt
Einschraubkörper: ...................... Messing oder Edelstahl (siehe Tabelle)
Paddel: ........................................ Edelstahl, 1.4401, VA
Kabelverschraubung: ................. M 20, mit Zugentlastung
Gehäusetemperatur: ................. - 40 °C ...+ 85 °C
max. Mediumstemperatur: ....... +120 °C
elektrischer Anschluss: ........... 0,14 - 1,5 mm
Schutzklasse: .............................. I (nach EN 60 730)
Schutzart: .................................... IP 65 (nach EN 60 529)
Normen: ....................................... CE-Konformität,
FUNKTION:
Wächter: ...................................... Kontakte COM - NO (Rot - Gelb) öffnen bei Strömungsabfall
Montage: ...................................... Einbau senkrecht in eine waagerechte Rohrleitung,
Rohr
Ø
Typ ⁄ WG2
DN
SW -1 EPL
1'' - 8 ''
SW -1 REPL
1'' - 8 ''
SW - 2 EPL
1'' - 8 ''
SW - 2 REPL
1'' - 8 ''
SW - 3 EPL
1 ⁄ 2 '''
SW - 4 EPL
3 ⁄ 4 ''
SW - 5 EPL
3 ⁄ 8 ''
Zubehör:
PSW - 09 Ersatzpaddel
Hinweis:
R = Gerät ist für geringere Durchflussmengen geeignet, hat eine weichere Feder
Z = Das Vierte, zum Lieferumfang gehörende lange Paddel muss zusätzlich zu den
drei bereits werkseitig montierten Paddeln verwendet werden (1, 2, 3 plus 4) !
®
SW. Der Strömungsfühler ist geeignet zur Strömungsüberwachung von flüssigen
bei 24 V AC min. 150 mA
als einpoliger, potentialfreier Umschalter
30% glaskugelverstärkt,
Farbe reinweiß (ähnlich RAL 9010)
2
, über Schraubklemmen
EMV-Richtlinie 2004 ⁄ 108 ⁄ EG,
Niederspannungsrichtlinie 2006 ⁄ 95 ⁄ EG
auf den eingestellten Wert.
Gleichzeitig schließen die Kontakte COM - NC (Rot - Blau)
und können als Signalkontakt verwendet werden.
Gerät ist werkseitig auf den minimalen Abschaltwert
eingestellt, durch Rechtsdrehen der Bereichsschraube
kann dieser erhöht werden.
T-Stück Rx'' nach DIN 2950,
Beruhigungsstrecke min. 5-facher Rohrdurchmesser
vor und hinter dem Paddel.
max.
Arbeitsdruck
PN max
11 bar
11 bar
30 bar
aggressiv
30 bar
aggressiv
11 bar
11 bar
11 bar
Medium
(berührende Teile aus)
normal
(Messing)
normal
(Messing)
(Edelstahl, V4A)
(Edelstahl, V4A)
normal
(Messing)
normal
(Messing)
normal
(Messing)
incl. angebautem
T-Stück
nach DIN 2950
–
–
–
–
▯
▯
▯
