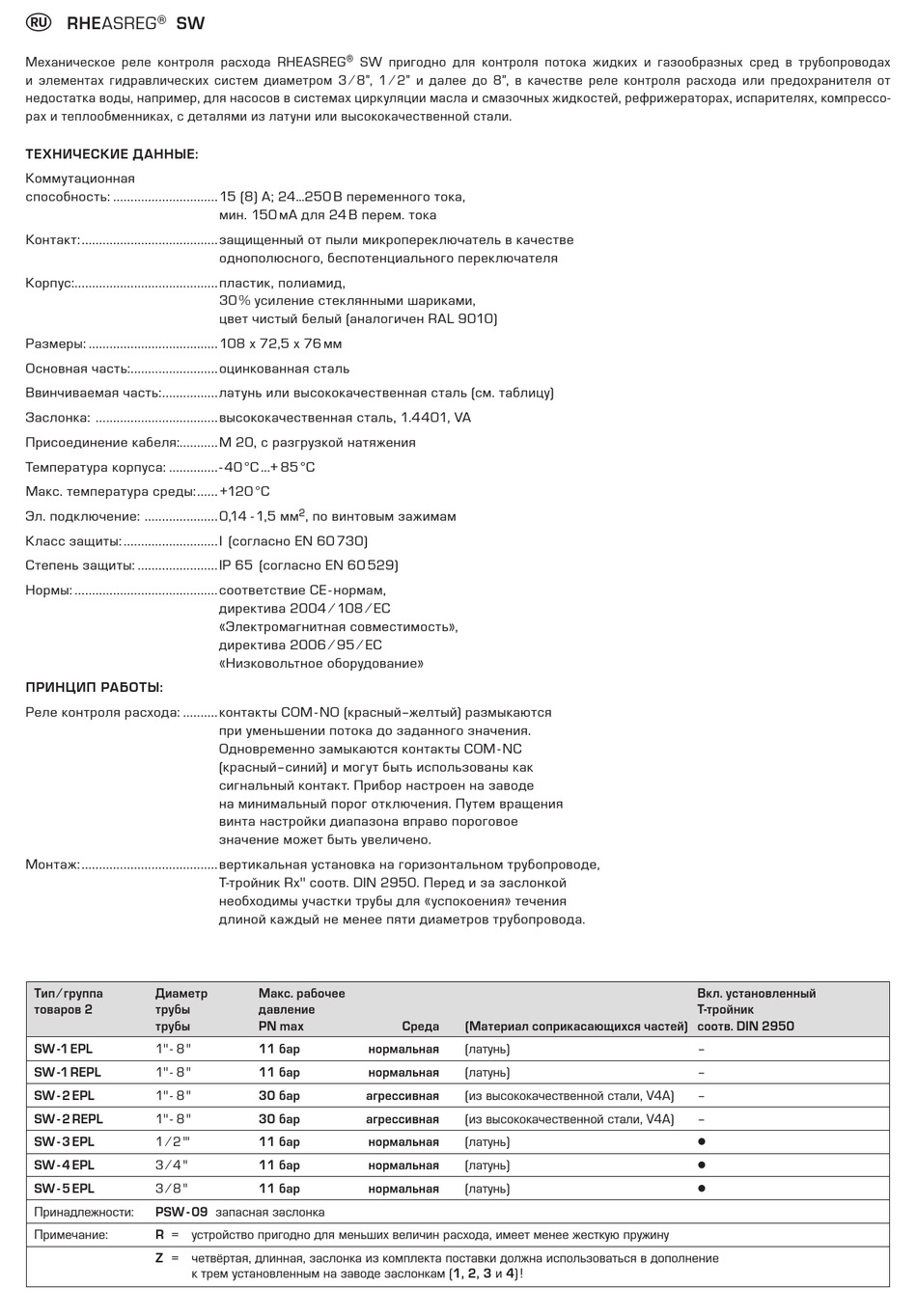

RHEASREG SW
Механическое реле контроля расхода RHEASREG
и элементах гидравлических систем диаметром 3 ⁄ 8", 1 ⁄ 2" и далее до 8", в качестве реле контроля расхода или предохранителя от
недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессо-
рах и теплообменниках, с деталями из латуни или высококачественной стали.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Коммутационная
способность: .............................. 15 (8) A; 24...250 B переменного тока,
Контакт: ....................................... защищенный от пыли микропереключатель в качестве
Корпус: ......................................... пластик, полиамид,
Размеры: ..................................... 108 x 72,5 x 76 мм
Основная часть: ......................... оцинкованная сталь
Ввинчиваемая часть: ................ латунь или высококачественная сталь (см. таблицу)
Заслонка: ................................... высококачественная сталь, 1.4401, VA
Присоединение кабеля:........... M 20, с разгрузкой натяжения
Температура корпуса: .............. - 40 °C ...+ 85 °C
Макс. температура среды: ...... +120 °C
Эл. подключение: ..................... 0,14 - 1,5 мм
Класс защиты: ........................... I (согласно EN 60 730)
Степень защиты: ....................... IP 65 (согласно EN 60 529)
Нормы: ......................................... соответствие CE - нормам,
ПРИНЦИП РАБОТЫ:
Реле контроля расхода: .......... контакты COM - NO (красный–желтый) размыкаются
Монтаж: ....................................... вертикальная установка на горизонтальном трубопроводе,
Тип ⁄ группа Диаметр
товаров 2 трубы
трубы
SW -1 EPL
1'' - 8 ''
SW -1 REPL
1'' - 8 ''
SW - 2 EPL 1'' - 8 ''
SW - 2 REPL 1'' - 8 ''
SW - 3 EPL 1 ⁄ 2 '''
SW - 4 EPL 3 ⁄ 4 ''
SW - 5 EPL 3 ⁄ 8 ''
Принадлежности: PSW - 09 запасная заслонка
Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину
Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение
к трем установленным на заводе заслонкам (1, 2, 3 и 4) !
® SW пригодно для контроля потока жидких и газообразных сред в трубопроводах
мин. 150 мА для 24 В перем. тока
однополюсного, беспотенциального переключателя
30 % усиление стеклянными шариками,
цвет чистый белый (аналогичен RAL 9010)
2 , по винтовым зажимам
директива 2004 ⁄ 108 ⁄ EC
«Электромагнитная совместимость»,
директива 2006 ⁄ 95 ⁄ EC
«Низковольтное оборудование»
при уменьшении потока до заданного значения.
Одновременно замыкаются контакты COM - NC
(красный–синий) и могут быть использованы как
сигнальный контакт. Прибор настроен на заводе
на минимальный порог отключения. Путем вращения
винта настройки диапазона вправо пороговое
значение может быть увеличено.
T-тройник Rx'' соотв. DIN 2950. Перед и за заслонкой
необходимы участки трубы для «успокоения» течения
длиной каждый не менее пяти диаметров трубопровода.
Макс. рабочее
давление
PN max
11 бар нормальная
11 бар нормальная
30 бар агрессивная
30 бар агрессивная
11 бар нормальная
11 бар нормальная
11 бар нормальная
Среда (Материал соприкасающихся частей) соотв. DIN 2950
(латунь)
(латунь)
(из высококачественной стали, V4A)
(из высококачественной стали, V4A)
(латунь)
(латунь)
(латунь)
Вкл. установленный
Т-тройник
–
–
–
–
▯
▯
▯
