Headsetbuchse
Die Headsetbuchse des Baofeng UV-5R EX ist Kenwood-kompatibel im 2-pin-Design.

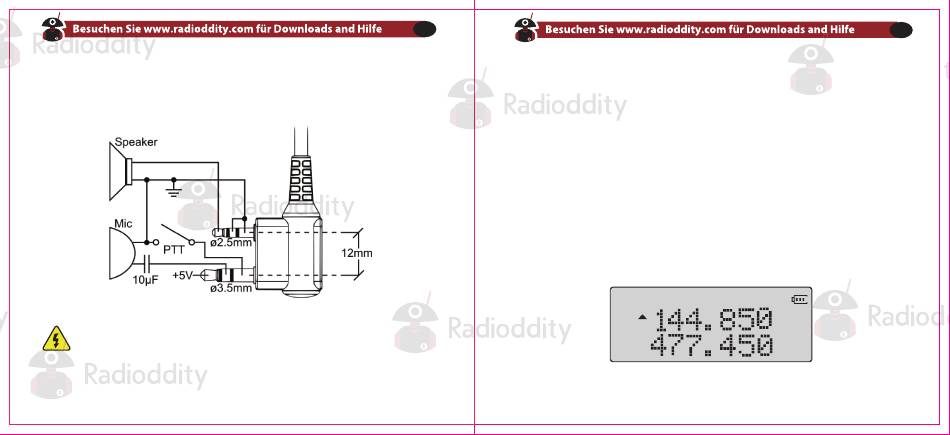

Bild 2.4.Typische 2-pin Kenwood Headset Konfiguration
Zum Anschluss von Headsets, Lautsprecher-Mics und Programmierkabeln die-
se einfach vollständig in die Headsetbuchse einstecken, bis sie einrasten.
18
Vor dem Einschalten sicherstellen, dass Akku und Antenne wie in Kapitel 1 beschrie-
ben montiert sind.
Einschalten
Zum Einschalten den Lautstärkeregler einfach im Uhrzeigersinn drehen, bis es klickt. Ihr
Gerät sollte nun einen doppelten Piepton abspielen und das Display zeigt entweder eine
Nachricht an oder die LED blinkt, dies ist abhängig von der Einstellung, die unter Menu-
punkt 38 "PON MSG" gemacht wurde, siehe Anhang B "Menudefinitionen". Dann wird eine
Frequenz oder ein Kanal angezeigt, bei aktivierter Stimmwiedergabe wird entweder "Fre-
quency Mode" oder "Channel Mode" wiedergegeben.
Unter Umständen erhalten Sie weitere Informationen über Ihr Gerät, wenn Sie beim Ein-
schalten bestimmte Tasten gedrückt halten.
Kapitel 3 - Bedienung
Betrieb und Lautstärke
Bild 3.1 Grunddisplay
19
