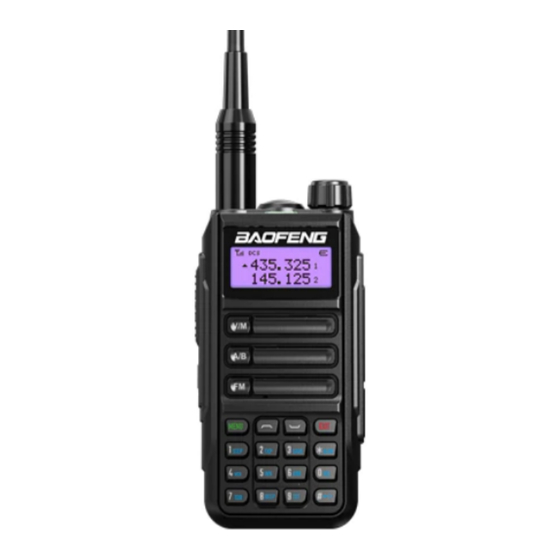

- Seite 1 UHF Funkgerät Baofeng UV-16 Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) SHX trading s.r.o...
-
Seite 2: Beschreibung Des Geräts
1. Lieferumfang Funkgerät Akku Antenne USB Netzteil Gürtelclip Riemen Kopfhörer mit Mikrofon 2. Beschreibung des Geräts 1. Antenne 2. Taschenlampe 3. Ein-/Ausschalter/Lautstärkeregler: Schalten Sie das Radio ein/aus und stellen Sie die Lautstärke ein. 4. - Seite 3 7. Lautsprecher 8. Mikrofon 9. EXIT: Drücken Sie, um das Menü und die Funktionen zu verlassen. 10. *SCAN: Frequenz ändern/SCAN. Drücken Sie die Taste, um die Funktion Frequenzumkehr zu aktivieren; halten Sie sie gedrückt, um die Funktion SCAN zu aktivieren. 11.
- Seite 4 LCD Anzeige 1. Diese Symbole zeigen an, dass Sie den DCS- oder CTCSS-Code in tx oder rx eingestellt haben. Im tx-Modus wird das Symbol beim Senden angezeigt, während im rx-Modus auch im Standby-Modus. 2. Stärke des empfangenen Signals. 3. Option für niedrige Sendeleistung. 4.
- Seite 5 Schraubendreher im Funkgerät. Für einen optimalen Betrieb muss der Akku zwei- bis dreimal vollständig aufgeladen/ entladen werden, bevor seine Betriebskapazität die beste Leistung erreicht. Bitte verwenden Sie das von BAOFENG gelieferte Ladegerät. Bei anderen Modellen besteht Explosions- und Verletzungsgefahr. SHX trading s.r.o...
-
Seite 6: Wichtigste Bedienelemente
Schließen Sie den Adapter an ein USB-Netzteil (oder einen Computerausgang) an. Die Anzeige leuchtet grün und ist bereit zum Laden des Akkus. b) Setzen Sie den Akku auf das Funkgerät und schrauben Sie ihn mit einem Schraubenzieher in den Boden. Schalten Sie das Funkgerät aus. Schließen Sie das Funkgerät an das Ladegerät an. - Seite 7 【 】- Taste zum Umschalten zwischen Band A (oberer Messwert) und Band B (unterer Messwert) Drücken Sie diese Taste, um zwischen Band A (oberer Messwert) und Band B (unterer Messwert) zu wechseln. Das durch den Zeiger angezeigte Frequenzband ist das Sendefrequenzband. 【...
- Seite 8 * ,#, 0-9 - numerische Tasten 0-9 sind numerische Tasten, die für die Frequenzeingabe, die Kanalnummer, den Menüpunkt und den Menüwert verwendet werden. Die Taste * wird für Kanal-, Frequenz-, CTCSS/DCS- und FM-Sendersuchlauf verwendet. Drücken Sie lange auf die #-Taste, um das Tastenfeld zu sperren oder zu entsperren, drücken Sie die [PTT]-Taste zum Senden und drücken Sie dann gleichzeitig die Zifferntaste, um die entsprechende DTMF-Nummer zu senden.
-
Seite 9: Grundlegende Operationen
Taste SQL 0 Das Funkgerät ist mit einem Batteriespannungsmesser ausgestattet, der die aktuelle Batteriespannung auf dem Display anzeigt. Um die Spannung auf dem Display anzuzeigen, halten Sie die Taste [0SQL] etwa zwei Sekunden lang gedrückt. Taste # Drücken Sie kurz die Taste [#], um auf hohe oder niedrige Ausgangsleistung umzuschalten (L erscheint auf dem Display). -
Seite 10: Kanalauswahl
Auswahl des Frequenzmodus und des Kanalmodus Drücken Sie im Standby-Modus die Taste [VFO/MR], um zwischen Frequenz- und Kanalmodus zu wechseln. Im Kanalmodus wird die Kanalnummer (z. B. 28) auf der rechten Seite angezeigt. Im Frequenzmodus wird die Kanalnummer auf der rechten Seite ausgeblendet. Kanal-Modus (MR) Frequenz-Modus (VFO) Kanalauswahl... -
Seite 11: Monitor-Funktion
Monitor-Funktion Drücken Sie im Standby-Modus lange auf [LAMP/MONI], um die Monitorfunktion zu starten. Lassen Sie die Taste los, um die Monitorfunktion auszuschalten. Taschenlampe Schalten Sie das Funkgerät ein und drücken Sie kurz [LAMP/MONI]. Drücken Sie erneut [LAMP/MONI] und die Taschenlampe blinkt. Drücken Sie erneut [LAMP/MONI], um die Taschenlampe auszuschalten. -
Seite 12: Fortgeschrittene Operationen
Funktion der Frequenzumkehrung Drücken Sie im Standby-Modus [*/SCAN], um die Sende- und Empfangsfrequenzen zu wechseln. Oben auf dem Display wird "R" angezeigt. Diese Funktion wird häufig für Kanalrepeater verwendet. 6. Fortgeschrittene Operationen Kanalsuche Drücken Sie im Kanalmodus lange auf [*/SCAN], um den Kanalsuchlaufmodus aufzurufen. - Seite 13 B) Drücken Sie [MENU], um die Menüfunktion aufzurufen. C) Drücken Sie die Zifferntasten [1][1], um das Menü 11 (CTCSS) aufzurufen. Oder verwenden Sie ▲ oder ▼, um zu Menü 11 zu blättern. D) Drücken Sie [MENU], um den CTCSS-Scan zu starten. Vergewissern Sie sich, dass CTCSS nicht ausgeschaltet ist (auf OFF gestellt).
- Seite 14 Tastatursperre Die Tastatursperre ist eine Funktion, die versehentliches Drücken von Tasten verhindert. Das Funkgerät kann so eingestellt werden, dass die Tastensperre automatisch aktiviert wird. A) Drücken Sie [MENU], um die Menüfunktion aufzurufen. B) Drücken Sie die Zifferntasten [2][4], um Menü 24 (AUTOLK) aufzurufen, oder verwenden Sie ▲...
- Seite 15 Wie kann man zwei Standby-Übertragungskanäle sperren? A) Drücken Sie [MENU], um die Menüfunktion aufzurufen. B) Drücken Sie die Zifferntasten [3][4], um das Menü 34 (TDR-AB) aufzurufen. Oder verwenden Sie ▲ oder ▼, um zu Menü 34 zu gelangen. C) Drücken Sie [MENU] zur Auswahl. D) Verwenden Sie ▲...
- Seite 16 Frequenz- und Kanalmodus Der Frequenzmodus wird auch als VFO bezeichnet, der Kanalmodus als MR. Drücken Sie im Standby-Modus die Taste [V/M], um zwischen Frequenzmodus und Kanalmodus umzuschalten. Der Frequenzmodus ist die Grundlage für die Frequenzeinstellung. Beispiel 1. Bearbeiten und Weiterleiten des Kanals mit CTCSS. Empfangsfrequenz: 432.550, Sendefrequenz 437.550 (Frequenzunterschied 5.0 MHz).
- Seite 17 3) Drücken Sie [MENU][1][3][MENU][1][2][3][MENU][EXIT], um T-CTCSS (CTCSS: 123.0) auszuwählen. 4) Drücken Sie die Taste [A/B], um den AB-Zeiger in A zu ändern. 5) Geben Sie die Sendefrequenz manuell ein (zum Beispiel 432.662). 6) Drücken Sie die Tasten [MENU][2][7][MENU][1][0][MENU], um den gespeicherten Kanal (hier Nummer 10) aufzurufen.
-
Seite 18: Funktionsmenü
7. Funktionsmenü Grundlegende Verwendung des Menüs Verwenden Sie die Pfeiltasten, um die Menüfunktionen zu nutzen. 1) Drücken Sie [MENU], um das Menü aufzurufen. 2) Verwenden Sie ▲ oder ▼, um Elemente auszuwählen. 3) Wenn Sie die gewünschte Option gefunden haben, drücken Sie [MENU], um sie auszuwählen. - Seite 19 Menü Nr. Name Werte Beschreibung Squelch 0 - 9 Je niedriger, desto mehr Störungen sind zu hören. Das Optimum liegt in der Mitte. Step 2.5/5/6.25/10/12.5/20/ Auswählen eines Frequenzschritts im frequency 25/50 kHz Frequenzmodus mit den Tasten oder ▲ oder ▼. Transmits HIGH / LOW Hohe/niedrige Sendeleistung...
- Seite 20 ANI-ST Wenn ein Codesignal manuell gesendet wird, gibt der Sender einen Ton ab Wenn ein Codesignal automatisch oder manuell DT+ANI gesendet wird, ertönt das Funkgerät Signal code 1-15 Codesignal (kann nur über PC-Software eingestellt werden) Scan Mode Zeitbasierte Abtastung: Die Abtastung wird 5 Sekunden nach der Signalerkennung fortgesetzt Signalbasierte Abtastung: Die Abtastung stoppt,...
- Seite 21 Automatic OFF / ON Automatische Tastensperre keylock Direction Im Frequenzmodus. Sende- und Empfangsfrequenzen sind identisch Im Frequenzmodus. Die Sendefrequenz ist um die Frequenzdifferenz höher Im Frequenzmodus. Die Sendefrequenz ist um die Frequenzdifferenz niedriger Offset 000.000-999.999 Im Frequenzmodus ist der Unterschied zwischen der Sende- und der Empfangsfrequenz Channel...
- Seite 22 Repeater tail OFF / 1-10 Wenn das Funkgerät durch den Repeater in die tone Weitersendung geht, wechselt es nach dem elimination Loslassen der PTT-Taste in den Empfangszustand. Aufgrund der Verzögerung durch den Repeater kann das vom Repeater gesendete Sofortsignal empfangen werden. Der Wert des Menüpunkts wird so eingestellt, dass beim Senden über den Repeater von diesem Funkgerät ein Rauschen erzeugt wird, um zu...
- Seite 23 8. Fehlerbehebung Das Funkgerät lässt sich nicht einschalten - Der Akku ist nicht richtig eingelegt. Entfernen Sie ihn und setzen Sie ihn wieder ein. - Der Akku ist leer. Aufladen. - Die Akkukontakte sind verschmutzt oder beschädigt. Reinigen Sie sie. Der Akku hält nach dem Aufladen nicht lange Der Akku hat das Ende seiner Lebensdauer erreicht.
- Seite 24 9. Schlussbestimmungen Wir werden froh sein, wenn Sie sich auch für andere Produkte aus unserem Angebot interessieren. Die Bedienung des Geräts kann je nach Serie leicht variieren. Verwenden Sie das Gerät gemäß den geltenden Gesetzen. Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß...
